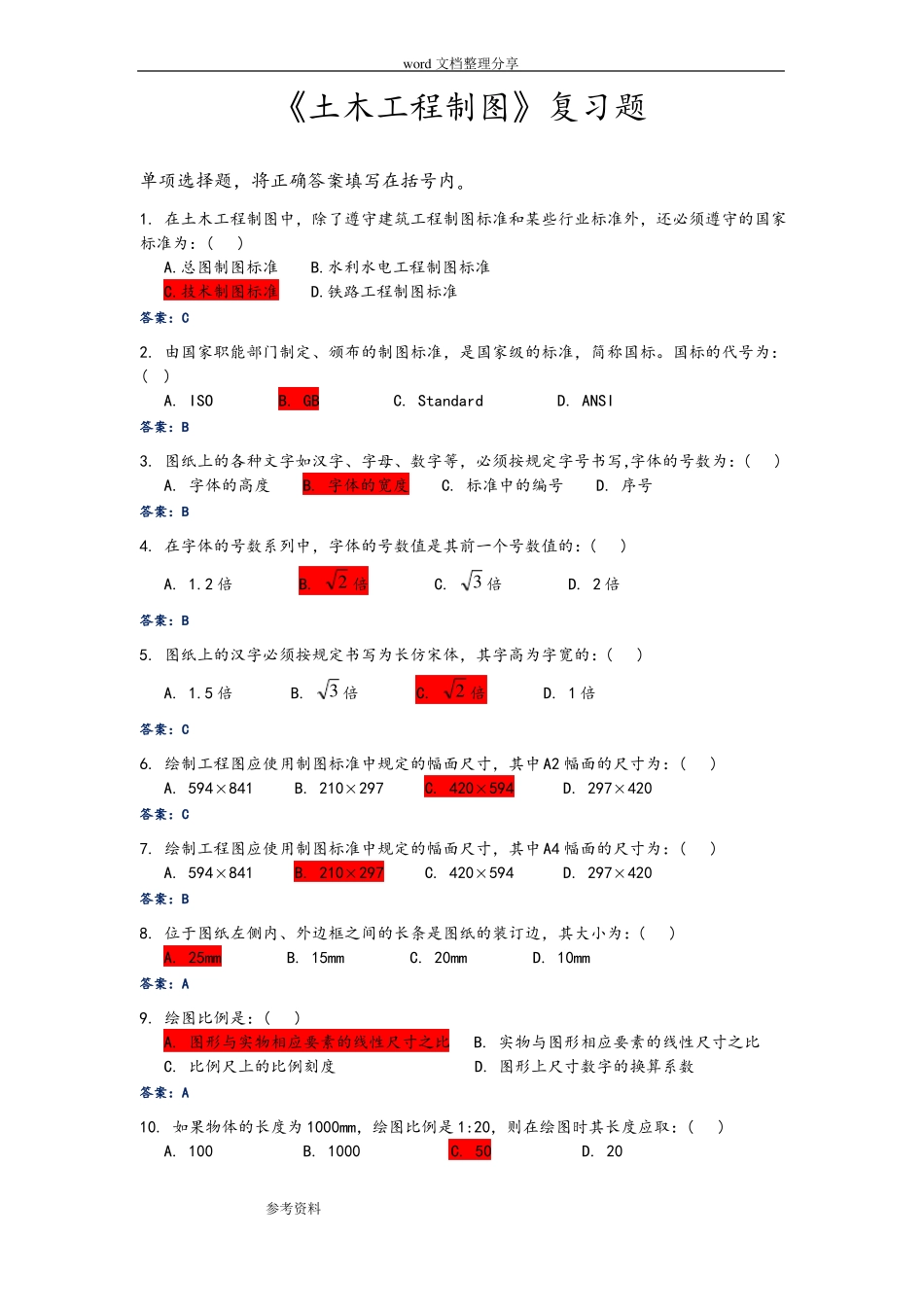

word 文档整理分享《土木工程制图》复习题单项选择题，将正确答案填写在括号内。1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准 B.水利水电工程制图标准C.技术制图标准 D.铁路工程制图标准答案：C2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。国标的代号为：( )A. ISO B. GB C. Standard D. ANSI答案：B3. 图纸上的各种文字如汉字、字母、数字等，必须按规定字号书写，字体的号数为：( )A. 字体的高度 B. 字体的宽度 C. 标准中的编号 D. 序号答案：B4. 在字体的号数系列中，字体的号数值是其前一个号数值的：( )A. 1.2 倍 B.2 倍 C.3 倍 D. 2 倍答案：B5. 图纸上的汉字必须按规定书写为长仿宋体，其字高为字宽的：( )A. 1.5 倍 B.3 倍 C.2 倍 D. 1 倍答案：C6. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A2 幅面的尺寸为：( )A. 594841 B. 210297 C. 420594 D. 297420答案：C7. 绘制工程图应使用制图标准中规定的幅面尺寸，其中A4 幅面的尺寸为：( )A. 594841 B. 210297 C. 420594 D. 297420答案：B8. 位于图纸左侧内、外边框之间的长条是图纸的装订边，其大小为：( )A. 25mm B. 15mm C. 20mm D. 10mm答案：A9. 绘图比例是：( )A. 图形与实物相应要素的线性尺寸之比 B. 实物与图形相应要素的线性尺寸之比C. 比例尺上的比例刻度 D. 图形上尺寸数字的换算系数答案：A10. 如果物体的长度为 1000mm，绘图比例是 1:20，则在绘图时其长度应取：( )A. 100 B. 1000 C. 50 D. 20参考资料word 文档整理分享答案：C11. 如果物体的长度为 1000mm，绘图比例是 1:20，则在其图形上长度标注的尺寸数字为：A. 100 B. 1000 C. 50 D. 20答案：B12. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是：( )A. 按比例进行尺寸度量 B. 查找换算系数 C. 与计算器的作用类似 D. 可画直线答案：A13. 粗实线的用途为：( )A. 表示假想轮廓 B. 表示可见轮廓 C. 表示不可见轮廓 D. 画中心线或轴线答案：B14. 中粗虚线的用途为：( )A. 表示假想轮廓 B. 表示可见轮廓 C. 表示不可见轮廓 D. 画中心线或轴线答案：C15. 粗线、中粗线和细线的宽度比率为：( )A. 3:2:1 B. 2: 1.5 :1 C. 5: 2.5 :1 D. 4:2:1答...
