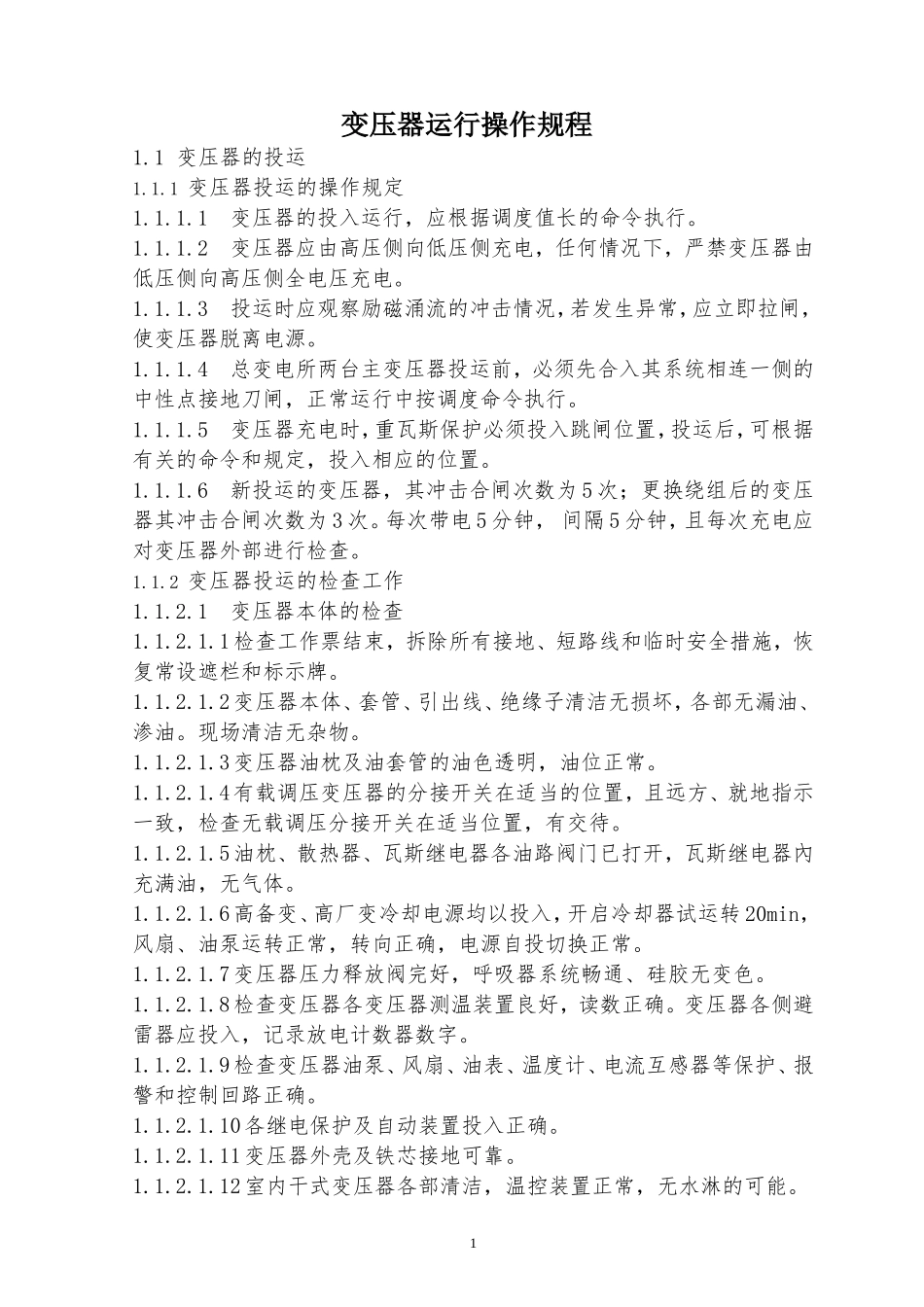

变压器运行操作规程1.1变压器的投运1.1.1变压器投运的操作规定1.1.1.1变压器的投入运行，应根据调度值长的命令执行。1.1.1.2变压器应由高压侧向低压侧充电，任何情况下，严禁变压器由低压侧向高压侧全电压充电。1.1.1.3投运时应观察励磁涌流的冲击情况，若发生异常，应立即拉闸，使变压器脱离电源。1.1.1.4总变电所两台主变压器投运前，必须先合入其系统相连一侧的中性点接地刀闸，正常运行中按调度命令执行。1.1.1.5变压器充电时，重瓦斯保护必须投入跳闸位置，投运后，可根据有关的命令和规定，投入相应的位置。1.1.1.6新投运的变压器，其冲击合闸次数为5次；更换绕组后的变压器其冲击合闸次数为3次。每次带电5分钟，间隔5分钟，且每次充电应对变压器外部进行检查。1.1.2变压器投运的检查工作1.1.2.1变压器本体的检查1.1.2.1.1检查工作票结束，拆除所有接地、短路线和临时安全措施，恢复常设遮栏和标示牌。1.1.2.1.2变压器本体、套管、引出线、绝缘子清洁无损坏，各部无漏油、渗油。现场清洁无杂物。1.1.2.1.3变压器油枕及油套管的油色透明，油位正常。1.1.2.1.4有载调压变压器的分接开关在适当的位置，且远方、就地指示一致，检查无载调压分接开关在适当位置，有交待。1.1.2.1.5油枕、散热器、瓦斯继电器各油路阀门已打开，瓦斯继电器內充满油，无气体。1.1.2.1.6高备变、高厂变冷却电源均以投入，开启冷却器试运转20min，风扇、油泵运转正常，转向正确，电源自投切换正常。1.1.2.1.7变压器压力释放阀完好，呼吸器系统畅通、硅胶无变色。1.1.2.1.8检查变压器各变压器测温装置良好，读数正确。变压器各侧避雷器应投入，记录放电计数器数字。1.1.2.1.9检查变压器油泵、风扇、油表、温度计、电流互感器等保护、报警和控制回路正确。1.1.2.1.10各继电保护及自动装置投入正确。1.1.2.1.11变压器外壳及铁芯接地可靠。1.1.2.1.12室内干式变压器各部清洁，温控装置正常，无水淋的可能。11.1.2.1.13变压器消防装置良好。1.1.3变压器绝缘电阻的規定1.1.3.1新安装或检修后及停运过的变压器投前均应测量其绕组的绝緣电阻。测得的结果应记录在专用的记录内。1.1.3.2高备变的的绝缘电阻R60″≥出厂值的85%；吸收比R60″/R15″≥出厂值的85%。1.1.3.3其它油变压器的绝缘电阻吸收比R60″/R15″≥70%，吸收比R60″/R15″≥1.3（2500V摇表），如无出厂规定时，一般要符合下表的规定：高压绕组电压等级温度℃10℃20℃30℃40℃50℃60℃70℃80℃3-10KV450MΩ300MΩ200MΩ130MΩ90MΩ60MΩ40MΩ25MΩ20-35KV600MΩ400MΩ270MΩ180MΩ120MΩ80MΩ50MΩ35MΩ60-220KV1200MΩ800MΩ540MΩ360MΩ240MΩ160MΩ100MΩ70MΩ2注：同一变压器中、低压绕组的绝缘电阻标准与高压侧相同。1.1.3.4干式变压器的绝缘规定：在25℃时，干燥环境下测得的绝缘电阻值；1.1.3.4.1对于干式变：用2500V摇表测量，一次对二次及地≥300MΩ，二次对地≥100MΩ；1.1.3.4.2在比较潮湿的环境下，干式变的绝缘电阻＞2MΩ/1000V。1.1.3.4.3当与电缆及封闭母线一起测量时，用2500V摇表必须满足≥1MΩ/kV的要求。1.1.4变压器投运前的试验及投运条件1.1.4.1变压器投运前的试验1.1.4.1.1变压器各侧开关的跳、合闸试验。1.1.4.1.2变压器各侧开关的联锁试验。1.1.4.1.3新安装或二次回路工作过的变压器，应做保护传动试验，有交待。1.1.4.1.4冷却电源的切换试验，当高厂变油面温度达到75℃时，必须投入吹风装置。1.1.4.1.5有载调压装置调整试验，试验正常放至适当位置。1.1.4.2新安装或大修后的变压器，投运前应做下列试验1.1.4.2.1用兆欧表测量绝缘电阻以判明监测、控制、辅助电源等回路不存在故障和缺陷。1.1.4.2.2测定线圈的连接组标号。1.1.4.2.3测量绕组所有分接下的电压比，测量结果应与出厂值一致。1.1.4.2.4充油套管的绝缘电阻吸收比R60″/R15″≥1.3，介质损耗率正切试验合格(小于或等于出厂值的130%)。1.1.4.2.5油质分析合格。1.1.4.2.6变压器换油后，在施加电压前，静置时间不应少于以下规定：1)110kV及以下24h2)220kV及以下48h3)550kV及以下72h若有特殊情况，应由总工程师批准后方可投运。1.1.4.2.7有设备安装和变更通知单。1.1.4...
