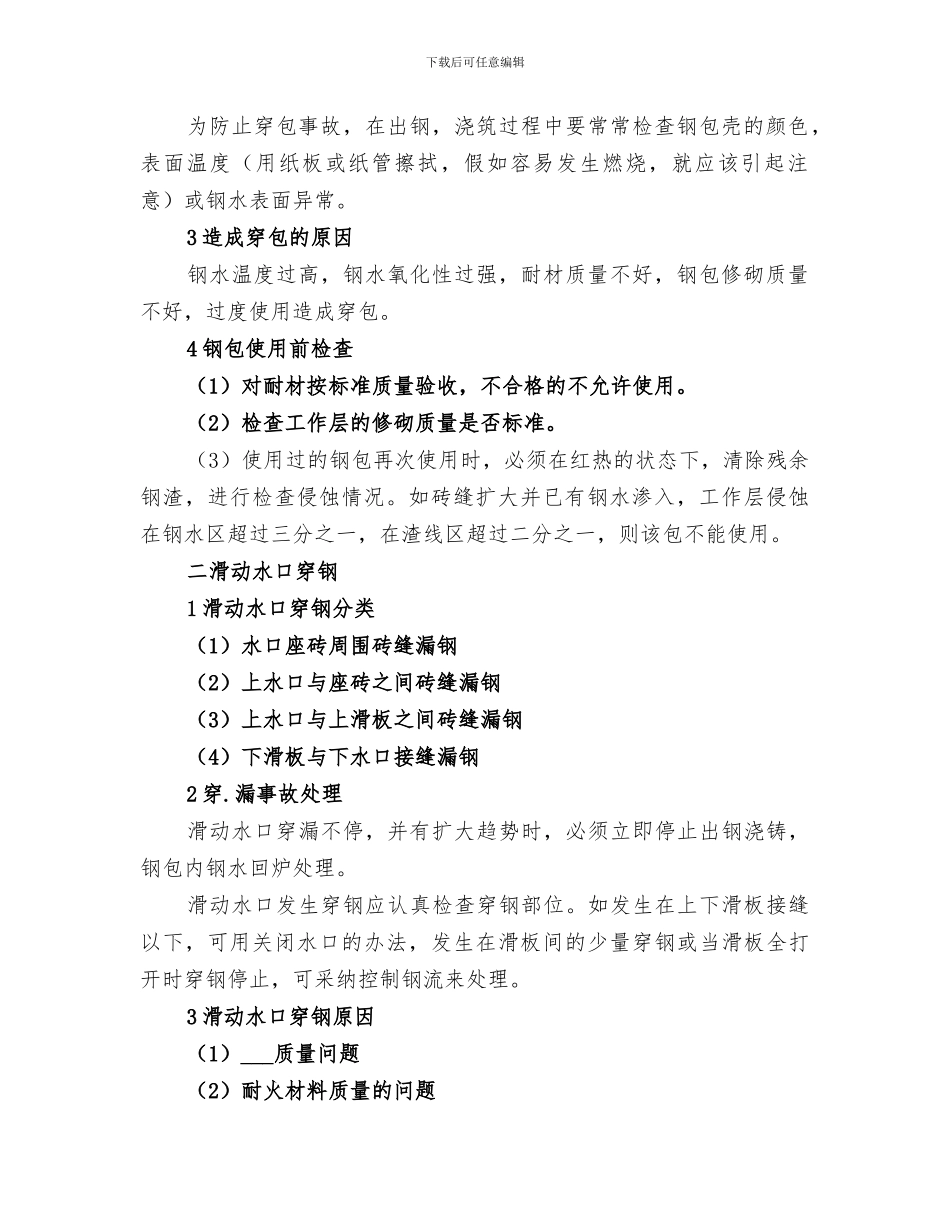

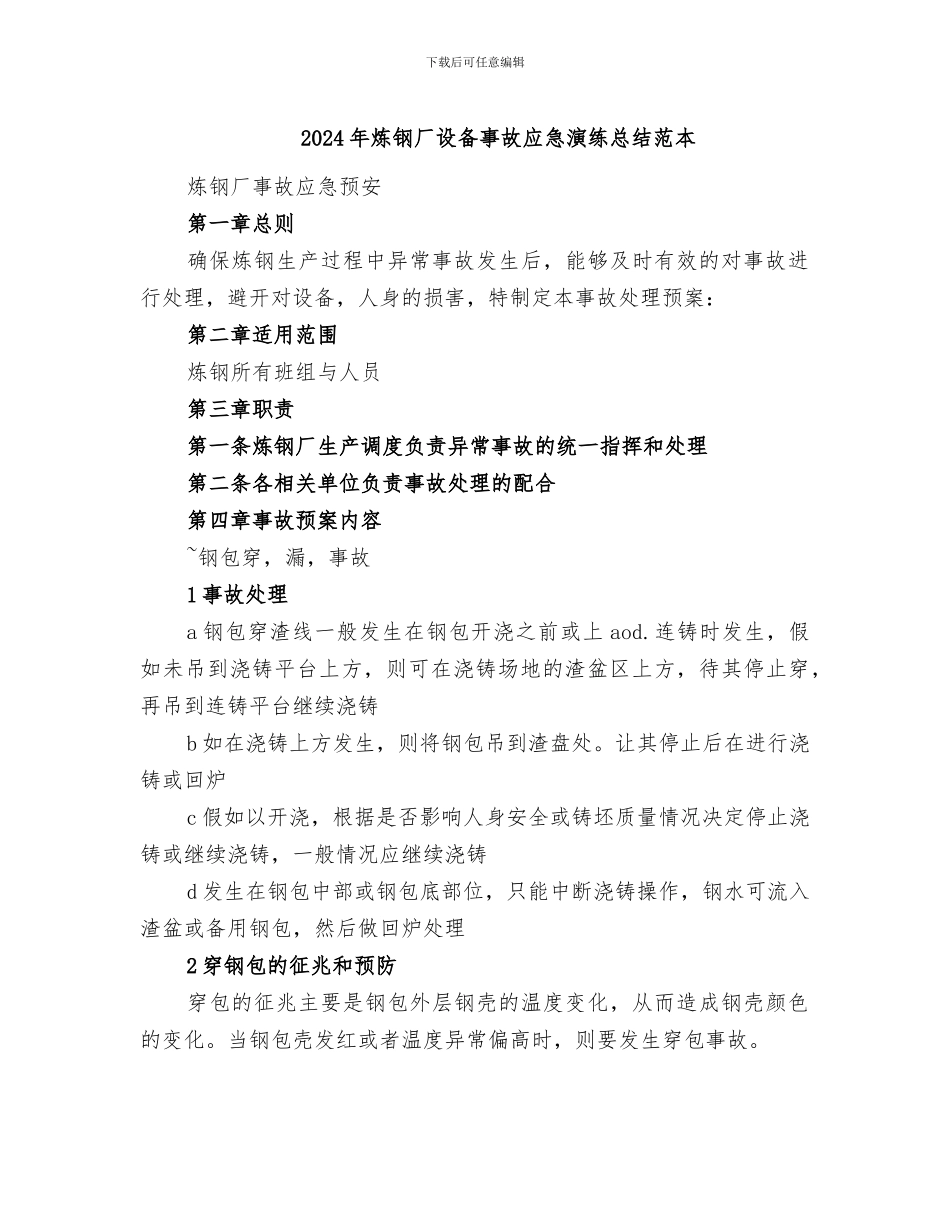

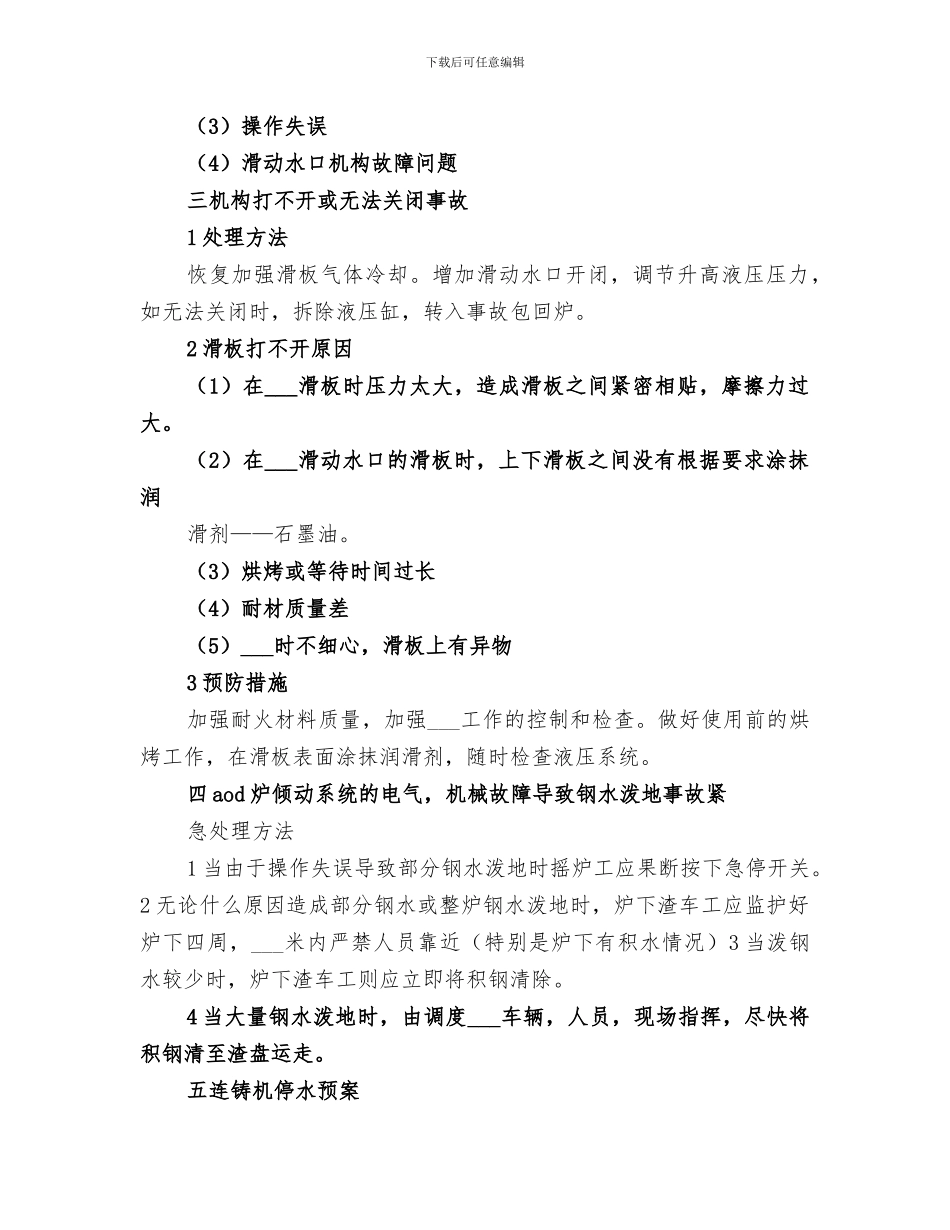

下载后可任意编辑2024 年炼钢厂设备事故应急演练总结范本炼钢厂事故应急预安第一章总则确保炼钢生产过程中异常事故发生后，能够及时有效的对事故进行处理，避开对设备，人身的损害，特制定本事故处理预案：第二章适用范围炼钢所有班组与人员第三章职责第一条炼钢厂生产调度负责异常事故的统一指挥和处理第二条各相关单位负责事故处理的配合第四章事故预案内容~钢包穿，漏，事故1 事故处理a 钢包穿渣线一般发生在钢包开浇之前或上 aod.连铸时发生，假如未吊到浇铸平台上方，则可在浇铸场地的渣盆区上方，待其停止穿，再吊到连铸平台继续浇铸b 如在浇铸上方发生，则将钢包吊到渣盘处。让其停止后在进行浇铸或回炉c 假如以开浇，根据是否影响人身安全或铸坯质量情况决定停止浇铸或继续浇铸，一般情况应继续浇铸d 发生在钢包中部或钢包底部位，只能中断浇铸操作，钢水可流入渣盆或备用钢包，然后做回炉处理2 穿钢包的征兆和预防穿包的征兆主要是钢包外层钢壳的温度变化，从而造成钢壳颜色的变化。当钢包壳发红或者温度异常偏高时，则要发生穿包事故。下载后可任意编辑为防止穿包事故，在出钢，浇筑过程中要常常检查钢包壳的颜色，表面温度（用纸板或纸管擦拭，假如容易发生燃烧，就应该引起注意）或钢水表面异常。3 造成穿包的原因钢水温度过高，钢水氧化性过强，耐材质量不好，钢包修砌质量不好，过度使用造成穿包。4 钢包使用前检查（1）对耐材按标准质量验收，不合格的不允许使用。（2）检查工作层的修砌质量是否标准。（3）使用过的钢包再次使用时，必须在红热的状态下，清除残余钢渣，进行检查侵蚀情况。如砖缝扩大并已有钢水渗入，工作层侵蚀在钢水区超过三分之一，在渣线区超过二分之一，则该包不能使用。二滑动水口穿钢1 滑动水口穿钢分类（1）水口座砖周围砖缝漏钢（2）上水口与座砖之间砖缝漏钢（3）上水口与上滑板之间砖缝漏钢（4）下滑板与下水口接缝漏钢2 穿.漏事故处理滑动水口穿漏不停，并有扩大趋势时，必须立即停止出钢浇铸，钢包内钢水回炉处理。滑动水口发生穿钢应认真检查穿钢部位。如发生在上下滑板接缝以下，可用关闭水口的办法，发生在滑板间的少量穿钢或当滑板全打开时穿钢停止，可采纳控制钢流来处理。3 滑动水口穿钢原因（1）___质量问题（2）耐火材料质量的问题下载后可任意编辑（3）操作失误（4）滑动水口机构故障问题三机构打不开或无法关闭事故1 处理方法恢复加强滑板气体冷却。增加滑动水口开闭，调节升...
