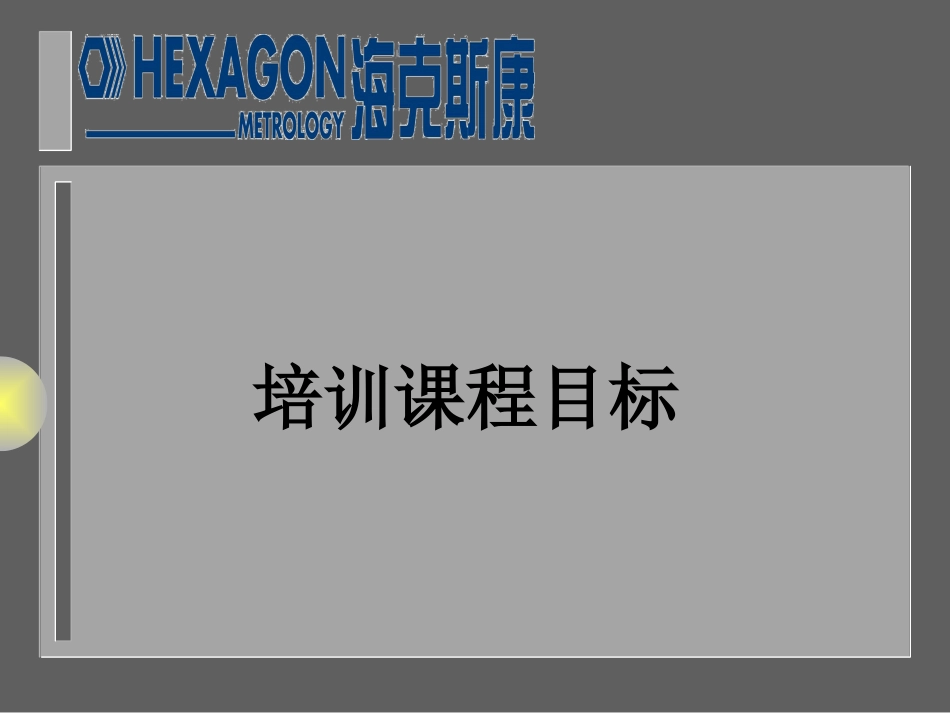

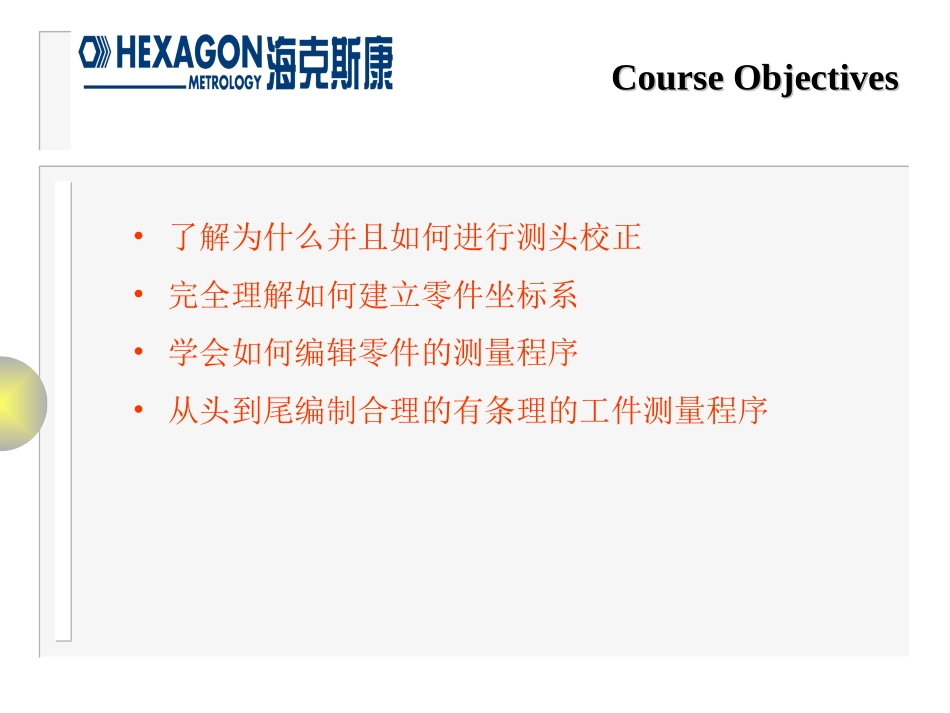

Pc-Dmis初级培训教程培训课程目标•了解为什么并且如何进行测头校正•完全理解如何建立零件坐标系•学会如何编辑零件的测量程序•从头到尾编制合理的有条理的工件测量程序CourseObjectivesCourseObjectives直角坐标系直角坐标系XZYZXYMicrovalMicroXcel&XcelMachine坐标轴规定OlderMistralScirocco&TyphoonMachine坐标轴规定直角坐标系直角坐标系ZY直角坐标系直角坐标系原点测量机的空间范围可用一个立方体表示。立方体的每条边是测量机的一个轴向。三条边的交点为机器的原点。X直角坐标系直角坐标系每个轴被分成许多相同的分割来表示测量单位。测量空间的任意一点可被期间的唯一一组X、Y、Z值来定义。XZ1005Y105||||||||510直角坐标系直角坐标系实例1测量点的坐标分别是:X=10Y=5Z=5XZY1051050510||||||||直角坐标系直角坐标系X=0Y=0Z=5105XZY||||||||1050510实例2测量点的坐标分别是:直角坐标系直角坐标系X=10Y=10Z=0XZ0Y||||||||105105510实例3测量点的坐标分别是:测座和触发测头关节旋转测座关节旋转测座测座的A角以7.5°分度从0°旋转到105°A角旋转关节旋转测座关节旋转测座B角从-180°到180°以7.5°的分度(按顺时针、逆时针)旋转B角旋转关节旋转测座关节旋转测座正如TP20这样的机械测头，包括3个电子接触器，当测杆接触物体使测杆偏斜时，至少有一个接触器断开，此时机器的X、Y、Z光栅被读出。这组数值表示此时的测杆球心位置。接触器断开测头校正测头校正测头校正已知直径并且可以溯源到国家基准的标准器。测头校正对所定义测头的有效直径及位置参数进行测量的过程。为了完成这一任务，需要用被校正的测头对一个校验标准进行测量。未知直径和位置的测头测头校正测头校正在实物基准的每个测量点的球心坐标同它的已知道直径比较。有效的测头直径是通过计算每个测量点所组成的直径与已知直径的差值有效测头半径运行PcDmis运行运行PcDmisPcDmisPcDmis文件管理器界面运行运行PcDmisPcDmis选择这一图标可以产生一个新文件夹运行运行PcDmisPcDmis这个新文件夹可以改名为用户名或操作员姓名运行运行PcDmisPcDmis建立一个新文件。打开一个已生成的文件。运行运行PcDmisPcDmis设置所需的测量单位非常重要。（公、英制）输入你要建立的文件名输入相应的测量信息产生测头文件产生测头文件产生测头文件输入测头文件名，然后按回车键，这时测头没被定义显示为高亮度。第一步产生测头文件产生测头文件从清单中选择测座类型第二步从这里用鼠标单击下拉菜单产生测头文件产生测头文件从清单中选择测头附件第三步产生测头文件产生测头文件从清单中选择相应的传感器如：Tp20,Tp200等第四步产生测头文件产生测头文件从测头清单中选择所用的测杆，如：4*20（直径、长度）第五步产生测头文件产生测头文件定义结束时测头系统的配置完全图示化显示出来。Step6从加入测头角度按钮输入测头度。产生测头文件产生测头文件需要追加其它角度，可通过输入每一个A、B角，然后对其进行校验测量。第七步如果需要多组复合角度，可以通过A、B角的起始角，它们的增量和终止角的输入来实现。产生测头文件产生测头文件第八步当所需的测头位置全部输入后，选择“测量”。产生测头文件产生测头文件选择手动或自动校验测头。第九步输入测量标准球的点数。单击“测量”按钮进行测头校验。Pc-Dmis的工作平面PC-DMISPC-DMIS的工作平面的工作平面在PC-DMIS中,当计算2D距离时，和其它软件一样，工作平面的选择非常重要。有效的工作平面是:Z+Z-X+X-Y+Y-什么是工作平面工作平面是我们当前所看的方向。例如：当你想去测量工件的上平面时，工作平面是Z+,如果测量元素在前平面时,工作平面为Y-。这一选择对于极坐标系非常重要，PC-DMKIS将决定当前工作平面的0度。PC-DMISPC-DMIS的工作平面的工作平面*在Z+平面，0度在X+，90度在Y+向。*在X+平面，0度在Y+向，90度在Z+向。*在Y+平面，0度在X-，90度在Z+方向。PC-DMISPC-DMIS的工作平面的工作平面+X90deg测量圆的方向测量圆的方向+Y0deg45deg135deg180deg225deg270deg315deg矢量方向余弦IKMicroval,MicroXcel&XcelMachineAxesConventionJOlderMistral,Scirocco&TyphoonMachineA...
