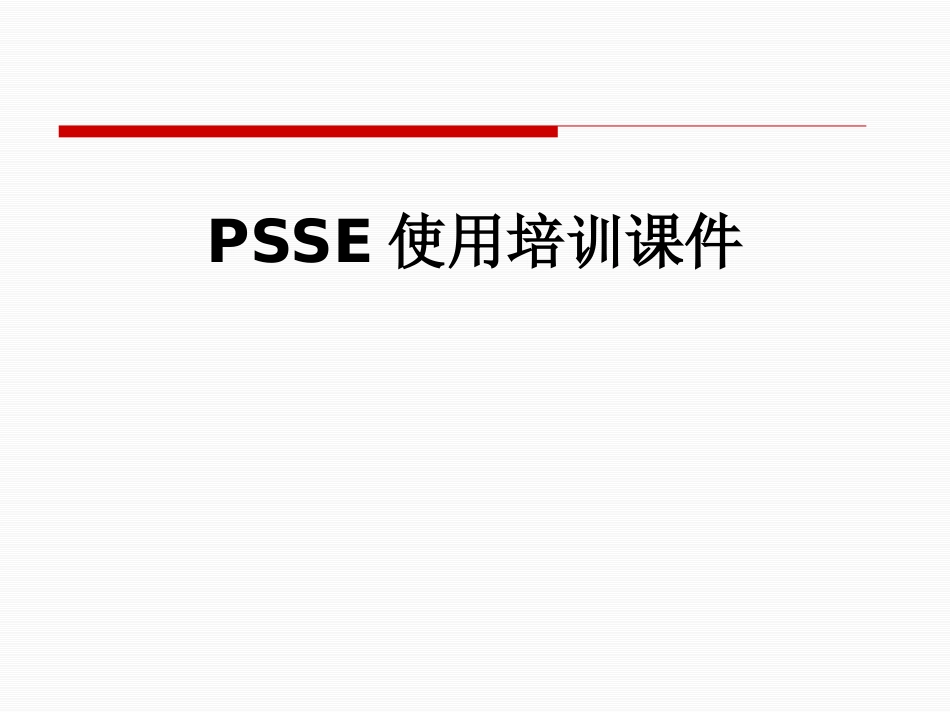

PSSE使用培训课件VIP免费

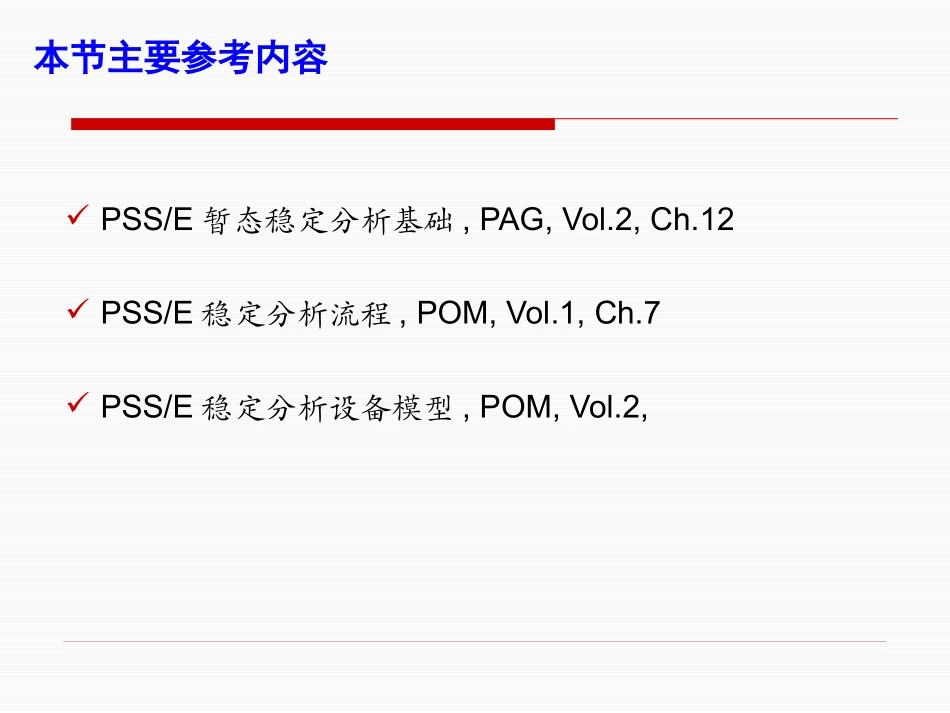

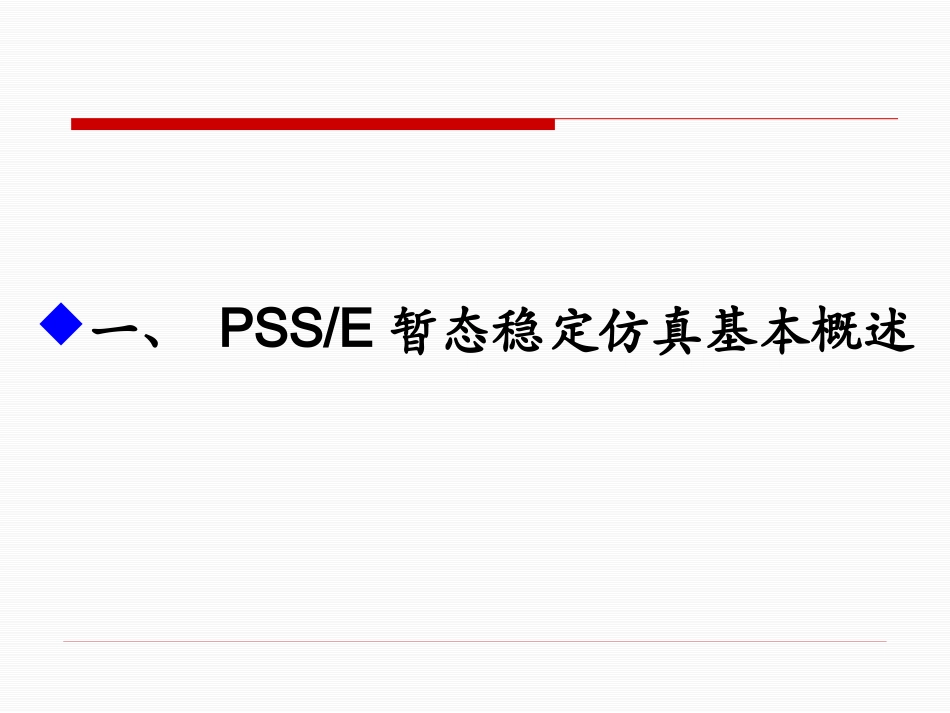

PSSE使用培训课件一、PSS/E暂态稳定仿真基本概述本节主要参考内容PSS/E暂态稳定分析基础,PAG,Vol.2,Ch.12PSS/E稳定分析流程,POM,Vol.1,Ch.7PSS/E稳定分析设备模型,POM,Vol.2,PSS/E暂态稳定分析基础PSS/E暂稳程序结构PSS/E暂态稳定的数学解法PSS/E暂态稳定变量分类PSS/E暂态稳定的监视通道PSS/E暂态稳定计算流程简介请详细阅读PAGVol.2Ch.12PSS/E暂稳程序结构PSS/E暂稳稳定的数学解法数学模型：常微分-代数方程组（DAEs）求解方法：改进欧拉法（R-K，隐式梯形积分）步长的选择：Δt<1/5或1/4最小时间常数，数值稳定性PSS/E暂态稳定变量分类一般数组:CON,STATE,VAR,ICON,4个；PSS/E稳定分析流程,POM,Vol.1,Ch.7特殊数组:MBASE,VOLT,VREF等；两类数组并无区别，程序中统一处理为:常数，状态变量，代数变量特殊数组：频繁访问及输入、输出操作PSS/E暂稳监视通道监视通道：CHANnel任何STATE,VAR和特殊数组常用监视变量仿真结果为二进制文件（*.out），使用PSSPLT程序进行处理PSS/E暂态稳定计算流程步骤1：模型设置步骤2：执行仿真Snapshot！PSS/E暂稳模型设置PSS/E暂稳仿真执行PSS/E稳定分析设备模型现有模型：发电机、PSS、励磁系统、调速系统、负荷、保护、HVDC等用户自定义模型(POM,Vol.1,Ch9)模型数据卡的使用(POM,Vol.2)发电机模型PSS模型励磁系统模型调速系统模型负荷模型保护模型HVDC模型用户自定义模型功能强大，模型撰写方法复杂Fortran定义方式，MatlabSimulink，GMB(Visio)推荐Fortran定义方式，复杂但功能更强PSS/E提供传递函数基本功能块，可以简化Fortran定义的复杂度PSS/E模型数据卡的使用POMVol.2PAGVol.2二、暂态稳定仿真基本流程研习内容PSS/E暂态稳定分析流程1Ch.7(POM)PSS/E暂态稳定分析流程2Ch.7(POM)PSS/E暂稳结果处理-PSSPLTPSS/E暂稳流程概要PSS/E暂稳数据同化DataAssimilation,动态数据导入*.dyr文件DYREDYDAPSS/E暂稳数据检查ModelVerificationPSS/E提供三种级别的数据检查方法：数据合理性检查——誊抄错误，DOCU；发电机组性能检查——发电机(V-Curve)、励磁(响应比、开路响应，ESTR）、调速（GSTR）；仿真初始化检查——稳态下模型变量初始状态(STRT)Ch.24,PAGPSS/E暂稳数据检查-DOCUPSS/E暂稳数据检查-DOCUDOCU参数范围，参见Sec.24.5,PAGPSS/E暂稳数据检查-VCVPSS/E暂稳数据检查-E(G)STRPSS/E暂稳数据检查-STRT动态仿真初始化与数据检查PSS/E暂稳数据检查-STRTPSS/E暂稳监视通道PSS/E无标准监视输出，需人为指定；所有PSS/E内部数组变量，都可以监视监视通道选择：CHANPSS/E暂稳监视通道-CHANPSS/E暂稳监视通道-CHANPSS/E暂稳参数设置-1步长、代数方程求解迭代次数等PSS/E暂稳参数设置-2PSS/E暂态稳定分析流程2PSS/E暂稳分析-数据导入PSS/E暂稳分析-发电机、负荷转化PSS/E暂稳分析-初始化PSS/E暂稳分析-仿真PSS/E暂稳分析-设置故障PSS/E暂稳分析-数据导入导入潮流数据-CASE导入动态数据-DYRE或RSTRPSS/E暂稳分析-发电机、负荷转化暂态稳定分析前，转化发电机和负荷发电机转化为：电流源模型，CONG负荷转化为：ZIP模型，CONLPSS/E暂稳分析-发电机、负荷转化PSS/E暂稳分析-初始化STRTPSS/E暂稳分析-仿真RUNPSS/E暂稳分析-设置故障ALTRPSS/E暂稳分析-母线故障PSS/E暂稳分析-线路故障PSS/E暂稳分析-切除线路PSS/E暂稳分析-闭合线路PSS/E暂稳分析-切除母线PSS/E暂稳分析-切除发电机PSS/E暂稳分析-励磁机扰动PSS/E暂稳分析-清除故障PSS/E暂稳结果处理-PSSPLTPSSPLT-启动与界面PSSPLT-绘图流程PSSPLT-高级分析PSSPLT-其他PSSPLT-启动与界面PSSPLT-绘图流程选择暂态仿真结果文件（*out）PSSPLT-绘图流程自动调整监视通道取值范围-RANGPSSPLT-绘图流程选择待分析通道PSSPLT-绘图流程绘图PSSPLT-高级分析FUNCtionPSSPLT-高级分析相对值分析（UserDefinedArithmeticFunction）
