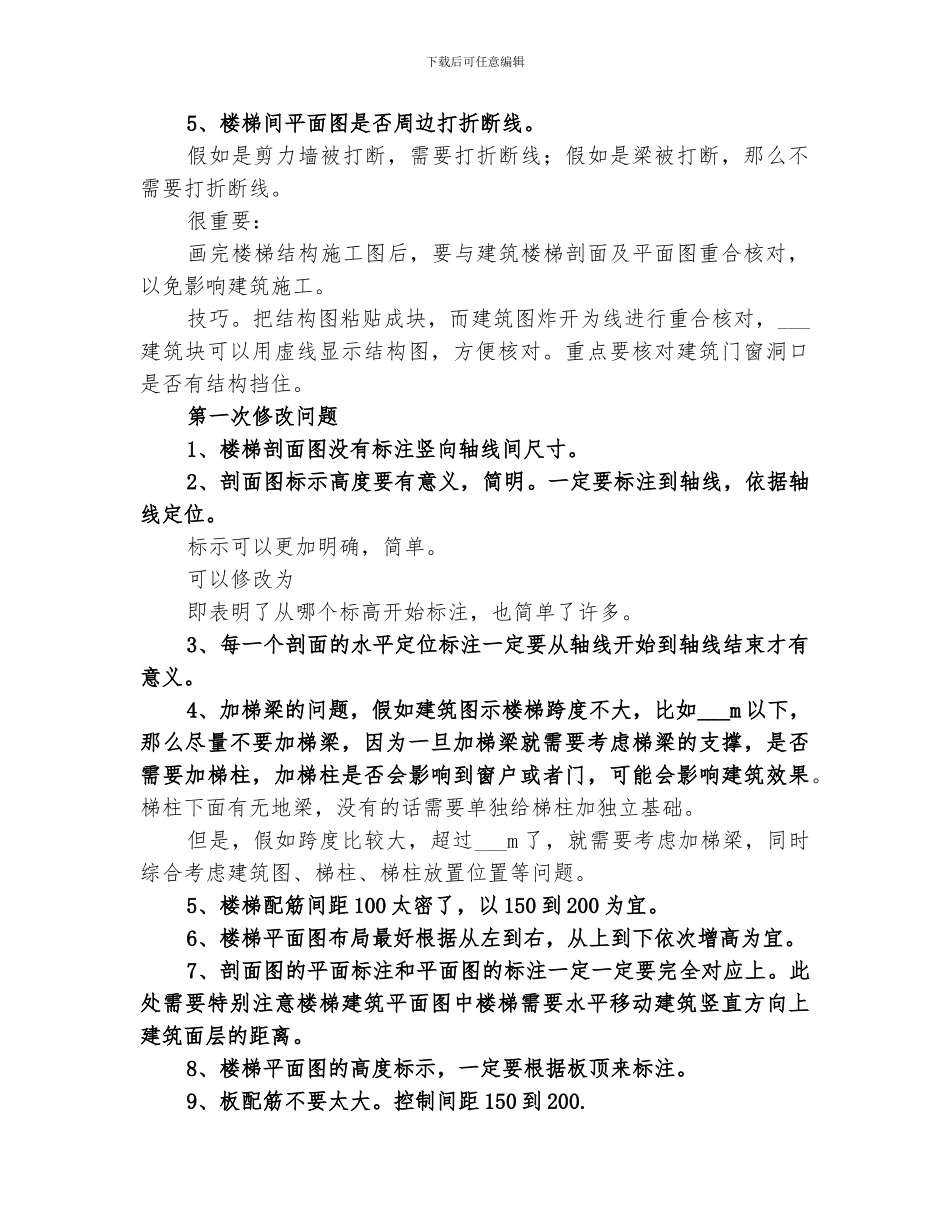

下载后可任意编辑2024 年画楼梯经验教训总结画 14#楼___号和___号楼梯总结1、2、首先看懂建筑图的每一个细节，注意是每一个细节，包括平面和里面的。尽量尽量不要在建筑图上加梯梁或者梯柱，假如一定要布置，一定认真查看建筑平面图和立面图该位置是否可以布置梯梁，以及该梯梁如何往下传递力。3、严格根据找、删、布、算、画、核的步骤来，避开反复返工。原则一：结构是为建筑服务的。原则二：设计图是给施工人员看的。找。找楼梯在建筑平面以及结构平面的位置。技巧。把建筑平面图旋转到与建筑剖面图对应的位置，方便理解；把结构平面图旋转到与结构剖面图对应，方便设计。但是最后出楼梯施工图需要注意，一定与结构整体平面图楼梯位置和方向对应。删。删除建筑专业提供的楼梯详图中与结构无关的部分。技巧。首先删建筑剖面图，再删建筑平面图。删建筑剖面图的时候注意核算结构层标高，这是楼梯计算的依据。另外，没有被剖到的楼梯水平也要移动踢面建筑面层厚度，以表示为结构部分。画楼梯水平剖面图需要注意周围墙或者梁的宽度，要与之对应，否者标注需要返工。布。结构布置。布置和设计板厚、梯梁尺寸及位置。注意板厚和平台板后一般要取一样的。布置梯梁的时候注意一定要查看建筑图到底该位置能不能布置。算。计算板、梁、柱配筋。板。用理正工具箱，平台板和梯板。梯梁。理正工具箱根据梁截面来算，注意算清分担的荷载到底是多少。梯柱。根据柱子来算。4、确定完墙、梁、梯梁、楼梯间周围柱梁墙等尺寸后，最后最后再标注。下载后可任意编辑5、楼梯间平面图是否周边打折断线。假如是剪力墙被打断，需要打折断线；假如是梁被打断，那么不需要打折断线。很重要：画完楼梯结构施工图后，要与建筑楼梯剖面及平面图重合核对，以免影响建筑施工。技巧。把结构图粘贴成块，而建筑图炸开为线进行重合核对，___建筑块可以用虚线显示结构图，方便核对。重点要核对建筑门窗洞口是否有结构挡住。第一次修改问题1、楼梯剖面图没有标注竖向轴线间尺寸。2、剖面图标示高度要有意义，简明。一定要标注到轴线，依据轴线定位。标示可以更加明确，简单。可以修改为即表明了从哪个标高开始标注，也简单了许多。3、每一个剖面的水平定位标注一定要从轴线开始到轴线结束才有意义。4、加梯梁的问题，假如建筑图示楼梯跨度不大，比如___m 以下，那么尽量不要加梯梁，因为一旦加梯梁就需要考虑梯梁的支撑，是否需要加梯柱，加梯柱是否会影响到窗户或者门，可能会影响...
