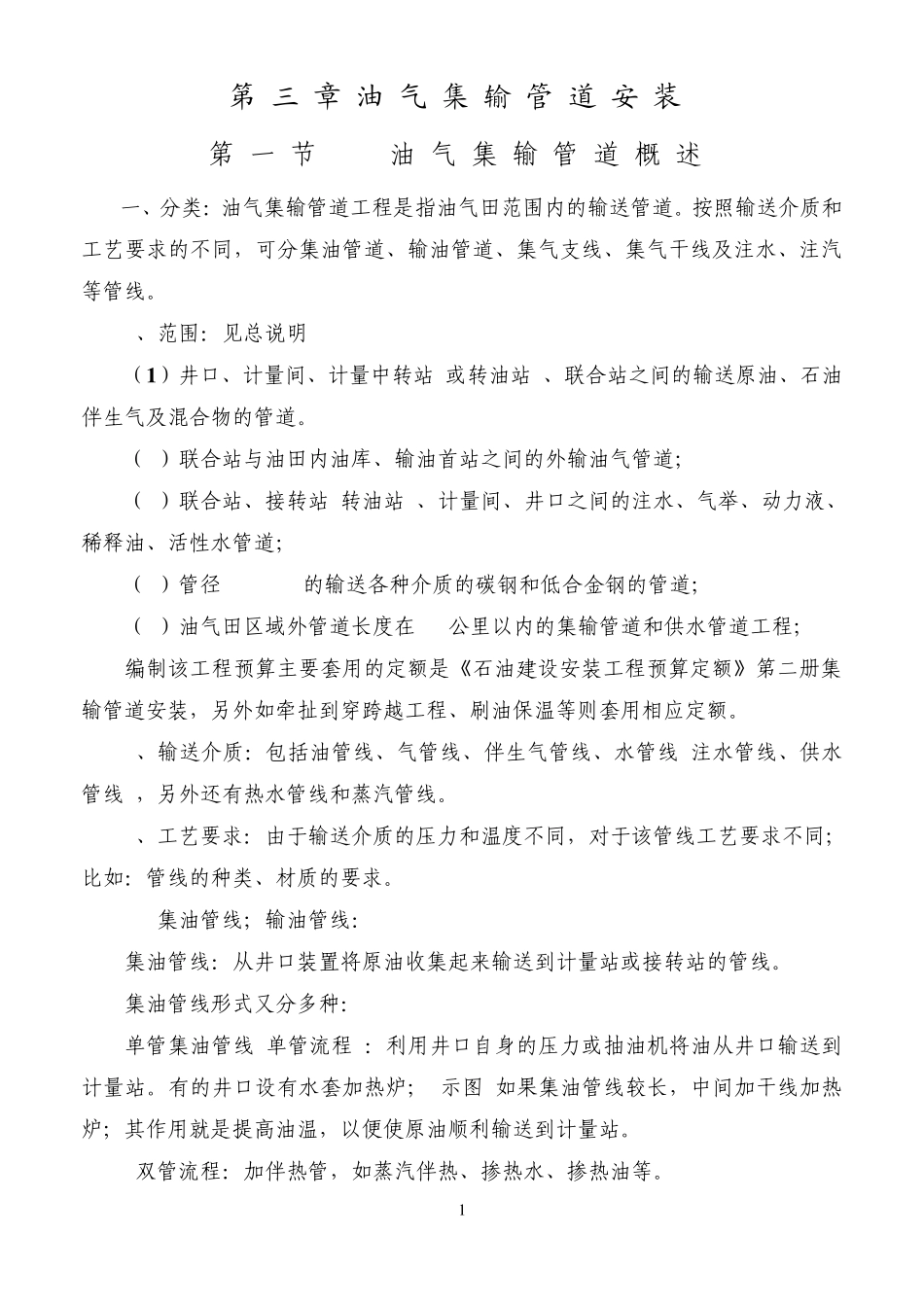

1 第三 章 油 气 集 输 管 道 安 装 第一节 油气集输管道概述 一、分类:油气集输管道工程是指油气田范围内的输送管道。按照输送介质和工艺要求的不同,可分集油管道、输油管道、集气支线、集气干线及注水、注汽等管线。 1、范围:见总说明 (1 )井口、计量间、计量中转站(或转油站)、联合站之间的输送原油、石油伴生气及混合物的管道。 (2)联合站与油田内油库、输油首站之间的外输油气管道; (3)联合站、接转站(转油站)、计量间、井口之间的注水、气举、动力液、稀释油、活性水管道; (4)管径<=529mm的输送各种介质的碳钢和低合金钢的管道; (5)油气田区域外管道长度在 10公里以内的集输管道和供水管道工程; 编制该工程预算主要套用的定额是《石油建设安装工程预算定额》第二册集输管道安装,另外如牵扯到穿跨越工程、刷油保温等则套用相应定额。 2、输送介质:包括油管线、气管线、伴生气管线、水管线(注水管线、供水管线),另外还有热水管线和蒸汽管线。 3、工艺要求:由于输送介质的压力和温度不同,对于该管线工艺要求不同;比如:管线的种类、材质的要求。 (1)集油管线;输油管线: 集油管线:从井口装臵将原油收集起来输送到计量站或接转站的管线。 集油管线形式又分多种: 单管集油管线(单管流程):利用井口自身的压力或抽油机将油从井口输送到计量站。有的井口设有水套加热炉;(示图)如果集油管线较长,中间加干线加热炉;其作用就是提高油温,以便使原油顺利输送到计量站。 双管流程:加伴热管,如蒸汽伴热、掺热水、掺热油等。 2 三管流程:锅炉或泵将蒸汽或热水沿井口管线输送到井口,再从回水管返回,原油单独一条生产线。 集油管线一般管径较小,Φ76~89较多,如井口管线长,则采用Φ114,伴热管常采用Φ48、碳钢无缝管。 集油管线的防腐保温:单管采用泡沫夹克管。 双管、三管采用光管合并保温、防水。 输油管线:由计量站到接转站或联合站,到油库或外输首站;或油库之间,经过一次加压和加热后将原油输送到目的地的管线。敷设范围在油田内,距离不超过 25Km。管径大小根据输送量而定,一般在Φ159~529mm之间。Φ219以下采用碳钢无缝管;Φ219以上采用螺纹管(根据压力不同分别采用碳钢或16Mn)。 输油管线的防腐保温:Φ273(Φ325)以下采用泡沫夹克保温管。Φ273以上采用沥青防腐管。露出地面部分则保温。 (2)集气支线、集气干线: 集气支线:气井装臵生产的天然气或转油站(联...
