第三节油气分离器的结构工作原理

第三节油气分离器的结构工作原理_第1页
1/7
第三节油气分离器的结构工作原理_第2页
2/7
第三节油气分离器的结构工作原理_第3页
3/7

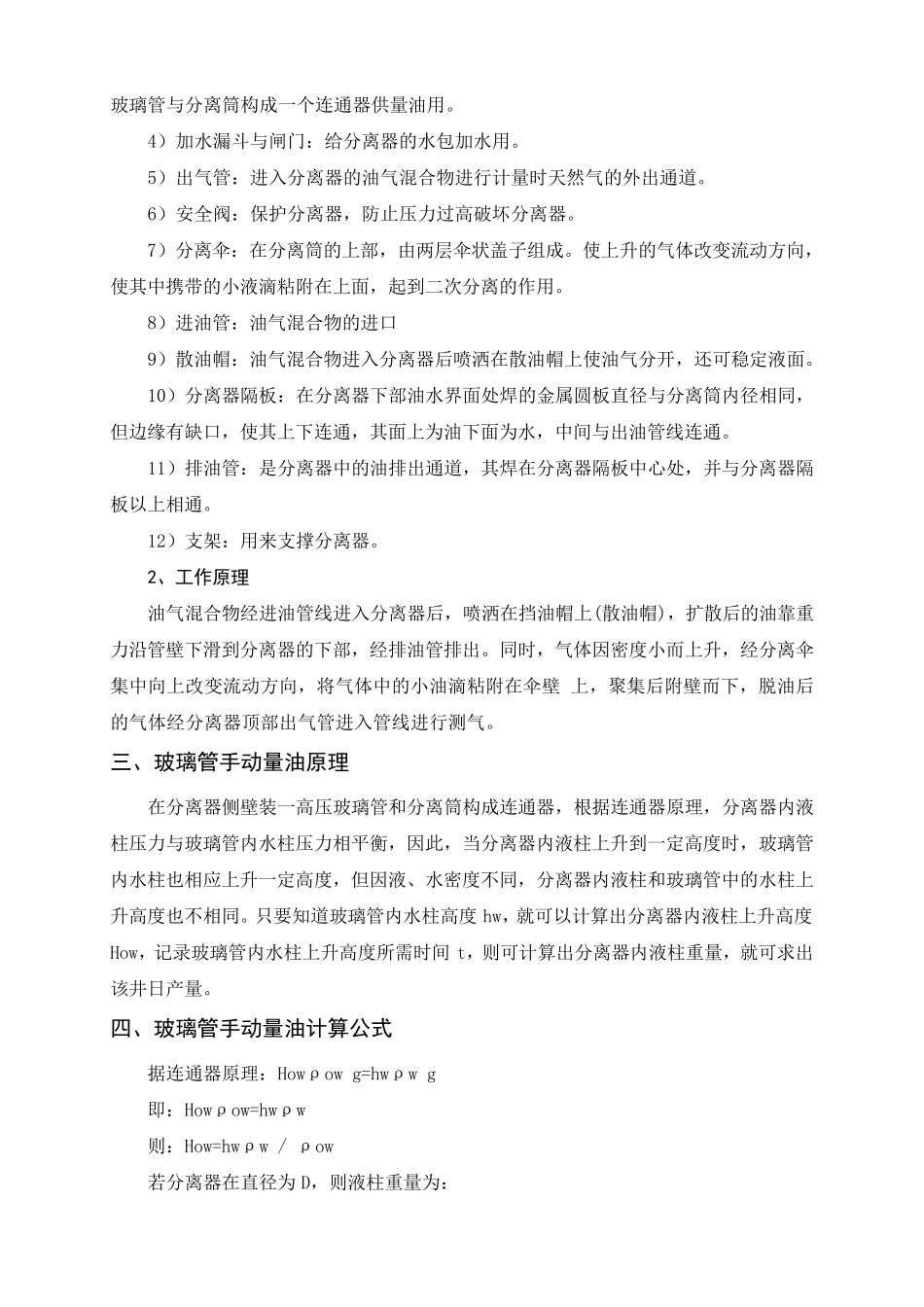

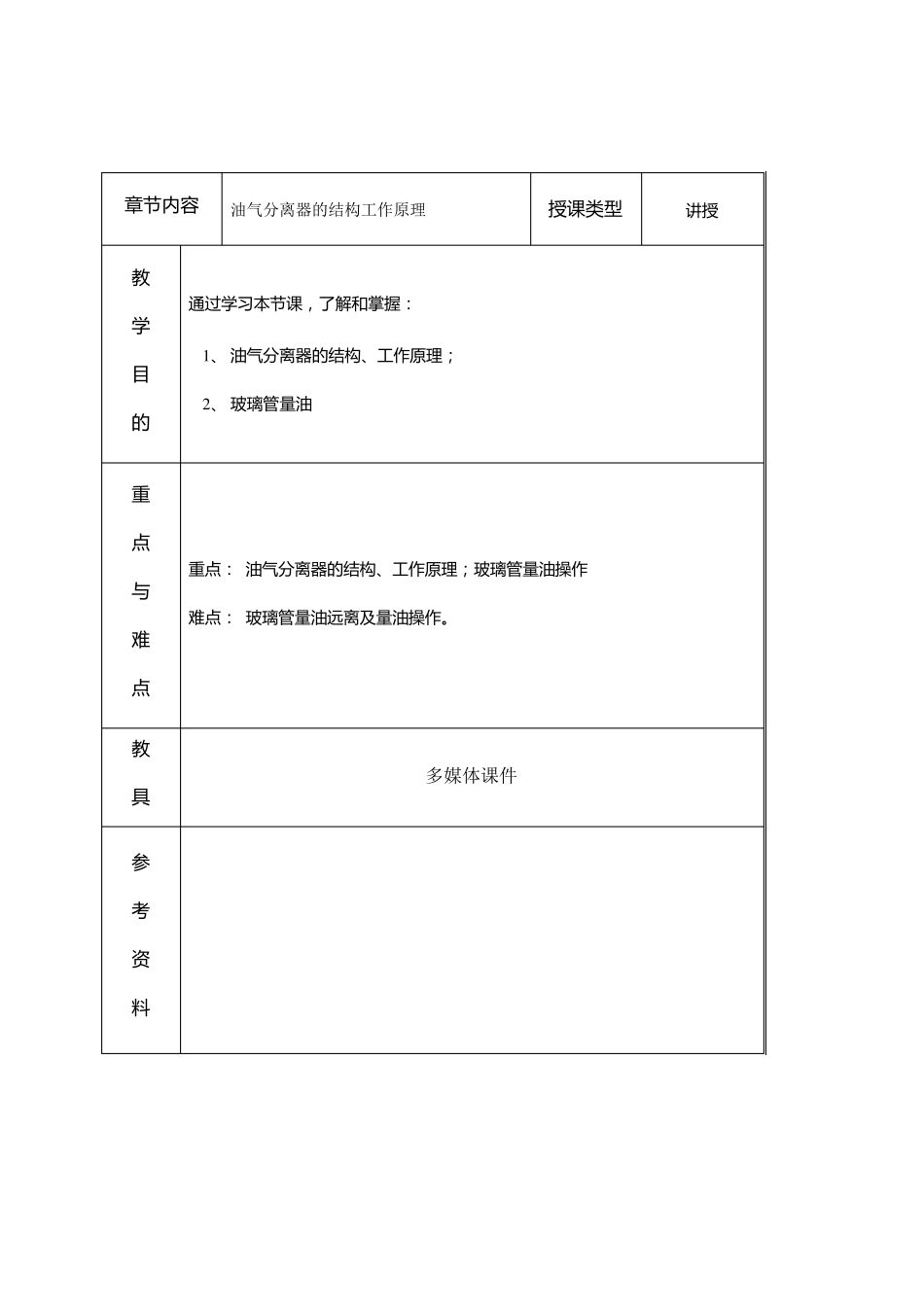

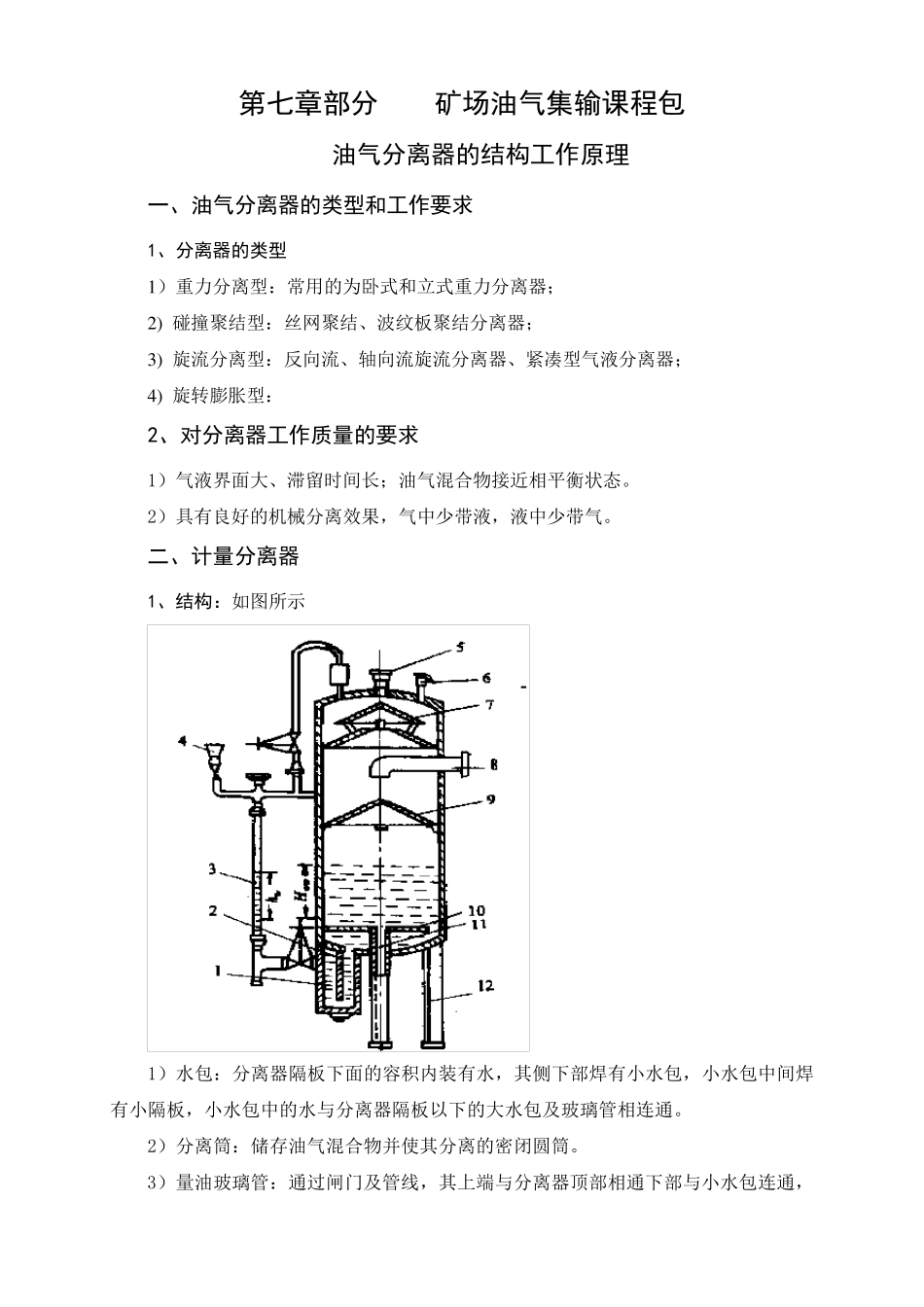

章 节 内 容 油气分离器的结构工作原理 授 课 类 型 讲 授 教 学 目 的 通 过 学 习 本 节 课 , 了 解 和 掌 握 : 1 、 油气分离器的 结构、工作原理; 2 、 玻璃管量油 重 点 与 难 点 重点: 油气分离器的 结构、工作原理;玻璃管量油操作 难点: 玻璃管量油远离及量油操作。 教 具 多媒体课件 参 考 资 料 第七章部分 矿场油气集输课程包 油气分离器的结构工作原理 一、油气分离器的类型和工作要求 1、分离器的类型 1 )重力分离型:常用的为卧式和立式重力分离器; 2 ) 碰撞聚结型:丝网聚结、波纹板聚结分离器; 3 ) 旋流分离型:反向流、轴向流旋流分离器、紧凑型气液分离器; 4 ) 旋转膨胀型: 2、对分离器工作质量的要求 1)气液界面大、滞留时间长;油气混合物接近相平衡状态。 2)具有良好的机械分离效果,气中少带液,液中少带气。 二、计量分离器 1、结构:如图所示 1)水包:分离器隔板下面的容积内装有水,其侧下部焊有小水包,小水包中间焊有小隔板,小水包中的水与分离器隔板以下的大水包及玻璃管相连通。 2)分离筒:储存油气混合物并使其分离的密闭圆筒。 3)量油玻璃管:通过闸门及管线,其上端与分离器顶部相通下部与小水包连通,玻 璃 管 与 分 离 筒 构 成 一 个 连 通 器 供 量 油 用 。 4) 加 水 漏 斗 与 闸 门 : 给 分 离 器 的 水 包 加 水 用 。 5) 出 气 管 : 进 入 分 离 器 的 油 气 混 合 物 进 行 计 量 时 天 然 气 的 外 出 通 道 。 6) 安 全 阀 : 保 护 分 离 器 , 防 止 压 力 过 高 破 坏 分 离 器 。 7) 分 离 伞 : 在 分 离 筒 的 上 部 , 由 两 层 伞 状 盖 子 组 成 。 使 上 升 的 气 体 改 变 流 动 方 向 ,使 其 中 携 带 的 小 液 滴 粘 附 在 上 面 , 起 到 二 次 分 离 的 作 用 。 8) 进 油 管 : 油 气 混 合 物 的 进 口 9) 散 油 帽 : 油 气 混 合 物 进 入 分 离 器 后 喷 洒 在 散 油 帽 上 使 油 气 分 开 , 还 可 稳 定 液 面 。 10) 分 离 器 隔 板 : 在 分 离 器 下 部 油 水 界 面 处 焊 的 金 属 圆 板 直 径 与 分 离 筒 内 径 ...
