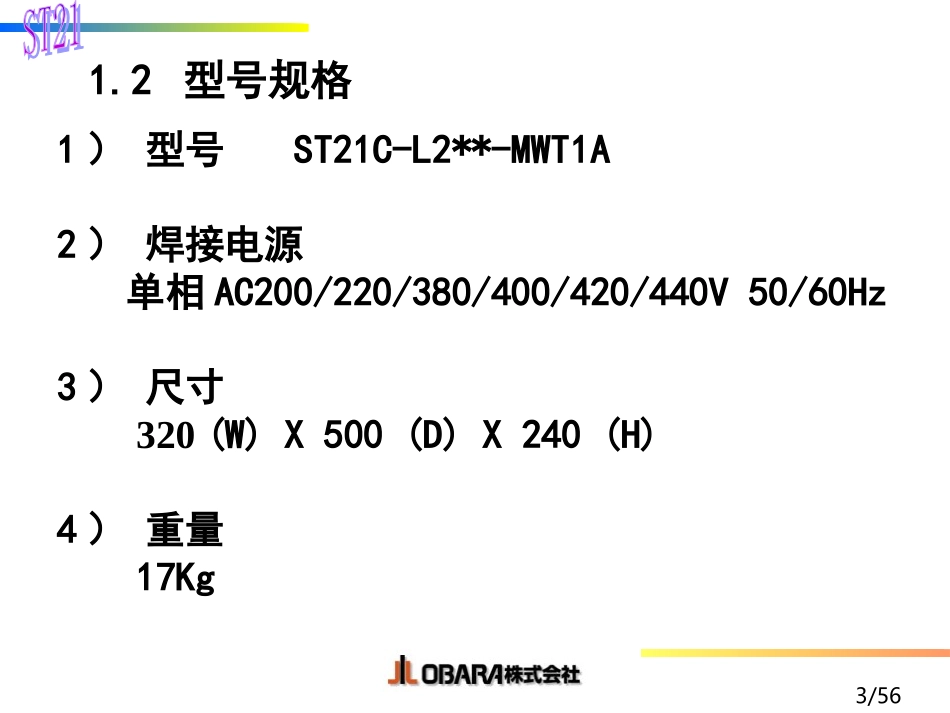

1/56ST21控制箱培训资料2/561.控制箱及其基本信息1.1外形图3/561.2型号规格1）型号ST21C-L2**-MWT1A2）焊接电源单相AC200/220/380/400/420/440V50/60Hz3）尺寸320(W)X500(D)X240(H)4）重量17Kg4/561.3工作原理将反向并联的两晶闸管与焊接变压器的初级绕组串联后接于电网，利用触发控制装置，使两晶闸管分别在交流电的正负半周接通电源，改变晶闸管的控制角α，便可实现对焊接变压器的次级输出电流的调节。5/562.安全注意事项为了防止触电，焊接变压器的次级绕组，焊机的壳体和控制装置的壳体，都应可靠接地。请勿使用容量不足或外表受损内部导体外露的电缆。请勿接触二次导体以外的其他带电部位。!6/56请勿将手伸进电极之间，以免压伤。焊接时会产生噪音、发散物（飞溅、弹出），因此为了保障您和他人的安全，请使用劳动保护用具。为了防止火灾和爆炸，焊接后请勿将发热的原材料接近可燃物摆放。焊接机不使用时，请切断所有装置的电源。7/563.1安装方式用主机架底部的4个安装孔安装设备，安装孔直径（φ12）固定设备。安装孔3.安装8/56安装在使用环境温度为0～40℃之间，避免阳光直射的地方。根据有关条例和法规，对控制器输入电源提供雷电保护。避免将控制箱直接置放于有水或油，或者有含金属粉尘的场所。3.2安装时的注意事项!9/563.3接线（电源・焊接变压器・冷却水）3.3.1说明电力电缆、焊接变压器、冷却水管的具体连接如下所示。10/561)电力电缆：请连接到控制箱内部的电源端子“01-02”上。接电力电缆11/562)焊接变压器：请连接控制箱内部的电源端子的“01-03”上。接焊接变压器12/563)冷却水管：请连接到本机背面的INLET・OUTLET上。接冷却水管13/563.3.2接线时的注意事项!连接导线：电线尺寸为95mm2以上（根据变压器容量。参照P15-表1），耐压在AC600V以上。通电时电压下降：根据定额电压，电压下降请控制在20%以内。焊接电源：焊接电源的连接处一定要接入保险丝。14/56断路器：使用本装置的时候，请在本装置的电源处安装能保护人体的高周波漏电保护断路器。冷却水：可以使用自来水或者工业用水，不能使用带有盐分的电解质的冷却水。对于循环式冷却水，每6个月将水完全更换一次，或者经常更换全部水的5-10%（因为会蒸发）。在冬季冰冻场合焊机不工作时，必须将水排出。15/56根据使用的焊接变压器的容量及漏电断路器选定电线的尺寸。参考例（根据电缆的种类有所不同，详细情况请参考电线一览等。）焊接变压器的容量电线规格35～55KVA38mm2以上～125KVA60mm2以上～180KVA100mm2以上注）如果没有安装对应高周波的漏电断路器，无法保护人体。（由不明确的地方请联系本社）表116/563.4接地线1)接地线：请连接到本装置内部的“接地端子”。2)连接导线：规格…50mm2以上（大于电力电缆规格的一半17/56接地线18/563.5PN/C电缆的接线请将PN/C(TP-NET/DP-NET)电缆接在控制箱背面TP用的连接器上。TP接口19/563.6控制电缆的接线控制电缆通过本机背面连接器与主板上的TB1相连。控制电缆连接处TB1端子20/563.7控制箱TB1端子接口说明21/564.操作步骤4.1开机1）确认接线正确，尤其要注意电源电缆和焊接变压器电缆正确连接。2）确认闭合控制箱外部的电源开关后，控制箱门板上的POWER指示灯点亮，控制箱进入工作状态。3）接通冷却水。22/564.2关机1）等待焊接过程结束。2）断开外部电源开关，切断控制箱电源。3）断开冷却水。23/565.维护5.1操作前检查焊接前，为了能安全使用控制器，请参照P24-表2进行检查。24/56检查项目规格或者标准电源灯的确认确认电源ON/OFF，控制开灯/关灯冷却水的确认确认达到规定的流量表225/565.2维护检查为了使本装置安全使用，请参照表P26-表3的各项计划进行检查。26/56检查项目规格或者标准状态检查周期日周月年随时设定数据检查TP-NET，确认要求的焊接数据已正确设定○检查TP-NET,确认要求的参数已正确设定○焊接电流的测定检查焊接电流的电流值达到要求值○信号用的输入输出线的接续状态无松动○信号用的输入输出线的外伤检查确认无外伤、无断线○接地线的接续状态无松动○接地线的外伤确认无外伤、无断线○电源输入、焊接变压器...
