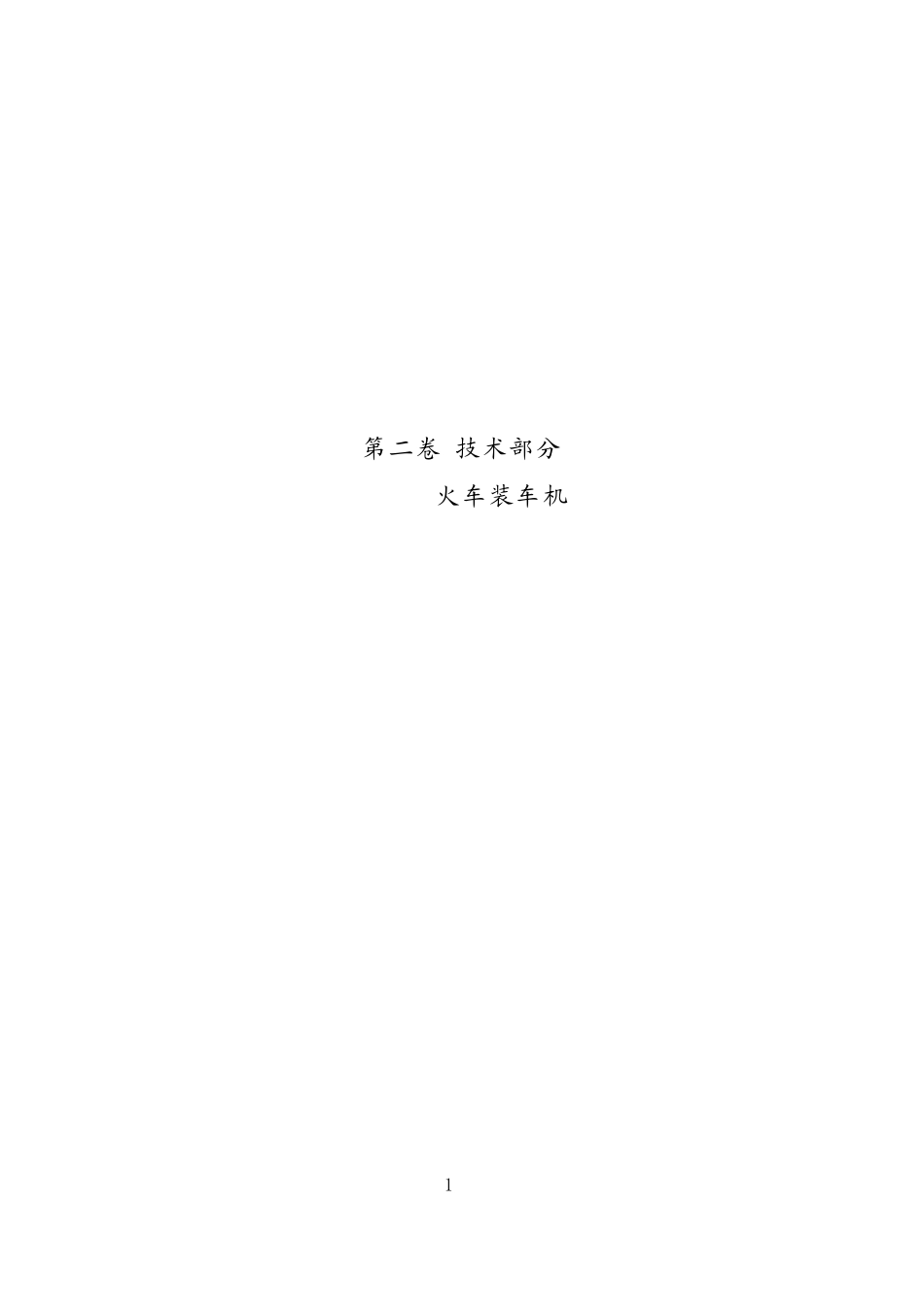

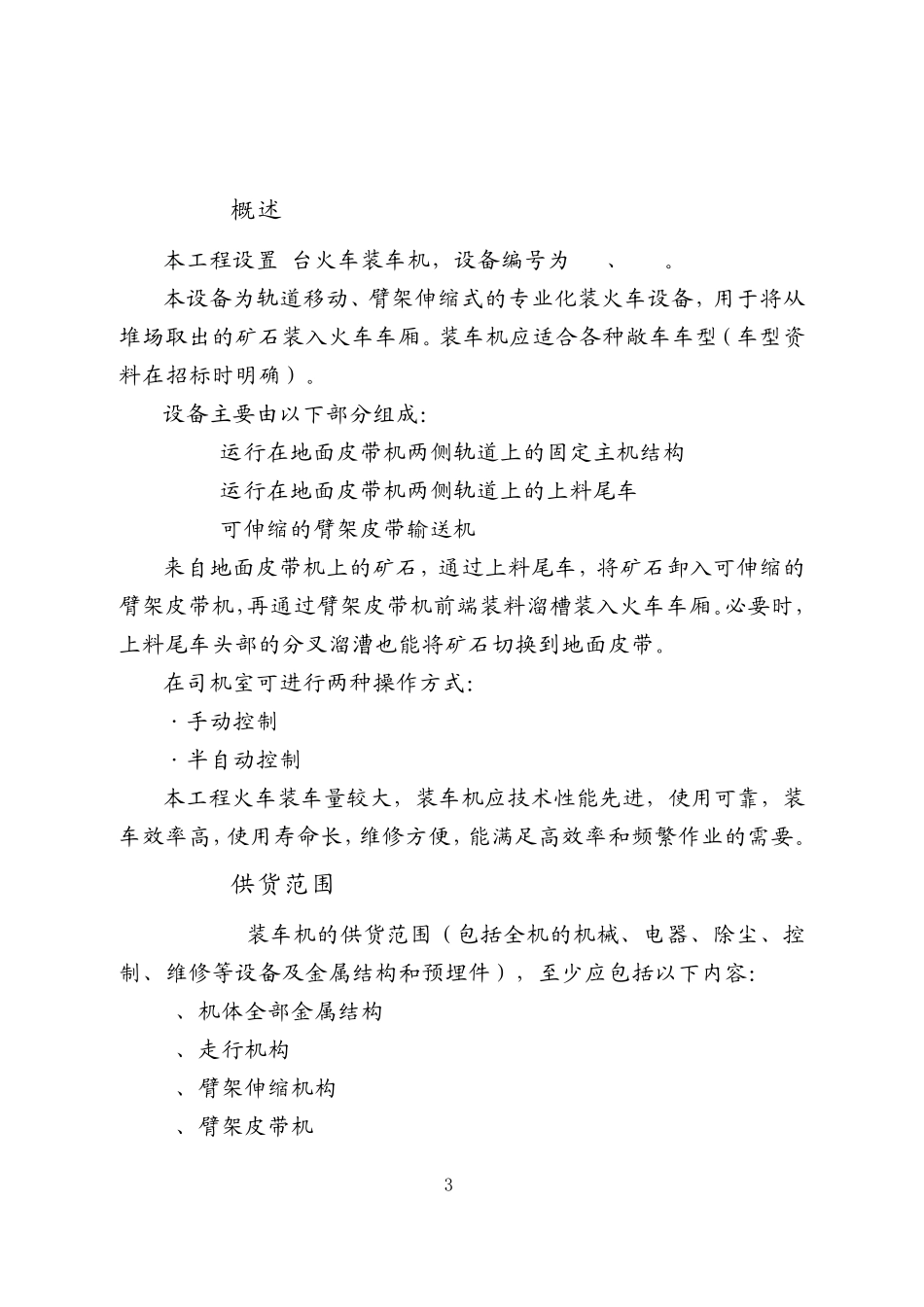

1 第二卷 技术部分 D6.0 火车装车机 2 目 录 6.1 概述 6.2 供货范围 6.3 设计条件 6.4 钢结构 6.5 机构 6.6 供电和照明 6.7 控制和通信 6.8 环保设施 6.9 附表 6.10 附图 3 6.1 概述 本工程设臵2台火车装车机，设备编号为ZC1、ZC2。 本设备为轨道移动、臂架伸缩式的专业化装火车设备，用于将从堆场取出的矿石装入火车车厢。装车机应适合各种敞车车型（车型资料在招标时明确）。 设备主要由以下部分组成： 1. 运行在地面皮带机两侧轨道上的固定主机结构 2. 运行在地面皮带机两侧轨道上的上料尾车 3. 可伸缩的臂架皮带输送机 来自地面皮带机上的矿石，通过上料尾车，将矿石卸入可伸缩的臂架皮带机，再通过臂架皮带机前端装料溜槽装入火车车厢。必要时，上料尾车头部的分叉溜漕也能将矿石切换到地面皮带。 在司机室可进行两种操作方式： 〃手动控制 〃半自动控制 本工程火车装车量较大，装车机应技术性能先进，使用可靠，装车效率高，使用寿命长，维修方便，能满足高效率和频繁作业的需要。 6.2 供货范围 6.2.1 装车机的供货范围（包括全机的机械、电器、除尘、控制、维修等设备及金属结构和预埋件），至少应包括以下内容： 1、机体全部金属结构 2、走行机构 3、臂架伸缩机构 4、臂架皮带机 4 5、司机室 6、变压器室、电气室 7、溜槽、漏斗 8、止挡器 9、缓冲器 10、锚固器及锚坑预埋件 11、走行极限位臵限位开关及其撞块 12、机上电器和控制系统 13、动力电缆卷取装臵 14、动力及控制扁平电缆 15、电缆接头箱 16、电缆导向装臵 17、安全检测装臵 18、洒水除尘系统 19、随机工具和工具箱 20、易损件及试车时备件 21、正常运转二年的备品备件 22、通信装臵（电话、无线对讲机等） 23、梯子、走道、平台、栏杆等 24、全部基础预埋件 25、现场补漆用的油漆和稀料 26、满足标书要求的其他设备 6.2.2 单机供货与系统设施的分界点 1、机械设备： 轨顶以上（不包括轨道） 2、供电照明： 地面电缆接线箱（包括接线箱） 3、控制通信： 地面电缆接线箱（包括接线箱） 4、洒水除尘： 地面供水槽（不包括供水槽） 5 6.3 设计条件 6.3.1 设备工作级别 整机与各机构的工作级别，应采用欧洲装卸机械联合会（FEM）发表的第二组“散货连续装卸机械设计规范”。 按照该标准分类： 1、整机工作类型级别为∶A8 2、各机构工作类型级别为∶ 〃臂架皮带机∶ M8 〃臂架皮带...
