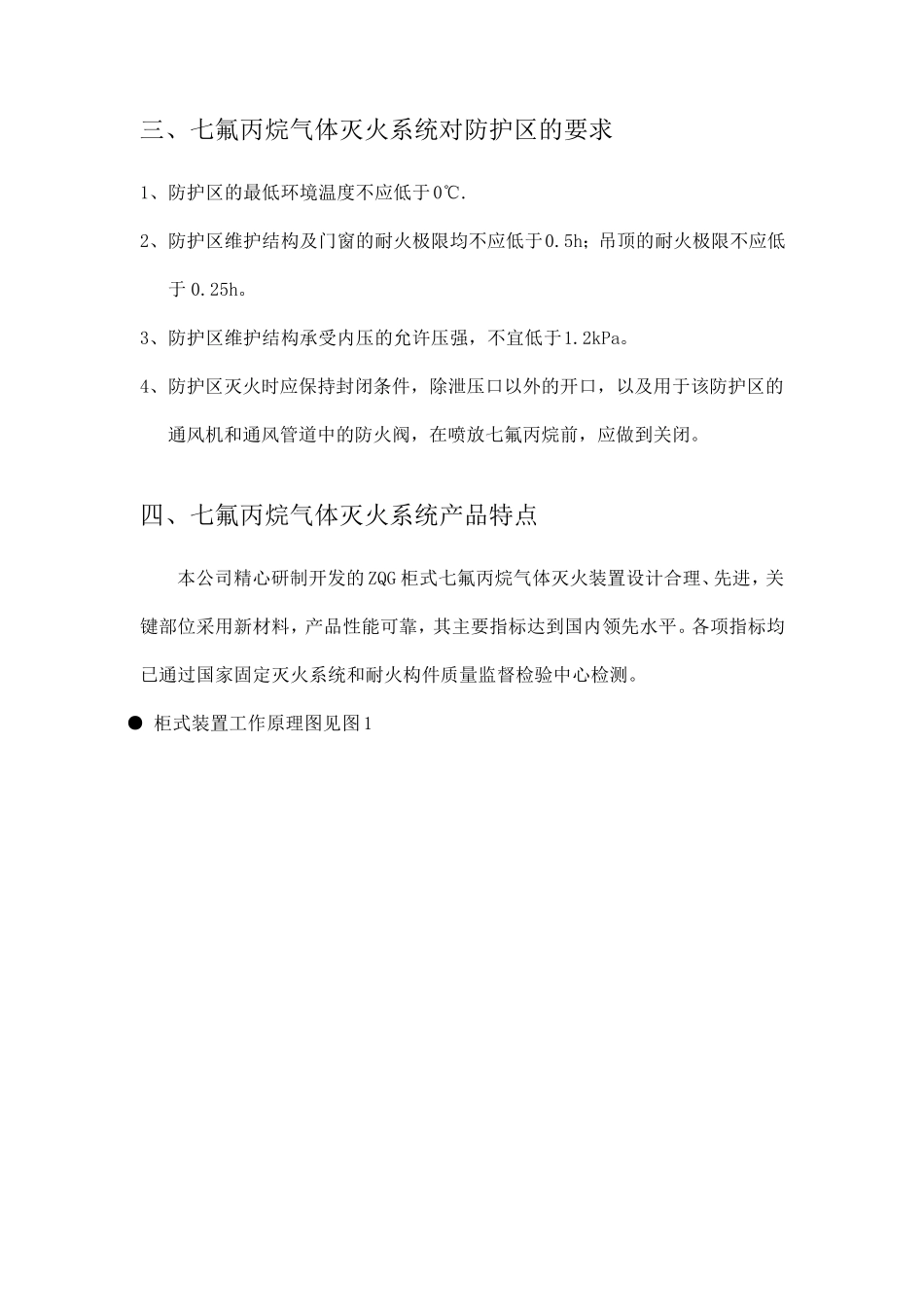

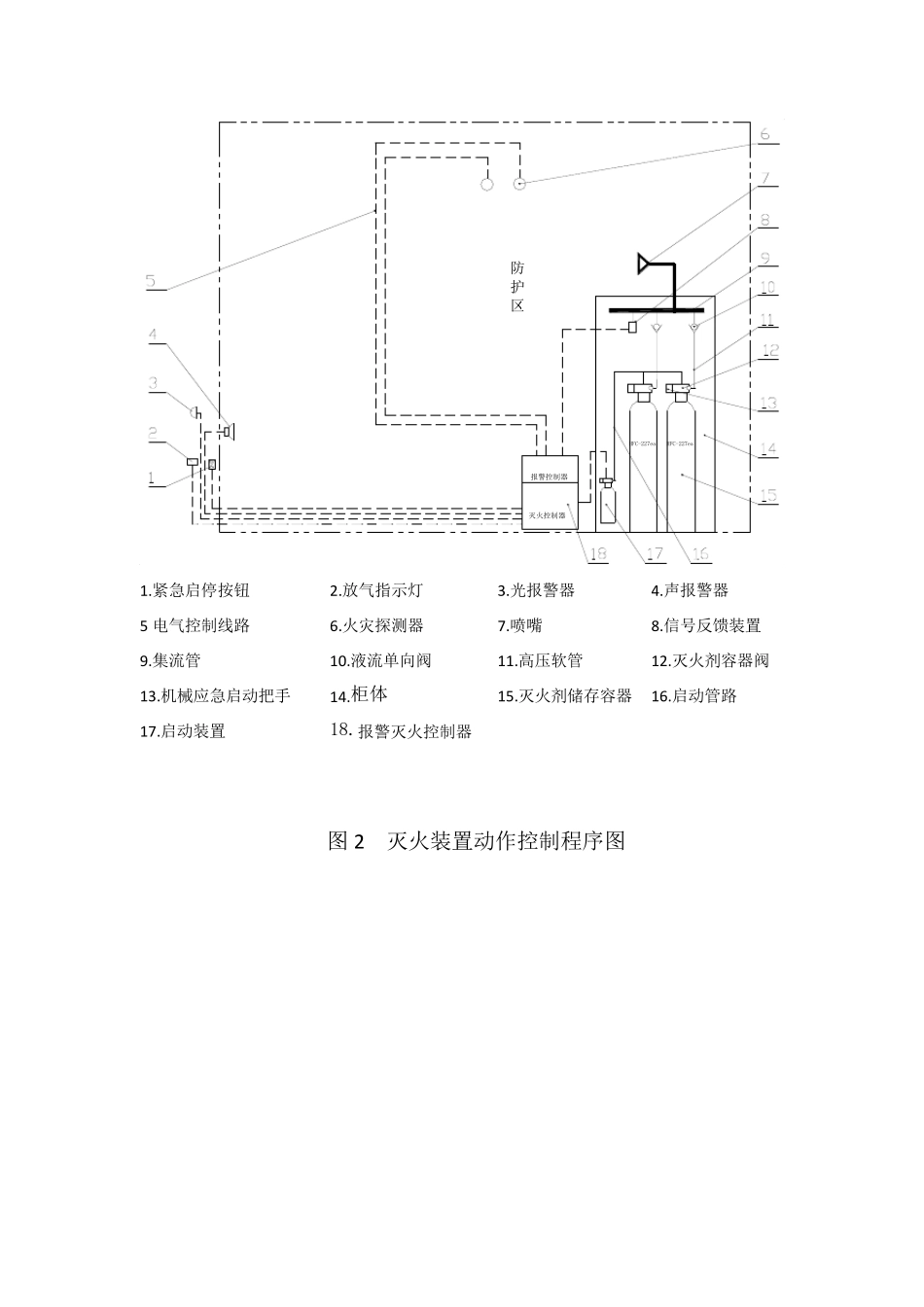

第二章 无管网七氟丙烷气体灭火系统 一、七氟丙烷气体灭火系统装置简介 柜式七氟丙烷气体灭火系统以“洁净气体”七氟丙烷作为灭火剂，灭火机理是通过惰化火焰中的活性自由基,实现断链灭火。七氟丙烷的特点是：无色无味、清洁、不导电、毒性低、灭火效率高、不污染被保护对象，特别是对大气臭氧层无任何破坏作用。在第一代的哈龙替代物中，七氟丙烷的综合性能最好。 柜式七氟丙烷气体灭火装置是一种无管网灭火设备，具有轻便、可移动、安装灵活的特点，外表美观，不破坏防护区内的整洁。灭火剂无管路损失，当火灾发生时，本装置可直接向防护区喷射灭火剂，因此灭火效率高、速度快。 本公司目前的柜式装置系列产品中，既有将报警灭火控制器安装在柜体上的产品，也可将报警灭火控制器安装在防护区外，供用户灵活选用。 二、七氟丙烷气体灭火系统适用范围 本柜式装置不用设置专用的瓶组间，整个 柜体设置在防护区内，适用于 计算 机房 、档 案 馆 、贵 重 物品库 、通讯 机房 等 空 间较 小 的防护区，几 台 柜式装置联 用也可保护较 大的保护区。当建 筑 物内无法 设置专用的瓶组间，或 虽 然 有瓶组间，但 输 送 距 离 较 远 ，不能满 足 工 程 设计 的要 求 ，或 防护区内不便安装系统管网时，可使 用本装置。 三、七氟丙烷气体灭火系统对防护区的要求 1、防护区的最低环境温度不应低于0℃. 2、防护区维护结构及门窗的耐火极限均不应低于0.5h；吊顶的耐火极限不应低于0.25h。 3、防护区维护结构承受内压的允许压强，不宜低于1.2kPa。 4、防护区灭火时应保持封闭条件，除泄压口以外的开口，以及用于该防护区的通风机和通风管道中的防火阀，在喷放七氟丙烷前，应做到关闭。 四、七氟丙烷气体灭火系统产品特点 本公司精心研制开发的ZQG 柜式七氟丙烷气体灭火装置设计合理、先进，关键部位采用新材料，产品性能可靠，其主要指标达到国内领先水平。各项指标均已通过国家固定灭火系统和耐火构件质量监督检验中心检测。 ● 柜式装置工作原理图见图 1 防护区报警控制器灭火控制器HFC-227eaHFC-227ea 1 .紧急启停按钮 2 .放气指示灯 3 .光报警器 4 .声报警器 5 电气控制线路 6 .火灾探测器 7 .喷嘴 8 .信号反馈装置 9 .集流管 1 0 .液流单向阀 1 1 .高压软管 1 2 .灭火剂容器阀 1 3 .机械应急启动把手 1 4 .柜体 1 5 .灭火剂储存容器 1 6 .启动管路 1...
