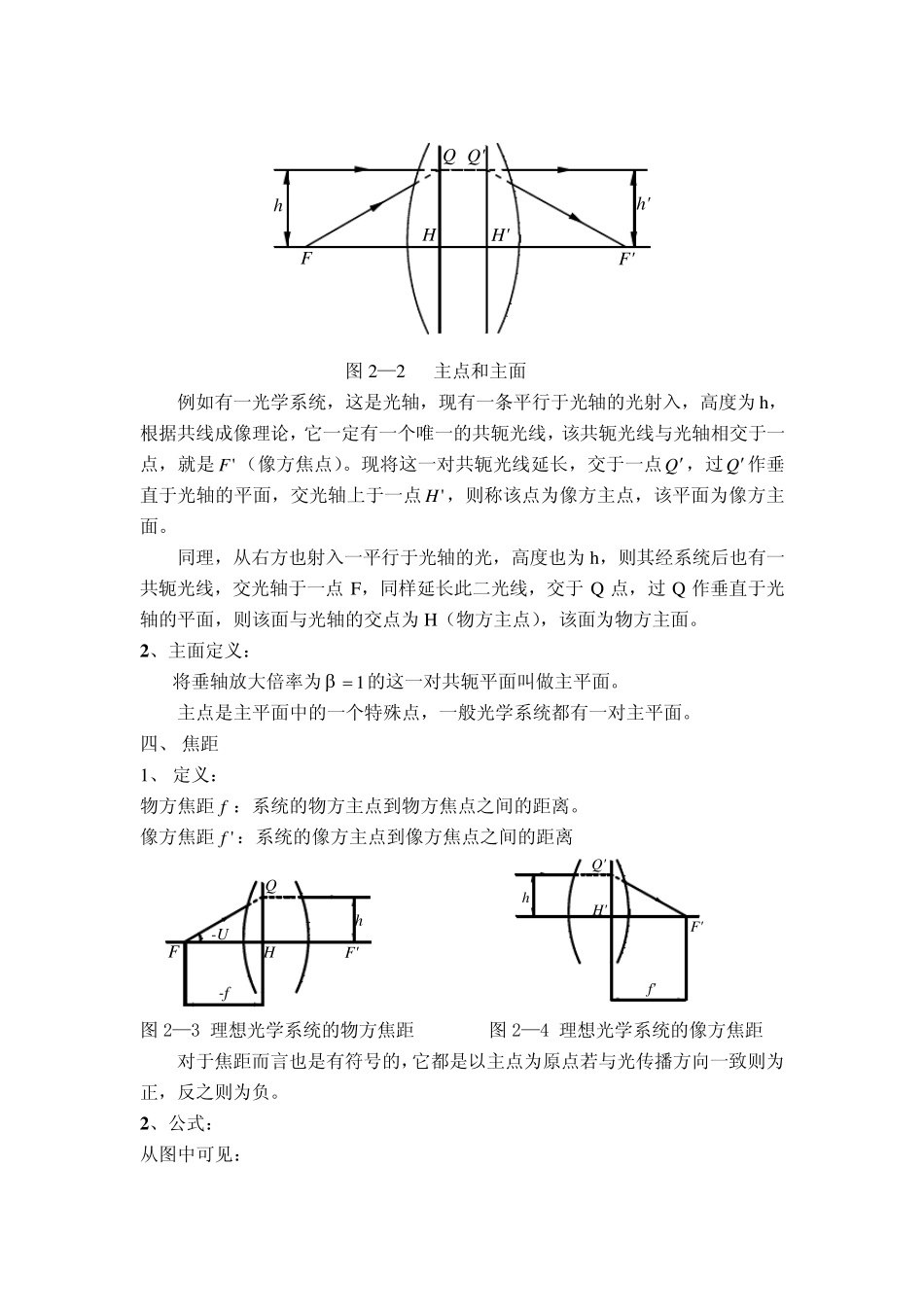

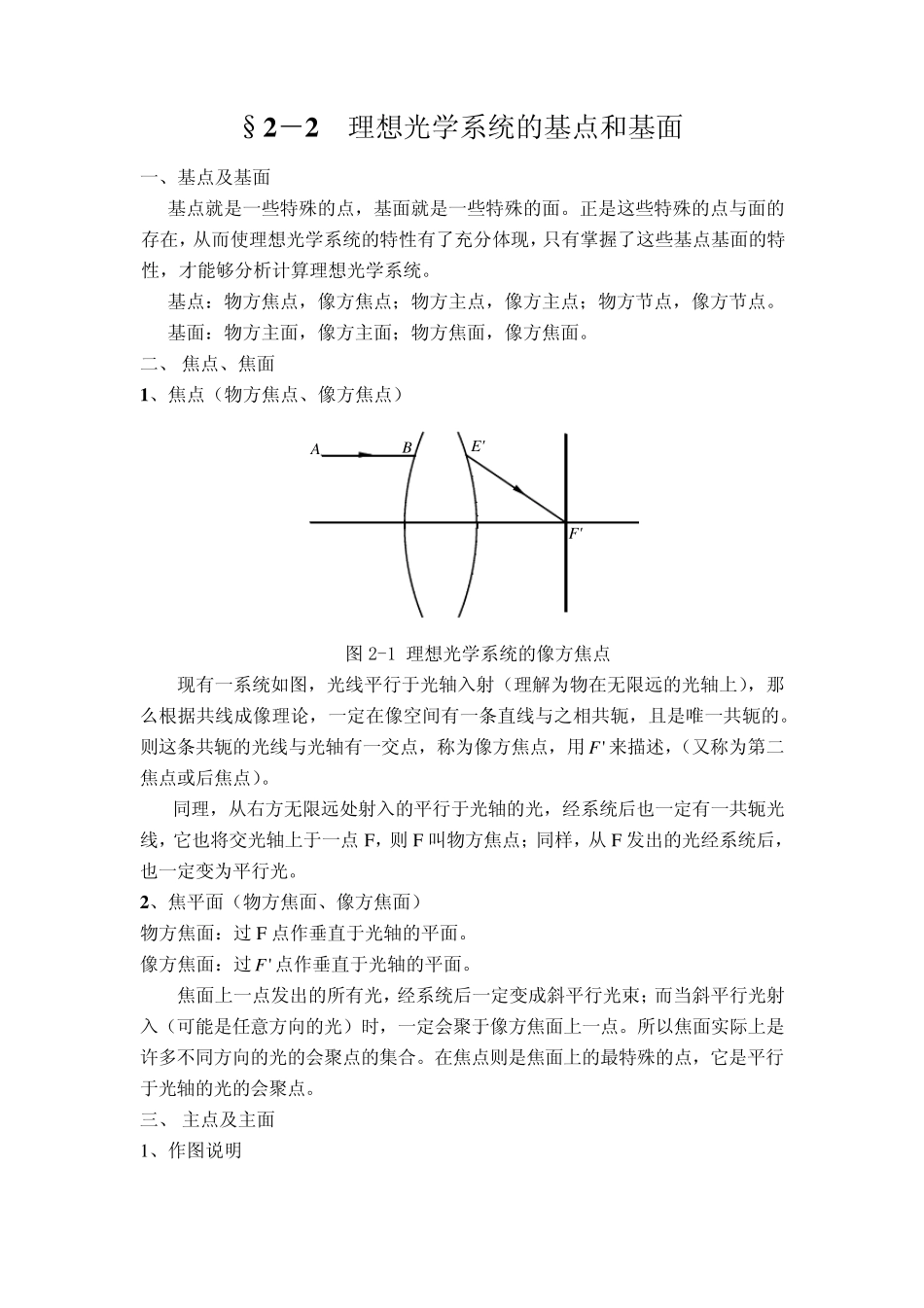

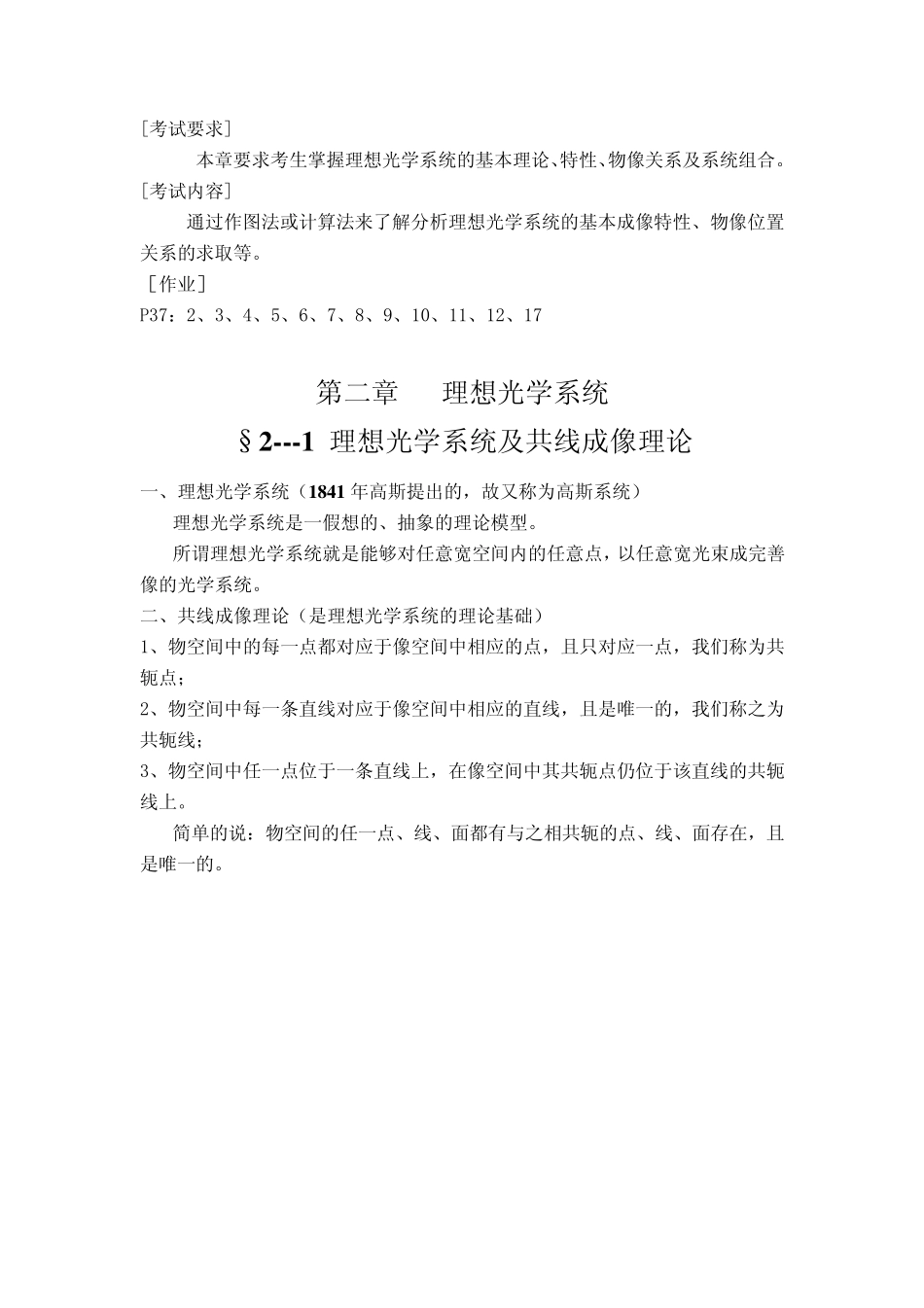

[考试要求] 本章要求考生掌握理想光学系统的基本理论、特性、物像关系及系统组合。 [考试内容] 通过作图法或计算法来了解分析理想光学系统的基本成像特性、物像位置关系的求取等。 ［作业］ P37：2、3、4、5、6、7、8、9、10、11、12、17 第二章 理想光学系统 §2 ---1 理想光学系统及共线成像理论 一、理想光学系统（1 8 4 1 年高斯提出的，故又称为高斯系统） 理想光学系统是一假想的、抽象的理论模型。 所谓理想光学系统就是能够对任意宽空间内的任意点，以任意宽光束成完善像的光学系统。 二、共线成像理论（是理想光学系统的理论基础） 1、物空间中的每一点都对应于像空间中相应的点，且只对应一点，我们称为共轭点； 2、物空间中每一条直线对应于像空间中相应的直线，且是唯一的，我们称之为共轭线； 3、物空间中任一点位于一条直线上，在像空间中其共轭点仍位于该直线的共轭线上。 简单的说：物空间的任一点、线、面都有与之相共轭的点、线、面存在，且是唯一的。 §2 －2 理想光学系统的基点和基面 一、基点及基面 基点就是一些特殊的点，基面就是一些特殊的面。正是这些特殊的点与面的存在，从而使理想光学系统的特性有了充分体现，只有掌握了这些基点基面的特性，才能够分析计算理想光学系统。 基点：物方焦点，像方焦点；物方主点，像方主点；物方节点，像方节点。 基面：物方主面，像方主面；物方焦面，像方焦面。 二、 焦点、焦面 1 、焦点（物方焦点、像方焦点） ABE 'F ' 图 2-1 理想光学系统的像方焦点 现有一系统如图，光线平行于光轴入射（理解为物在无限远的光轴上），那么根据共线成像理论，一定在像空间有一条直线与之相共轭，且是唯一共轭的。则这条共轭的光线与光轴有一交点，称为像方焦点，用来描述，（又称为第二焦点或后焦点）。 'F 同理，从右方无限远处射入的平行于光轴的光，经系统后也一定有一共轭光线，它也将交光轴上于一点 F，则 F 叫物方焦点；同样，从 F 发出的光经系统后，也一定变为平行光。 2 、焦平面（物方焦面、像方焦面） 物方焦面：过 F 点作垂直于光轴的平面。 像方焦面：过点作垂直于光轴的平面。 'F焦面上一点发出的所有光，经系统后一定变成斜平行光束；而当斜平行光射入（可能是任意方向的光）时，一定会聚于像方焦面上一点。所以焦面实际上是许多不同方向的光的会聚点的集合。在焦点则是焦面上的最特殊的点，它是平行于光轴的光的会聚点...
