第二章盖层对各种相态天然气封闭特征

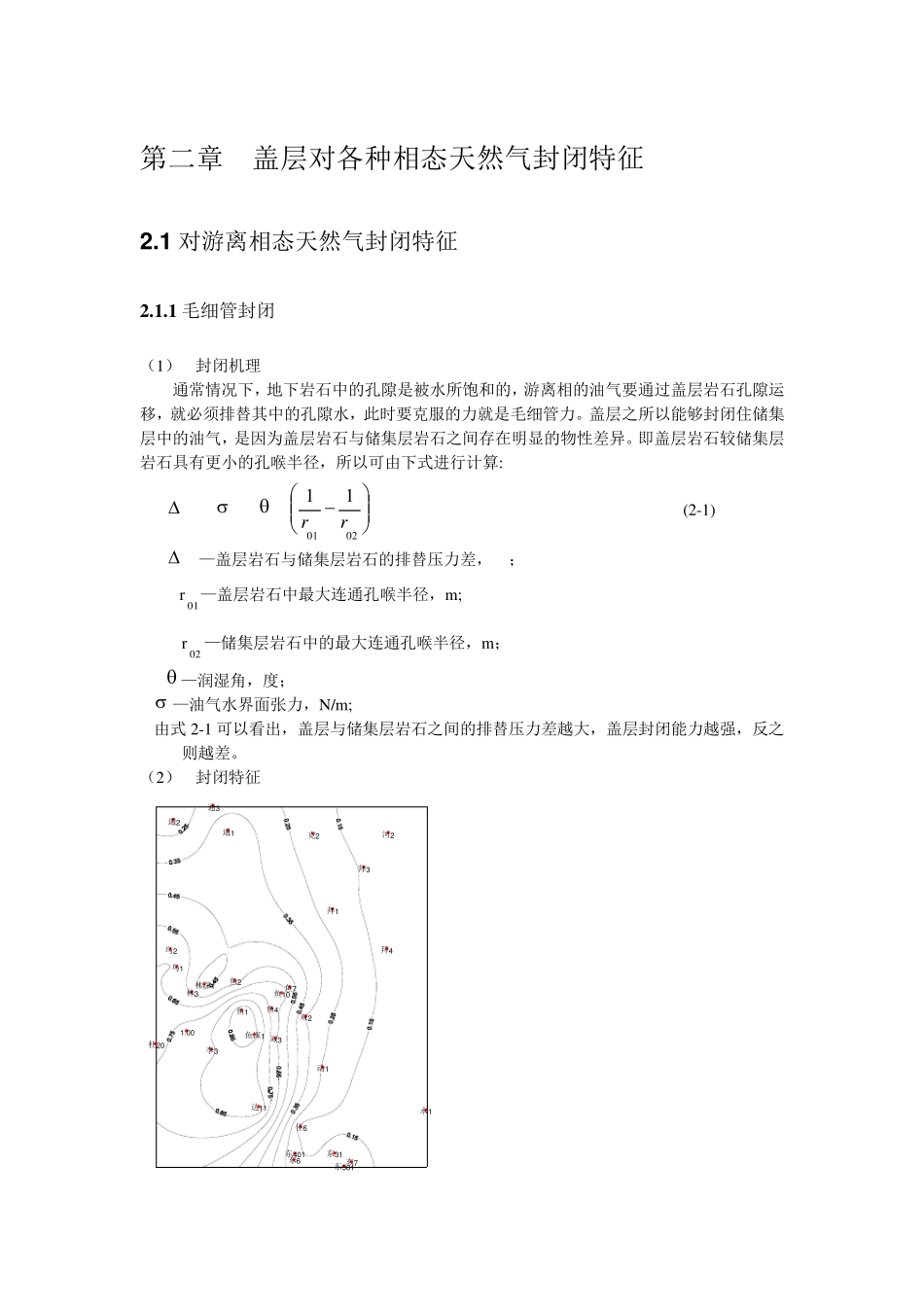

第二章 盖层对各种相态天然气封闭特征 2 .1 对游离相态天然气封闭特征 2 .1 .1 毛细管封闭 （1） 封闭机理 通常情况下，地下岩石中的孔隙是被水所饱和的，游离相的油气要通过盖层岩石孔隙运移，就必须排替其中的孔隙水，此时要克服的力就是毛细管力。盖层之所以能够封闭住储集层中的油气，是因为盖层岩石与储集层岩石之间存在明显的物性差异。即盖层岩石较储集层岩石具有更小的孔喉半径，所以可由下式进行计算:  Pc=2 cos020111rr (2-1)  Pc—盖层岩石与储集层岩石的排替压力差，Pa； r01—盖层岩石中最大连通孔喉半径，m; r02 —储集层岩石中的最大连通孔喉半径，m；  —润湿角，度；  —油气水界面张力，N/m; 由式2-1 可以看出，盖层与储集层岩石之间的排替压力差越大，盖层封闭能力越强，反之则越差。 （2） 封闭特征 拜1拜3拜4达1 1东3 1东4 0 1东5 0 1东6东7动1杜2 0河21 .0 0克2李3林深1林3任6双2双3通1通2通3乌1乌2永1鱼深1鱼1鱼1 0鱼2鱼4鱼7 拜1拜3拜4达1 1东3 1东4 0 1东5 0 1东6东7动1杜2 0河21 .0 0克2李3林深1林3任6双2双3通1通2通3乌1乌2永1鱼深1鱼1鱼1 0鱼2鱼4鱼7 图2-1 滨北地区青一段排替压力分布 图2-2 滨北地区嫩一段排替压力分布 fig.2-1 the distribution of the displacement fig.2-2 the distribution of the displacement pressure of qn1 caprock in binbei region pressure of n1 caprock in binbei region 根据泥岩实测排替压力与埋深之间的关系，利用埋深对滨北地区青山口组和嫩一、二段泥岩排替压力进行了计算结果如图2-1，2-2 所示。由图2-1 中可以看出，滨北地区青一段排替压力为 0.2~2.6Mpa,高值区主要分布在黑鱼泡凹陷中心处，排替压力大于 2.6Mpa。由此向东，向北，向西排替压力值逐渐降低，在北部和东部地区排替压力达到最小，小于 0.2Mpa。 由图2-2 可以看出，滨北地区嫩一段泥岩盖层排替压力为 0.15~0.95MPa，高值区主要分布于黑鱼泡凹陷中心处，排替压力大于 0.95MPa，由此四周排替压力值逐渐降低，在工区北部和东部地区排替压力达到最小，小于 0.25MPa，全区排替压力都小于 1。 2 .1 .2 异常孔隙流体压力 （1） 封闭机理 当泥质岩厚度较大，沉积速率较快时，在上覆沉积载荷的作用下，使其四周与渗透性储集层相邻的部分泥岩首先被迅速压实排出孔隙水，使其孔隙度和渗透...
