第二章航空摄影测量的基本知识

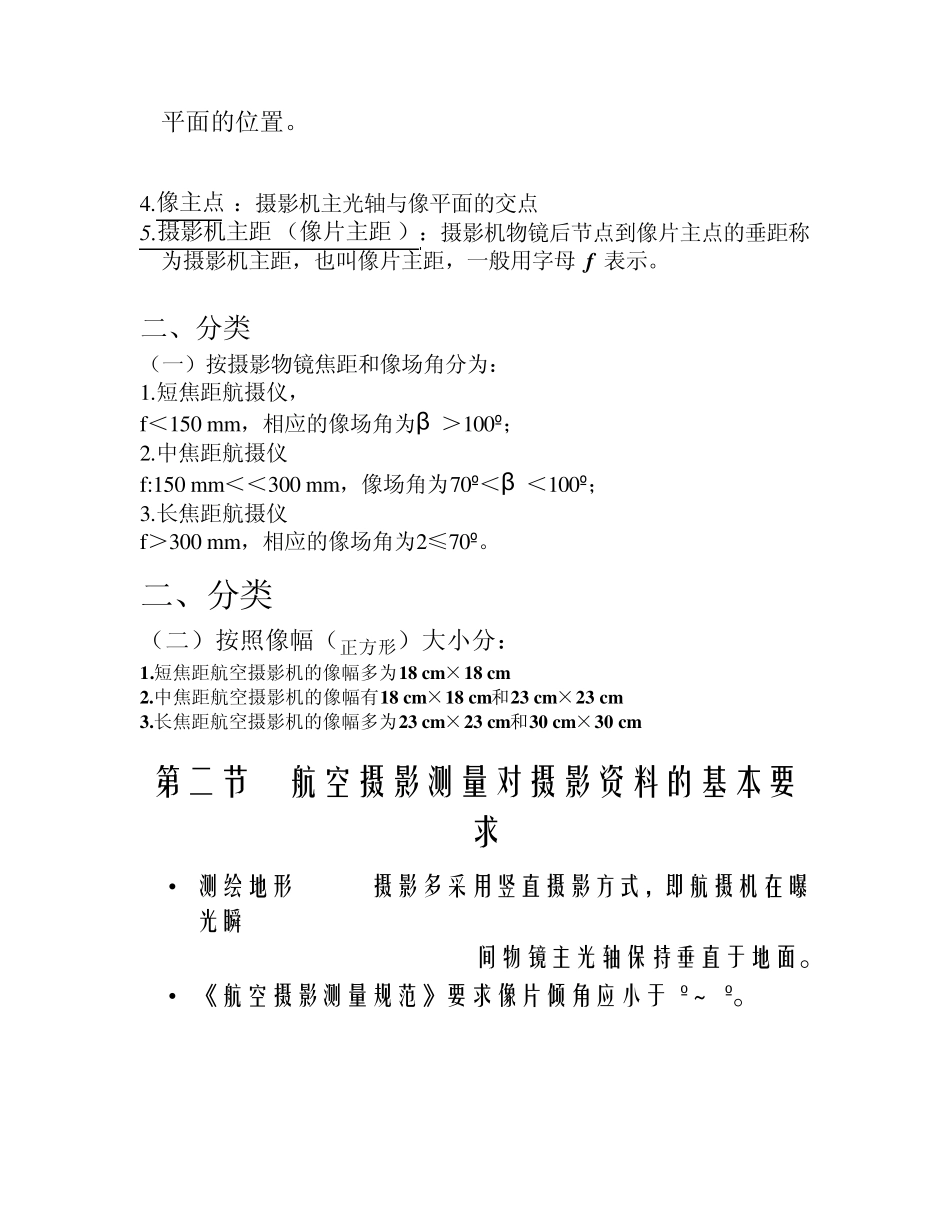

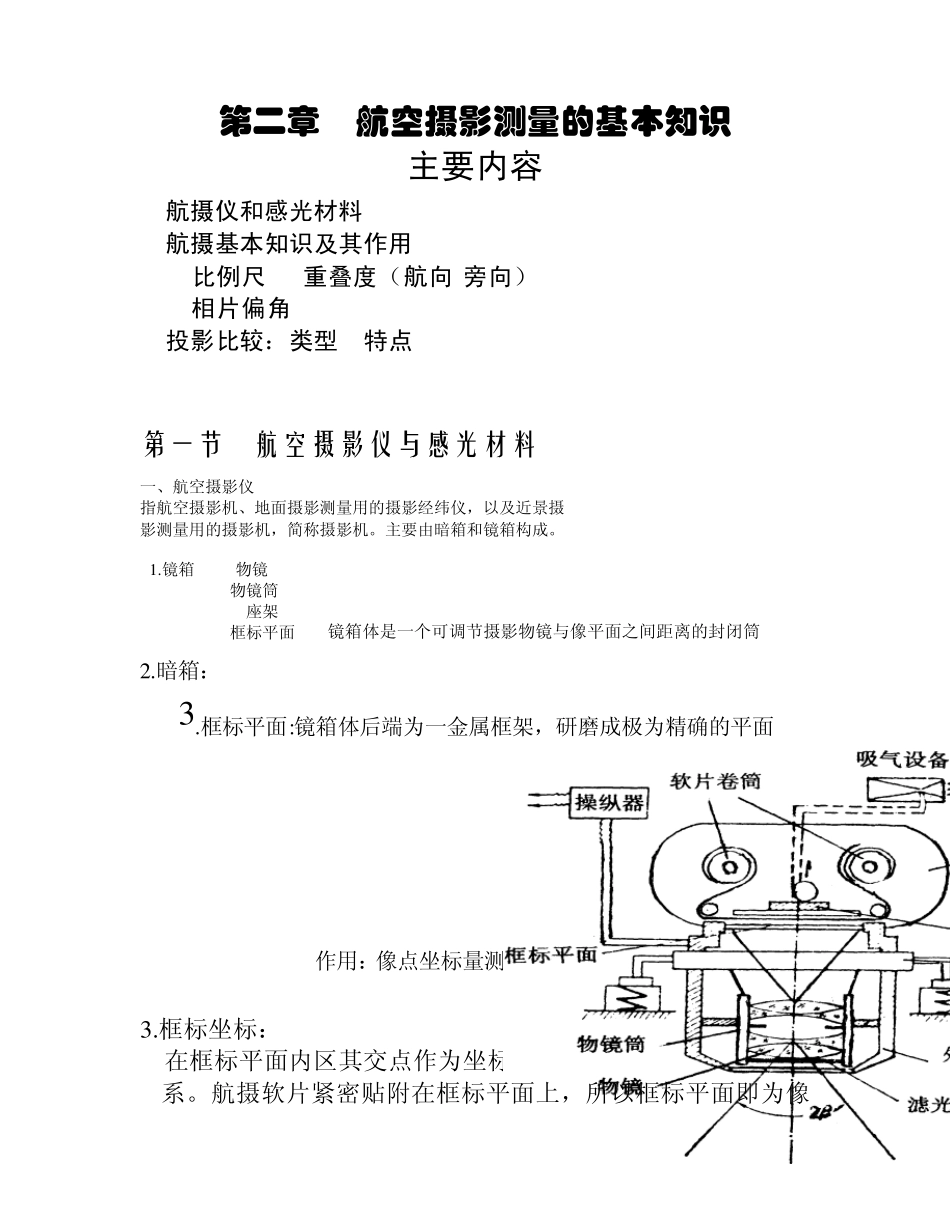

第二章 航空摄影测量的基本知识 主要内容 1.航摄仪和感光材料 2.航摄基本知识及其作用 比例尺 重叠度（航向 旁向） 相片偏角 3.投影比较：类型 特点 第一节 航空摄影仪与感光材料 一、航空摄影仪 指航空摄影机、地面摄影测量用的摄影经纬仪，以及近景摄 影测量用的摄影机，简称摄影机。主要由暗箱和镜箱构成。 1.镜箱 物镜 物镜筒 座架 框标平面 镜箱体是一个可调节摄影物镜与像平面之间距离的封闭筒 2.暗箱： 3.框标平面:镜箱体后端为一金属框架，研磨成极为精确的平面 作用：像点坐标量测 3.框标坐标： 在框标平面内区其交点作为坐标原点，建立起框标直角坐标系。航摄软片紧密贴附在框标平面上，所以框标平面即为像平面的位置。 4.像主点 ：摄影机主光轴与像平面的交点 5 .摄影机主距 （像片主距 ）：摄影机物镜后节点到像片主点的垂距称为摄影机主距，也叫像片主距，一般用字母 f 表示。 二、分类 （一）按摄影物镜焦距和像场角分为： 1.短焦距航摄仪， f＜150 m m ，相应的像场角为β ＞100º； 2.中焦距航摄仪 f:150 m m ＜＜300 m m ，像场角为70º＜β ＜100º； 3.长焦距航摄仪 f＞300 m m ，相应的像场角为2≤70º。 二、分类 （二）按照像幅（正方形）大小分： 1.短焦距航空摄影机的像幅多为18 cm ×18 cm 2.中焦距航空摄影机的像幅有18 cm ×18 cm 和23 cm ×23 cm 3.长焦距航空摄影机的像幅多为23 cm ×23 cm 和30 cm ×30 cm 第二节 航空摄影测量对摄影资料的基本要求 • 测绘地形------摄影多采用竖直摄影方式，即航摄机在曝光瞬 间物镜主光轴保持垂直于地面。 • 《航空摄影测量规范》要求像片倾角应小于2º～ 3º。 竖直航空摄影：面积、带状和独立地块航空摄影三种。 面积航空摄影：主要用于测绘地形图或 进行大面积资源调查。 带状航空摄影：主要用于公路、铁路、输电 线路定线和江、河流域的 规划与治理工程等。 独立地块航空摄影：主要用于大型工程建设和 矿山勘探部门，这种航空摄影 只拍摄少数几张具有一定重叠 度的像片。 一、航空摄影测量对空中摄影的基本要求 1 .摄影比例尺：由摄影机主距和摄影高度之比 摄影比例尺的变化要有一定的限制范围，按照摄影测量规范要求，像片 比例尺分母的相对误差一般不超过5% 2 .摄影航高：指摄影飞机在摄影瞬间相对于某一所取 基准面的高度 基准面不同------相对航高和绝对航...
