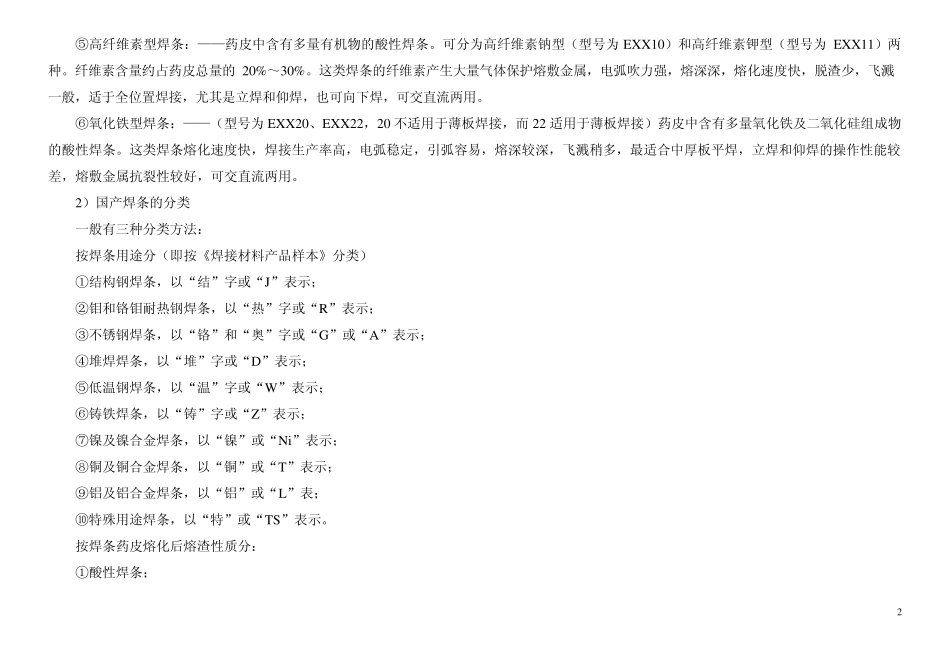

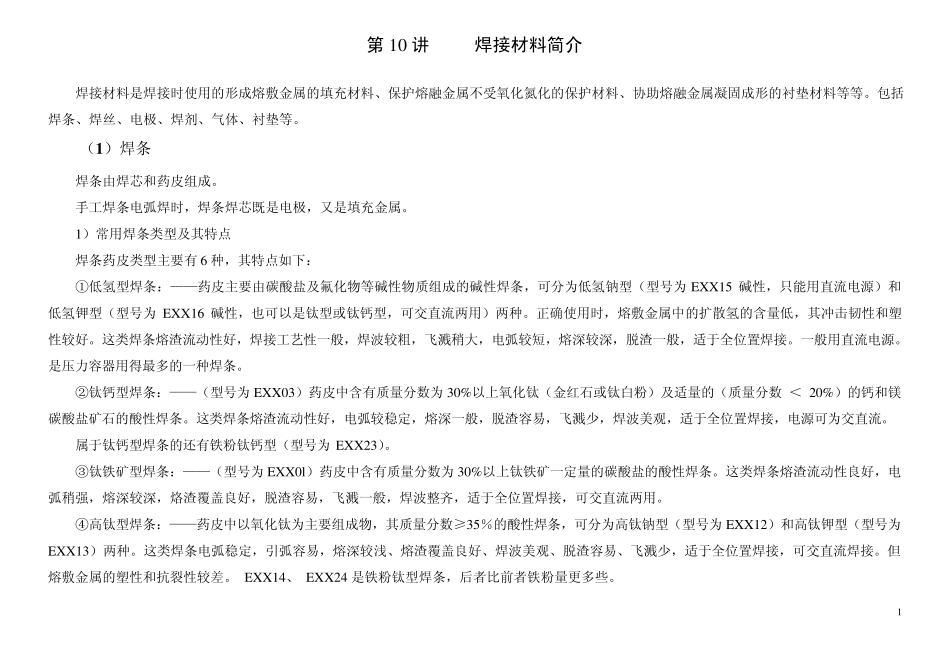

1 第10 讲 焊接材料简介 焊接材料是焊接时使用的形成熔敷金属的填充材料、保护熔融金属不受氧化氮化的保护材料、协助熔融金属凝固成形的衬垫材料等等。包括焊条、焊丝、电极、焊剂、气体、衬垫等。 （1 ）焊条 焊条由焊芯和药皮组成。 手工焊条电弧焊时，焊条焊芯既是电极，又是填充金属。 1）常用焊条类型及其特点 焊条药皮类型主要有6 种，其特点如下： ①低氢型焊条：——药皮主要由碳酸盐及氟化物等碱性物质组成的碱性焊条，可分为低氢钠型（型号为 EXX15 碱性，只能用直流电源）和低氢钾型（型号为 EXX16 碱性，也可以是钛型或钛钙型，可交直流两用）两种。正确使用时，熔敷金属中的扩散氢的含量低，其冲击韧性和塑性较好。这类焊条熔渣流动性好，焊接工艺性一般，焊波较粗，飞溅稍大，电弧较短，熔深较深，脱渣一般，适于全位置焊接。一般用直流电源。是压力容器用得最多的一种焊条。 ②钛钙型焊条：——（型号为 EXX03）药皮中含有质量分数为 30%以上氧化钛（金红石或钛白粉）及适量的（质量分数 ＜ 20%）的钙和镁碳酸盐矿石的酸性焊条。这类焊条熔渣流动性好，电弧较稳定，熔深一般，脱渣容易，飞溅少，焊波美观，适于全位置焊接，电源可为交直流。 属于钛钙型焊条的还有铁粉钛钙型（型号为 EXX23）。 ③钛铁矿型焊条：——（型号为 EXX0l）药皮中含有质量分数为 30%以上钛铁矿一定量的碳酸盐的酸性焊条。这类焊条熔渣流动性良好，电弧稍强，熔深较深，烙渣覆盖良好，脱渣容易，飞溅一般，焊波整齐，适于全位置焊接，可交直流两用。 ④高钛型焊条：——药皮中以氧化钛为主要组成物，其质量分数≥35％的酸性焊条，可分为高钛钠型（型号为 EXX12）和高钛钾型（型号为EXX13）两种。这类焊条电弧稳定，引弧容易，熔深较浅、熔渣覆盖良好、焊波美观、脱渣容易、飞溅少，适于全位置焊接，可交直流焊接。但熔敷金属的塑性和抗裂性较差。 EXX14、 EXX24 是铁粉钛型焊条，后者比前者铁粉量更多些。 2 ⑤高纤维素型焊条：——药皮中含有多量有机物的酸性焊条。可分为高纤维素钠型（型号为 EXX10）和高纤维素钾型（型号为 EXX11）两种。纤维素含量约占药皮总量的 20%～30%。这类焊条的纤维素产生大量气体保护熔敷金属，电弧吹力强，熔深深，熔化速度快，脱渣少，飞溅一般，适于全位置焊接，尤其是立焊和仰焊，也可向下焊，可交直流两用。 ⑥氧化铁型焊条：——（型号为 EXX20、EXX22，20 不适用于薄板焊接，而...
