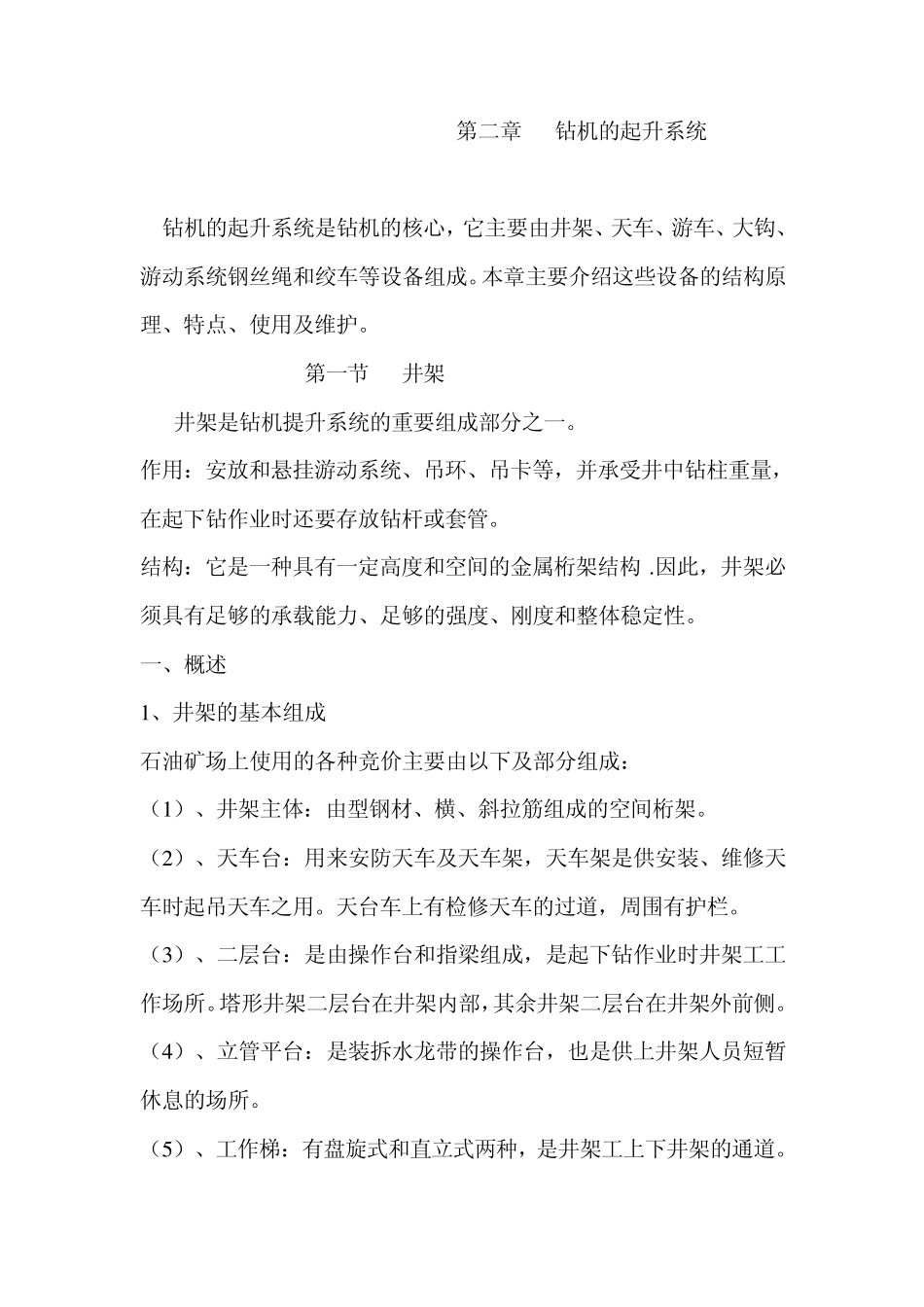

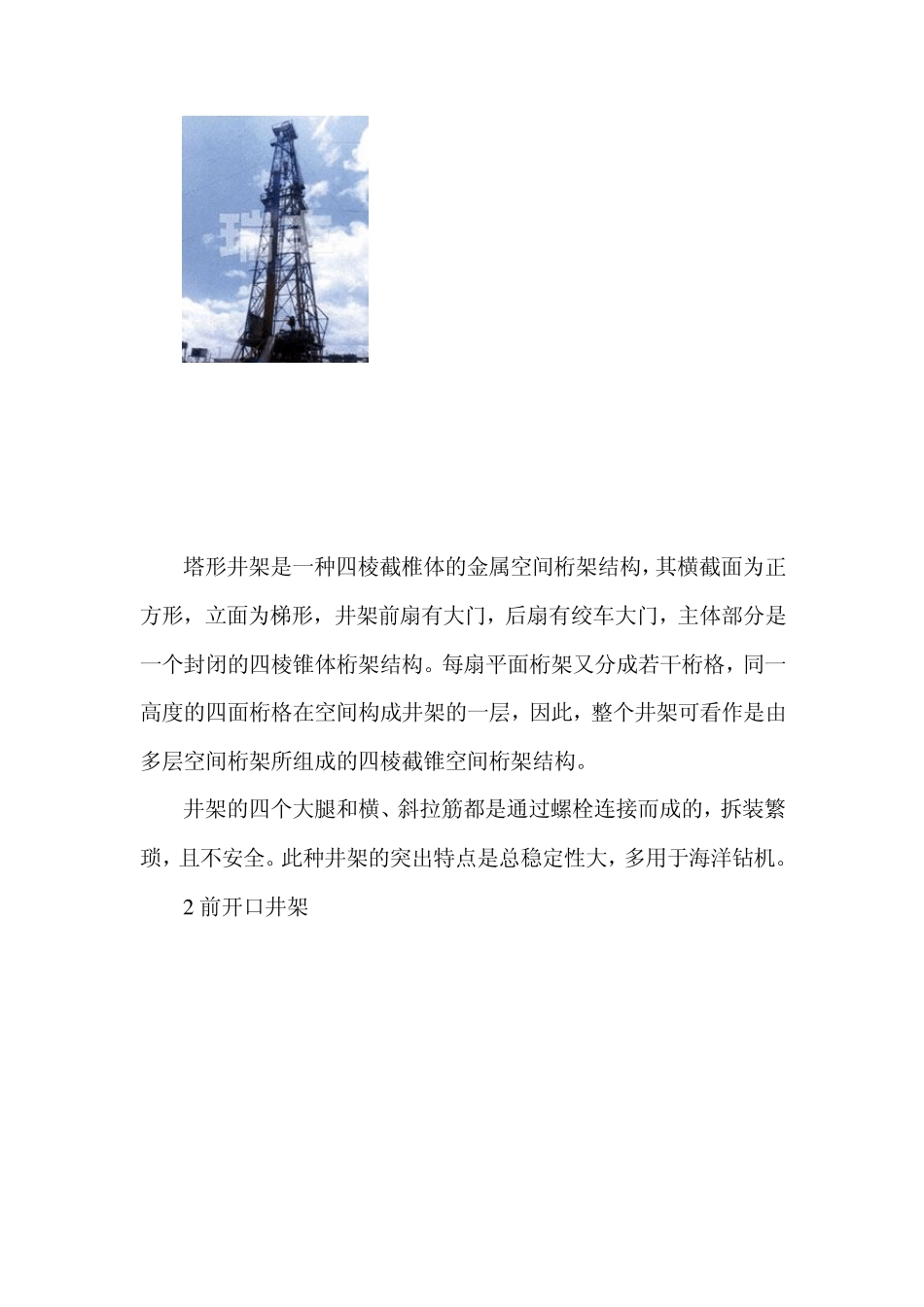

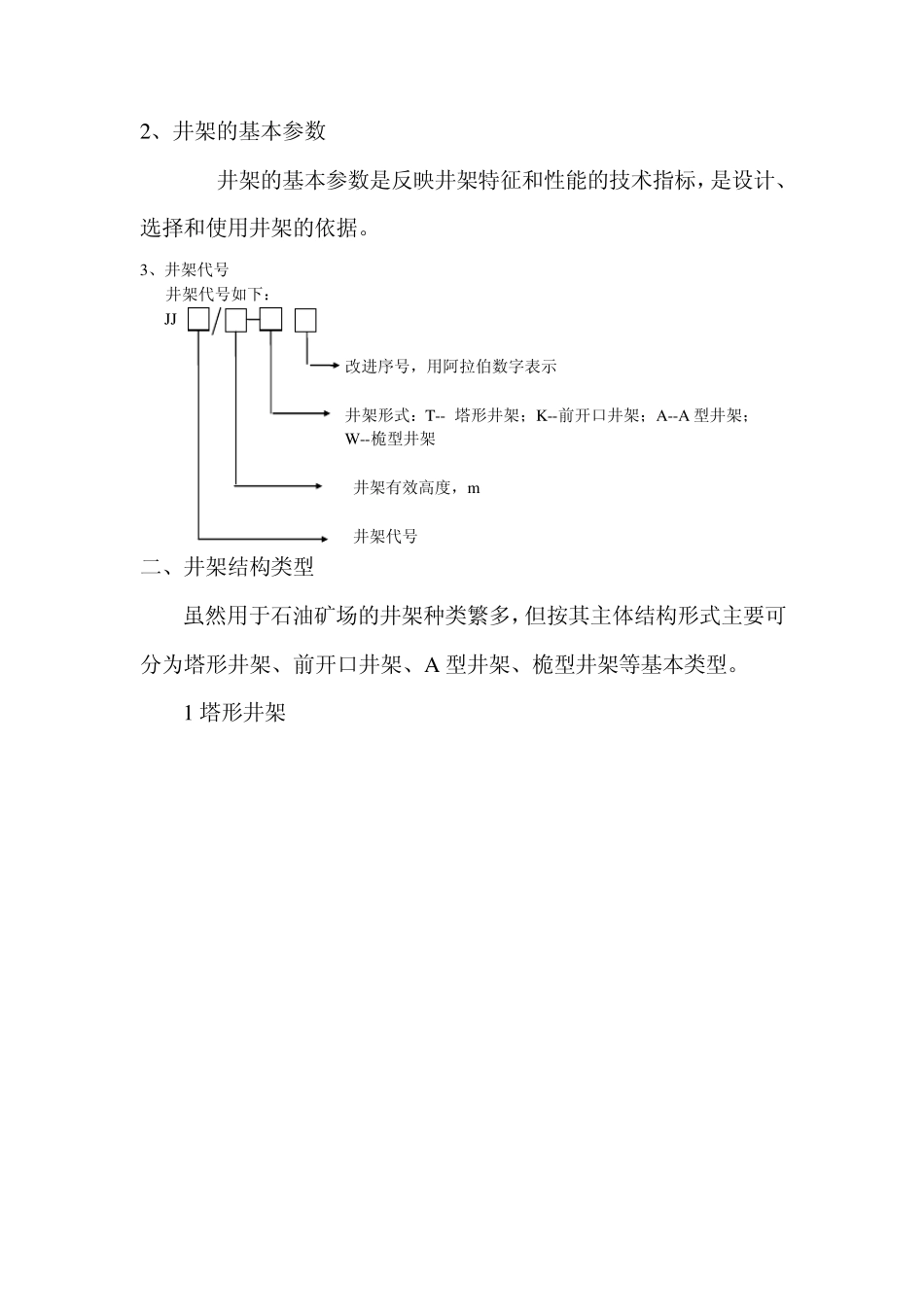

第二章 钻机的起升系统 钻机的起升系统是钻机的核心,它主要由井架、天车、游车、大钩、游动系统钢丝绳和绞车等设备组成。本章主要介绍这些设备的结构原理、特点、使用及维护。 第一节 井架 井架是钻机提升系统的重要组成部分之一。 作用:安放和悬挂游动系统、吊环、吊卡等,并承受井中钻柱重量,在起下钻作业时还要存放钻杆或套管。 结构:它是一种具有一定高度和空间的金属桁架结构 .因此,井架必须具有足够的承载能力、足够的强度、刚度和整体稳定性。 一、概述 1 、井架的基本组成 石油矿场上使用的各种竞价主要由以下及部分组成: (1 )、井架主体:由型钢材、横、斜拉筋组成的空间桁架。 (2 )、天车台:用来安防天车及天车架,天车架是供安装、维修天车时起吊天车之用。天台车上有检修天车的过道,周围有护栏。 (3 )、二层台:是由操作台和指梁组成,是起下钻作业时井架工工作场所。塔形井架二层台在井架内部,其余井架二层台在井架外前侧。 (4 )、立管平台:是装拆水龙带的操作台,也是供上井架人员短暂休息的场所。 (5 )、工作梯:有盘旋式和直立式两种,是井架工上下井架的通道。 2、井架的基本参数 井架的基本参数是反映井架特征和性能的技术指标,是设计、选择和使用井架的依据。 3、井架代号 井架代号如下: JJ 改进序号,用阿拉伯数字表示 井架形式:T-- 塔形井架;K--前开口井架;A--A 型井架; W--桅型井架 井架有效高度,m 井架代号 二、井架结构类型 虽然用于石油矿场的井架种类繁多,但按其主体结构形式主要可分为塔形井架、前开口井架、A 型井架、桅型井架等基本类型。 1 塔形井架 塔形井架是一种四棱截椎体的金属空间桁架结构,其横截面为正方形,立面为梯形,井架前扇有大门,后扇有绞车大门,主体部分是一个封闭的四棱锥体桁架结构。每扇平面桁架又分成若干桁格,同一高度的四面桁格在空间构成井架的一层,因此,整个井架可看作是由多层空间桁架所组成的四棱截锥空间桁架结构。 井架的四个大腿和横、斜拉筋都是通过螺栓连接而成的,拆装繁琐,且不安全。此种井架的突出特点是总稳定性大,多用于海洋钻机。 2 前开口井架 前开口井架又称为K 型井架,我国电动钻机大多数使用该种井架。 (1)井架本体由3--6 段焊接空间桁架结构组成,段与段之间采用销子定位,抗剪销、螺栓连接。钻台具有较大的面积,便于操作和存放立根,整体井架的前面是敞开的。 (2)这种井架可...
