第二章高精度测量仪器及其应用

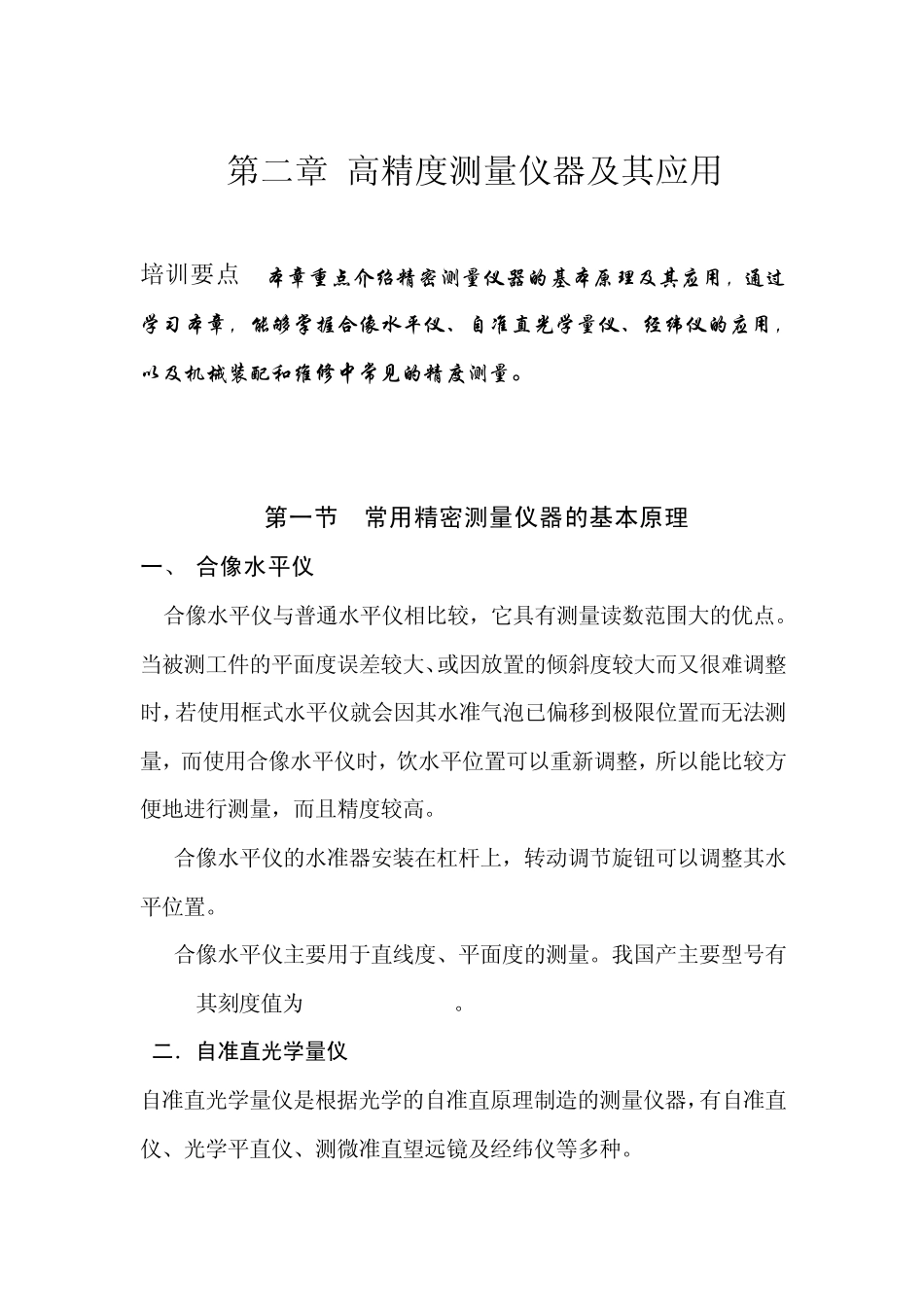

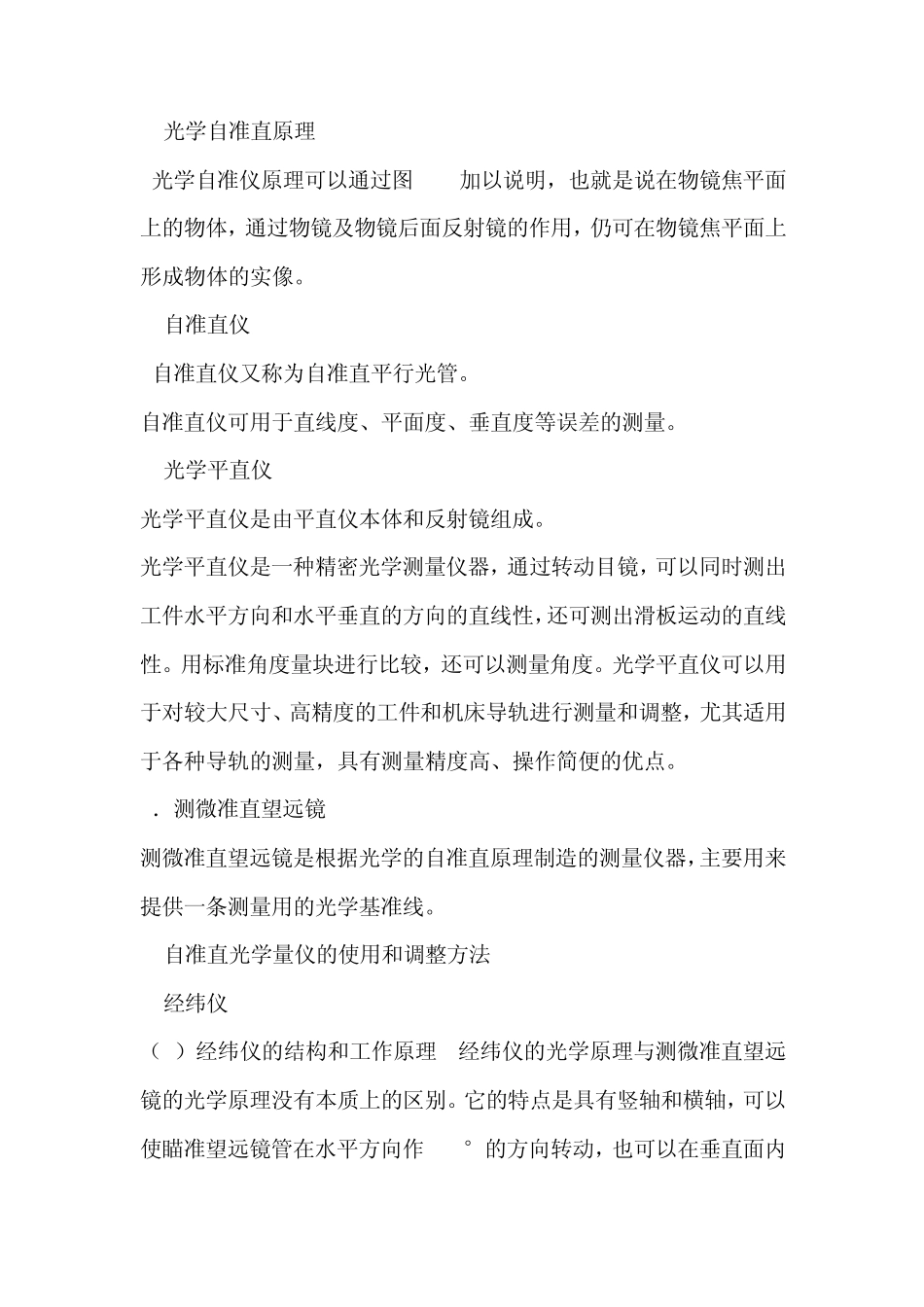

第二章 高精度测量仪器及其应用 培训要点 本章重点介绍精密测量仪器的基本原理及其应用，通过学习本章，能够掌握合像水平仪、自准直光学量仪、经纬仪的应用，以及机械装配和维修中常见的精度测量。 第一节 常用精密测量仪器的基本原理 一、 合像水平仪 合像水平仪与普通水平仪相比较，它具有测量读数范围大的优点。当被测工件的平面度误差较大、或因放置的倾斜度较大而又很难调整时，若使用框式水平仪就会因其水准气泡已偏移到极限位置而无法测量，而使用合像水平仪时，饮水平位置可以重新调整，所以能比较方便地进行测量，而且精度较高。 合像水平仪的水准器安装在杠杆上，转动调节旋钮可以调整其水平位置。 合像水平仪主要用于直线度、平面度的测量。我国产主要型号有CH66,其刻度值为 0.01mm/1000mm。 二．自准直光学量仪 自准直光学量仪是根据光学的自准直原理制造的测量仪器，有自准直仪、光学平直仪、测微准直望远镜及经纬仪等多种。 1.光学自准直原理 光学自准仪原理可以通过图 2-3加以说明，也就是说在物镜焦平面上的物体，通过物镜及物镜后面反射镜的作用，仍可在物镜焦平面上形成物体的实像。 2.自准直仪 自准直仪又称为自准直平行光管。 自准直仪可用于直线度、平面度、垂直度等误差的测量。 3.光学平直仪 光学平直仪是由平直仪本体和反射镜组成。 光学平直仪是一种精密光学测量仪器，通过转动目镜，可以同时测出工件水平方向和水平垂直的方向的直线性，还可测出滑板运动的直线性。用标准角度量块进行比较，还可以测量角度。光学平直仪可以用于对较大尺寸、高精度的工件和机床导轨进行测量和调整，尤其适用于各种导轨的测量，具有测量精度高、操作简便的优点。 4．测微准直望远镜 测微准直望远镜是根据光学的自准直原理制造的测量仪器，主要用来提供一条测量用的光学基准线。 5.自准直光学量仪的使用和调整方法 6.经纬仪 （1）经纬仪的结构和工作原理 经纬仪的光学原理与测微准直望远镜的光学原理没有本质上的区别。它的特点是具有竖轴和横轴，可以使瞄准望远镜管在水平方向作 360°的方向转动，也可以在垂直面内作大角度的俯仰。其水平面和垂直面的转角大小分别由水平度盘和垂直度盘示出，并由测微尺细分，测角精度为2″。 经纬仪是一种高精度的测量仪器，主要用于机床精度检查，如坐标镗床的水平转台、万能转台、以及精神滚齿机和齿轮磨床的精度的测量，它常与自准直光学量仪组成光学系统来被一起使用。...
