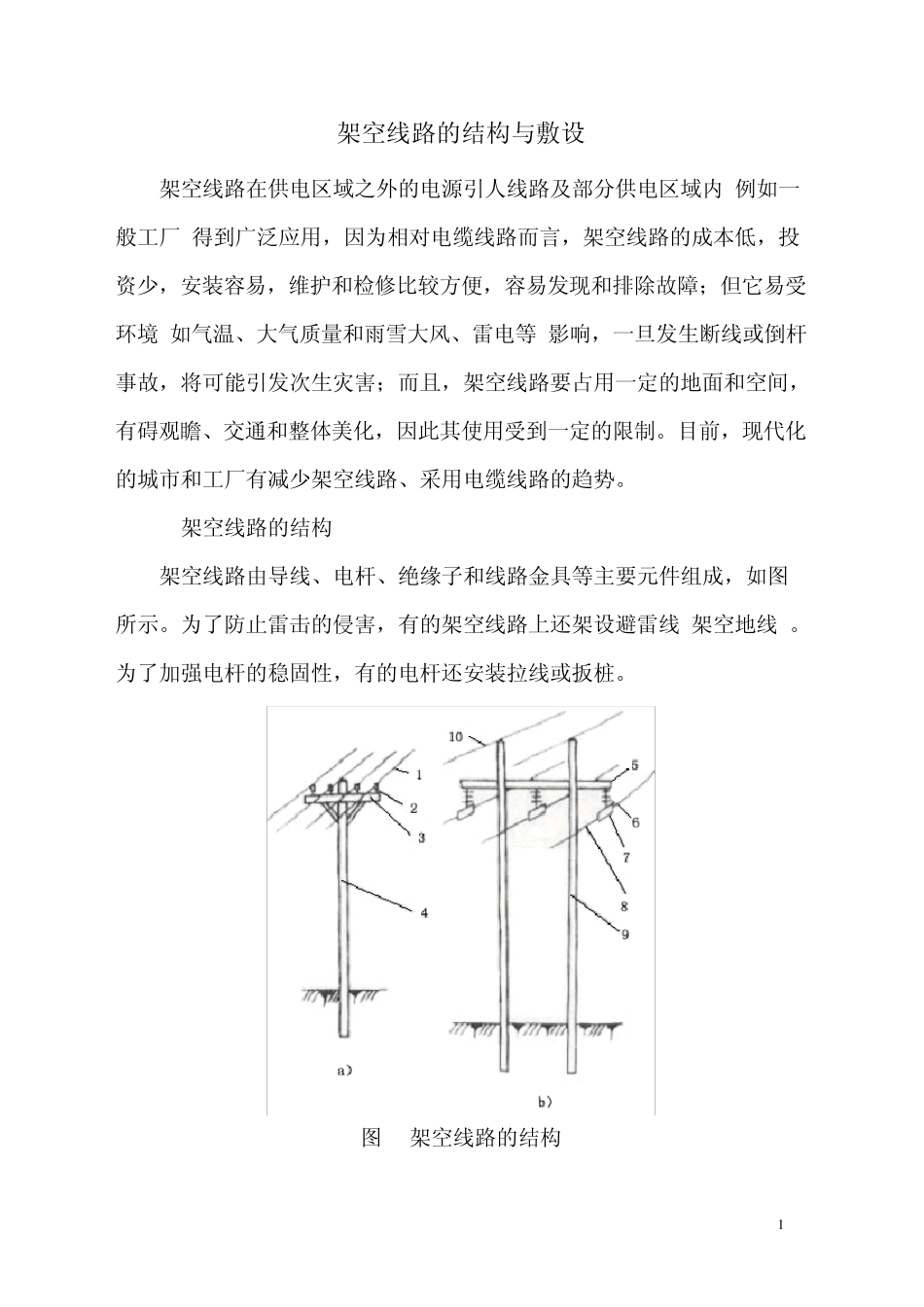

1 架空线路的结构与敷设 架空线路在供电区域之外的电源引人线路及部分供电区域内(例如一般工厂)得到广泛应用，因为相对电缆线路而言，架空线路的成本低，投资少，安装容易，维护和检修比较方便，容易发现和排除故障；但它易受环境(如气温、大气质量和雨雪大风、雷电等)影响，一旦发生断线或倒杆事故，将可能引发次生灾害；而且，架空线路要占用一定的地面和空间，有碍观瞻、交通和整体美化，因此其使用受到一定的限制。目前，现代化的城市和工厂有减少架空线路、采用电缆线路的趋势。 1.架空线路的结构 架空线路由导线、电杆、绝缘子和线路金具等主要元件组成，如图 1所示。为了防止雷击的侵害，有的架空线路上还架设避雷线(架空地线)。为了加强电杆的稳固性，有的电杆还安装拉线或扳桩。 图 1 架空线路的结构 2 1－低压导线 2－针式绝缘子 3、5－横担 4－低压电杆 6－高压悬式绝缘子 7－线夹 8－高压导线 9－高压电杆 10－避雷线 (1) 架空线路的导线 导线是架空线路的主体，担负着输送电能的任务。它架设在电杆上，须承受自重和各种外力作用，并受到环境中各有害物质的侵蚀。因此，导线必须考虑导电性能、截面、绝缘、防腐性、机械强度等要求；此外，还要求重量轻、投资省、施工方便、使用寿命长。 架空导线按电压分，有低压导线和高压导线两类。常用低压架空导线电压为 220／380V，高压架空导线大多为 10kV及以上。 按导线材料分，有铜、铝、和钢三种。铜线的导电性能好，机械强度高，耐腐蚀，但价格贵。我国铜资源缺乏，应尽量节约。铝导线的导电性能、机械强度和耐腐蚀性虽比铜导线差，但它质轻价廉，因此在可以以铝代铜的场合，应优先采用。钢的机械强度很高，且价廉，但导电性差，功率损耗大，并且易生锈，所以，钢线一般只用作避雷线，而且必须镀锌、其最小使用截面不得小于 25 。 按导线结构分,有裸导线和绝缘导线。高压架空导线一般采用裸导线，低压架空导线大多采用绝缘导线。裸导线又有单股线和多股绞线两种。架空导线一般采用多股绞线，有铜绞线（TJ）、铝绞线(LJ)和钢芯铝绞线(LGJ)。架空线路的导线一般采用铝绞线，但机械强度要求较高和 35kV及以上的架空线路上宜采用钢芯铝绞线（外层为铝线，作为载流部分；内层线芯是钢线，以增强机械强度）。在有盐雾或化学腐蚀气体存在的地区，宜采用防腐钢芯铝绞线(LGJF)或铜绞线。对工厂、城市 10kV及以下的架 3 空线路，如安全距离不能满足要求，或者靠近高...
