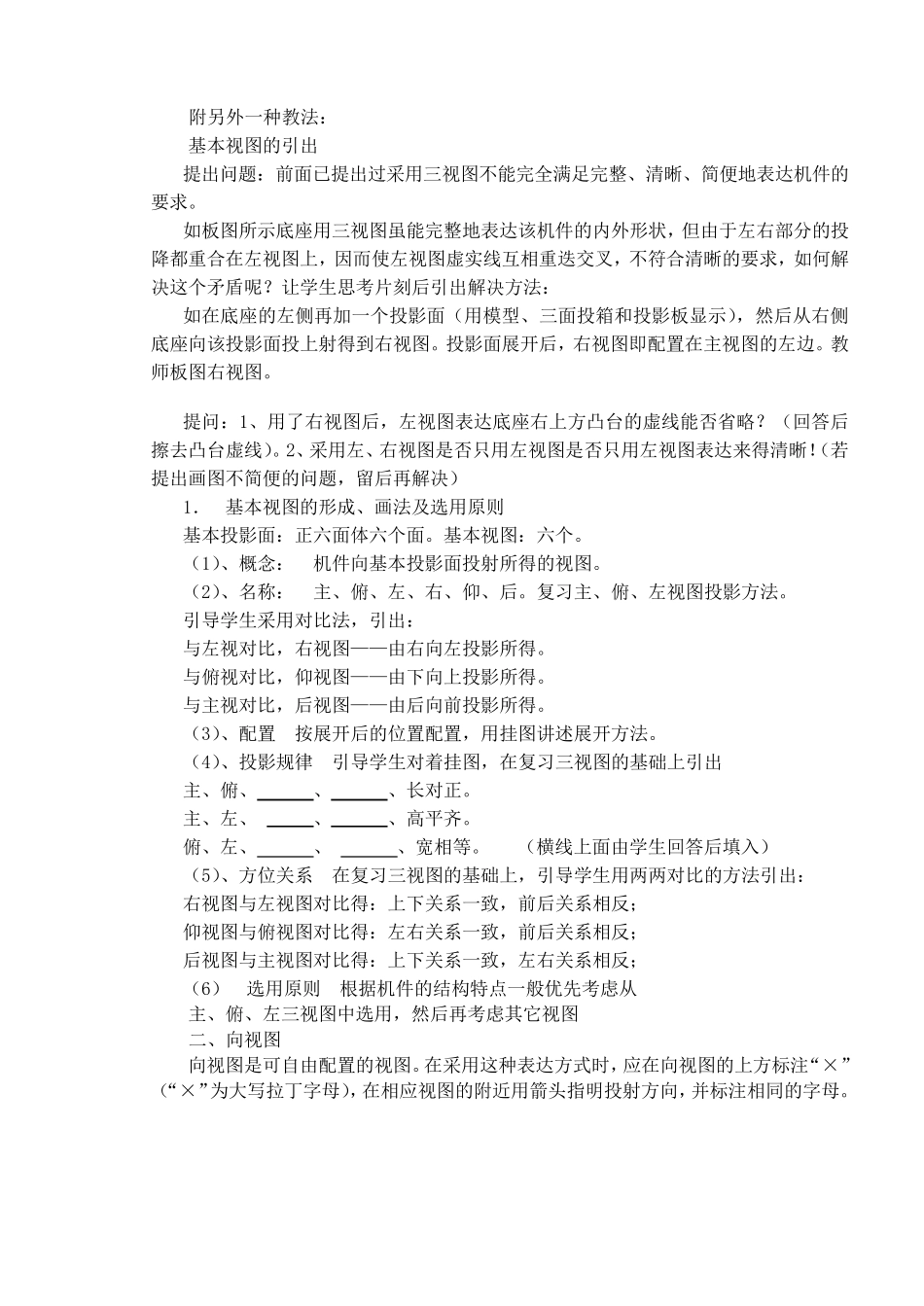

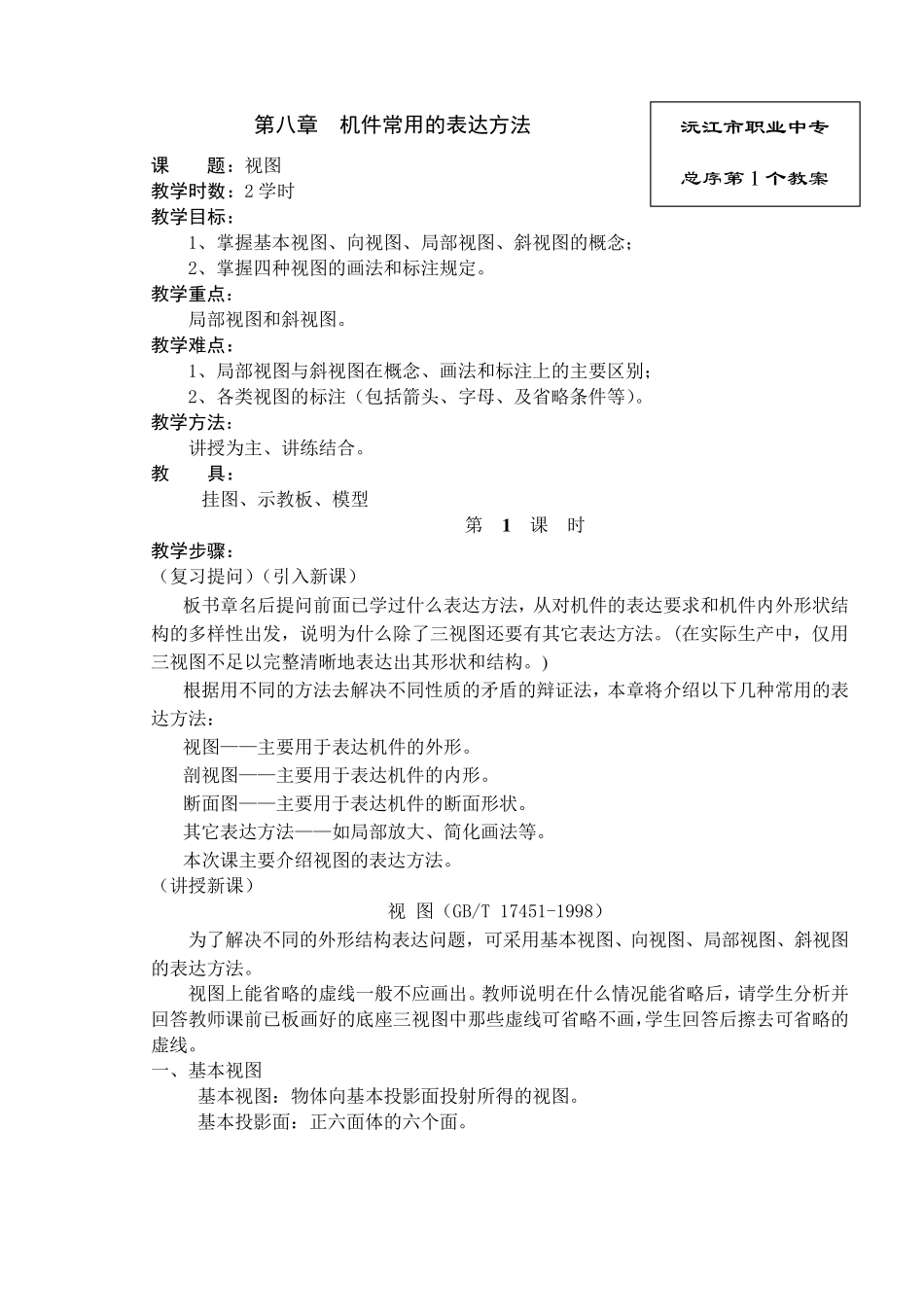

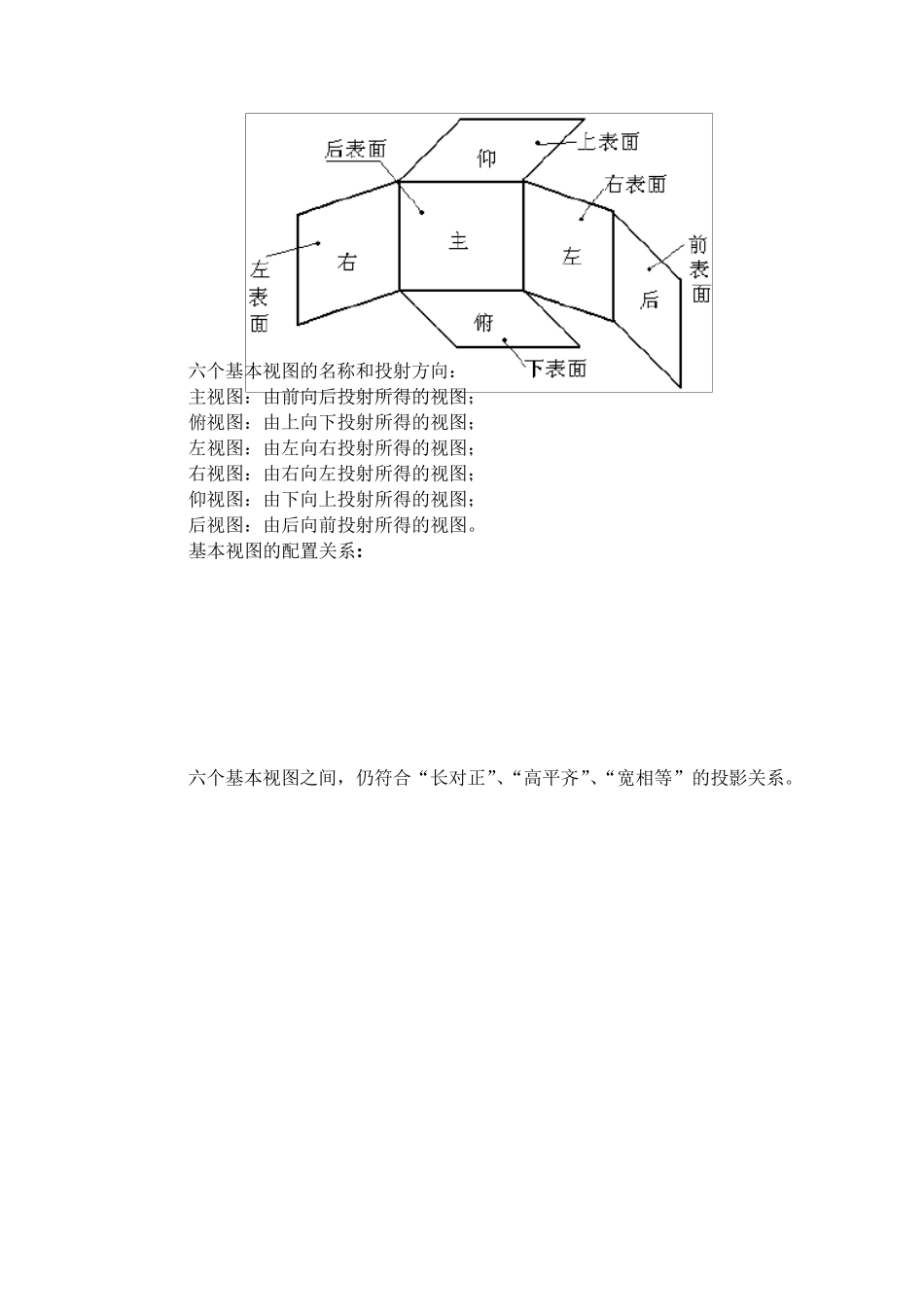

第八章 机件常用的表达方法 课 题：视 图 教学时数：2 学 时 教学目标： 1、 掌 握 基 本 视 图 、 向 视 图 、 局 部 视 图 、 斜 视 图 的 概 念 ； 2、 掌 握 四 种 视 图 的 画 法 和 标 注 规 定 。 教学重点： 局 部 视 图 和 斜 视 图 。 教学难点： 1、 局 部 视 图 与 斜 视 图 在 概 念 、 画 法 和 标 注 上 的 主 要 区 别 ； 2、 各 类 视 图 的 标 注 （ 包 括 箭 头 、 字 母 、 及 省 略 条 件 等 ）。 教学方法： 讲 授 为 主 、 讲 练 结 合 。 教 具： 挂 图 、 示 教 板 、 模 型 第 1 课 时 教学步骤： （ 复 习 提 问 ）（ 引 入 新 课 ） 板 书 章 名 后 提 问 前 面 已 学 过 什 么 表 达 方 法 ， 从 对 机 件 的 表 达 要 求 和 机 件 内 外 形 状 结构 的 多 样 性 出 发 ， 说 明 为 什 么 除 了 三 视 图 还 要 有 其 它 表 达 方 法 。 (在 实 际 生 产 中 ， 仅 用三 视 图 不 足 以 完 整 清 晰 地 表 达 出 其 形 状 和 结 构 。 ) 根 据 用 不 同 的 方 法 去 解决不 同 性 质的 矛盾的 辩证法 ， 本 章 将介绍以 下几种 常用 的 表达 方 法 ： 视 图 ——主 要 用 于表 达 机 件 的 外 形 。 剖视 图 ——主 要 用 于表 达 机 件 的 内 形 。 断面 图 ——主 要 用 于表 达 机 件 的 断面 形 状 。 其 它 表 达 方 法 ——如局 部 放大、 简化画 法 等 。 本 次课 主 要 介绍视 图 的 表 达 方 法 。 （ 讲 授 新 课 ） 视 图 （ GB/T 17451-1998） 为 了 解决不 同 的 外 形 结 构 表 达 问 题， 可采用 基 本 视 图 、 向 视 图 、 局 部 视 图 、 斜 视 图的 表 达 方 法 。 视 图 上 能省 略 的 虚线一般不 应画 出 。 教 师 说 明 在 什 么 情 况 能省 略 后 ， 请 学 生 分 析 并回 答 教 师 课 前 已 板 画 好 的 底 座 三 视 图 中 那 些 虚线可省 略 不 画 ，学 生 回 答 后 擦 去 可省 略 的虚线。 一、 基 本 视 图 基 ...
