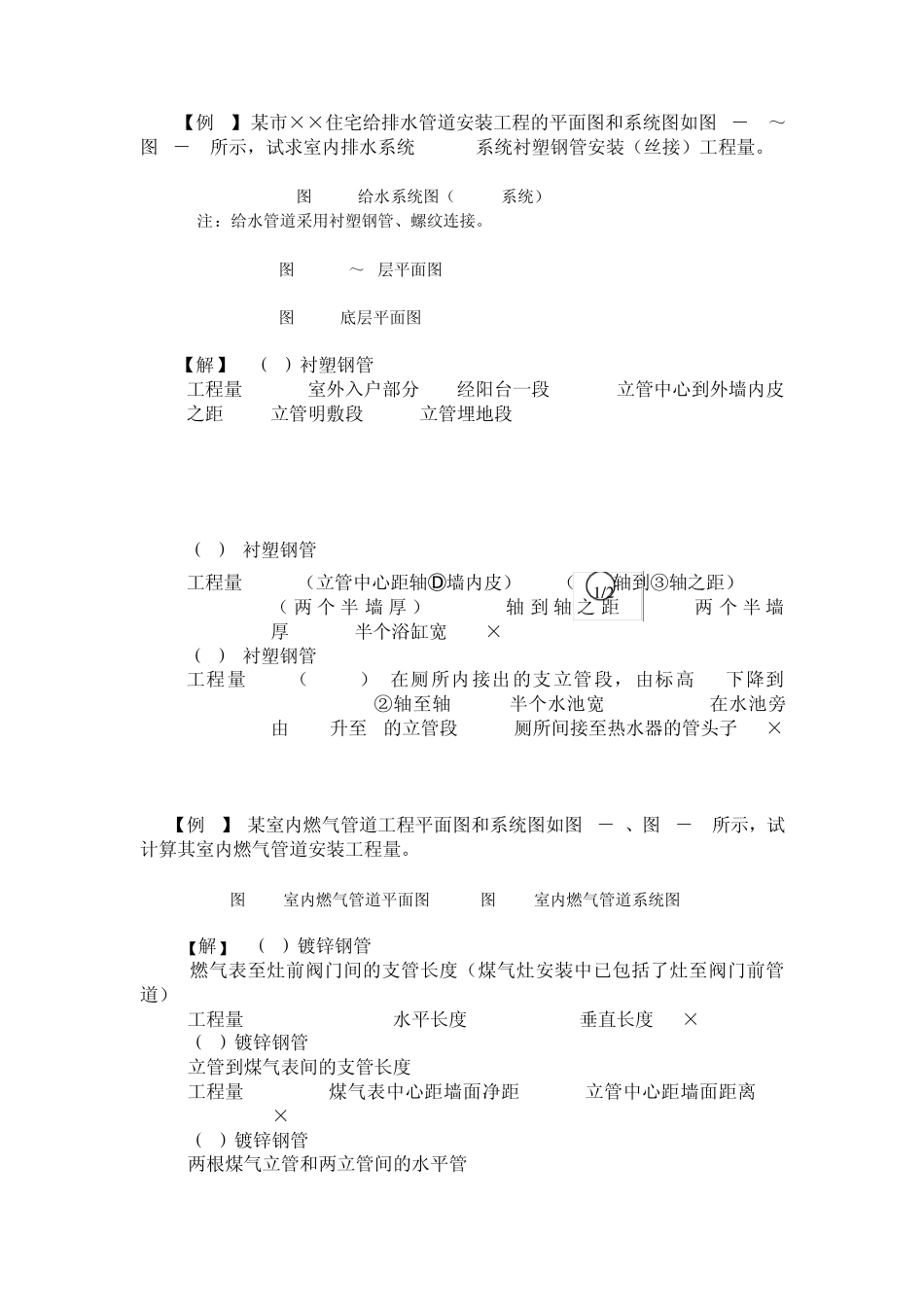

【例7】 某市××住宅给排水管道安装工程的平面图和系统图如图 8-1 ~ 图 8-3 所示,试求室内排水系统 JL -1 系统衬塑钢管安装(丝接)工程量。 图 8-1 给水系统图(JL -1系统) 注:给水管道采用衬塑钢管、螺纹连接。 图 8-2 2~5层平面图 图 8-3 底层平面图 【解】 (1)衬塑钢管 DN32 工程量 =[1.5(室外入户部分)+1(经阳台一段)+0.05(立管中心到外墙内皮之距)+13(立管明敷段)+0.4(立管埋地段)]m = 15.95m (2) 衬塑钢管 DN20 工程量 = {0.8(立管中心距轴Ⓓ墙内皮)+[1.4( 轴到③轴之距)-0.24( 两 个 半 墙 厚 ) ]+[2.6(轴 到 轴 之 距 )-0.24(两 个 半 墙厚)-0.37(半个浴缸宽)]}m×5 = 19.75m (3) 衬塑钢管 DN15 工程量 = {(1+0.3)(在厕所内接出的支立管段,由标高 1下降到-0.3)+[2.2(②轴至轴)-0.3(半个水池宽)]+(1+0.3)(在水池旁由-0.3升至 1的立管段)+0.2(厕所间接至热水器的管头子)}m×5 =23.5m 【例8】 某室内燃气管道工程平面图和系统图如图 8-4、图 8-5 所示,试计算其室内燃气管道安装工程量。 图 8-4 室内燃气管道平面图 图 8-5 室内燃气管道系统图 【解】 (1)镀锌钢管 DN15 燃气表至灶前阀门间的支管长度(煤气灶安装中已包括了灶至阀门前管道) 工程量 = [(0.78+0.12)(水平长度)+(1.9-1.5)(垂直长度)]m×10 = 13m (2)镀锌钢管 DN20 立管到煤气表间的支管长度 工程量 = [0.74(煤气表中心距墙面净距)-0.07(立管中心距墙面距离)]m×10 = 6.7m (3)镀锌钢管 DN25 两根煤气立管和两立管间的水平管 1 /2 工程量 = [2×(13.1-1.9)(每根立管长度)+3(水平管)+0.37(两墙半厚)+0.07×2(立管中心离墙距离)+2×1.2(水平管)]m = 28.31m (4)镀锌钢管 DN32 引入管长度,用户引入管是从地下引入室内,根据室内外管道分界,地上引入室内的管道以墙外三通为界 工程量 = [(2.4+0.25+2.4-0.07×2)(水平长度)+(2.6-0.5)(垂直长度)]m = 7.01m 其中,0.25为轴线外长度。 【例 1 0】 某室的采暖工程平面图和系统图如图 8-8、图 8-9 所示,试计算其钢管焊接 DN25及钢管丝接 DN20 的工程量。 图 8-8 采暖平面图 图 8-9 采暖系统图 【解】 (1) 钢管焊接 DN25 工程量={[(1.5+0.185+12.9—0.285+3.4-0.285) ×2+2.7](热水与回水管)—0.05(回水管)}m=37.48m (2)钢管丝接 DN20 工程量={[(3.1+3.15...
