绿苑坡屋面现浇混凝土施工方案

绿苑坡屋面现浇混凝土施工方案_第1页
1/7
绿苑坡屋面现浇混凝土施工方案_第2页
2/7
绿苑坡屋面现浇混凝土施工方案_第3页
3/7

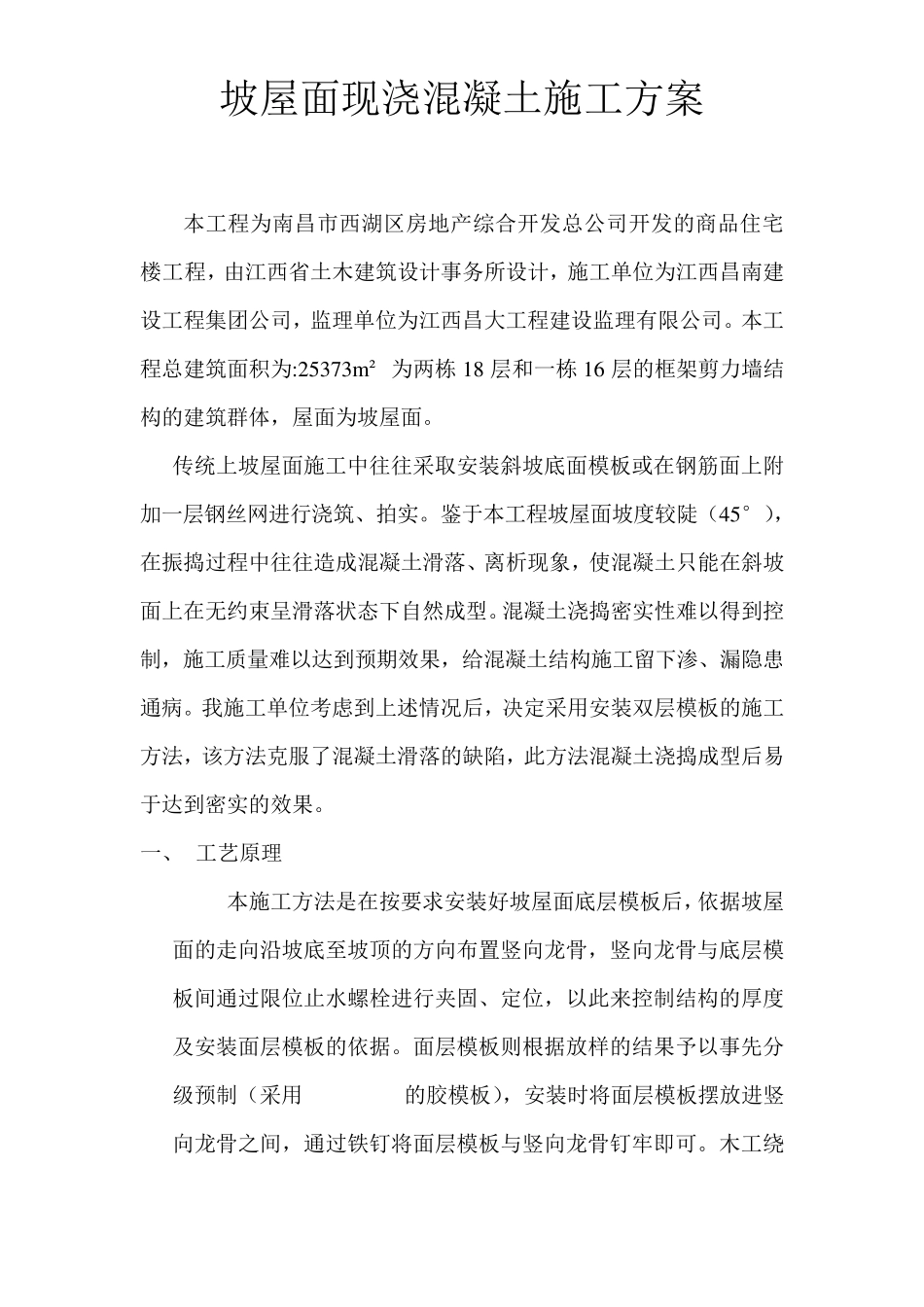

坡屋面现浇混凝土施工方案 本工程为南昌市西湖区房地产综合开发总公司开发的商品住宅楼工程,由江西省土木建筑设计事务所设计,施工单位为江西昌南建设工程集团公司,监理单位为江西昌大工程建设监理有限公司。本工程总建筑面积为:25373m ²,为两栋18 层和一栋16 层的框架剪力墙结构的建筑群体,屋面为坡屋面。 传统上坡屋面施工中往往采取安装斜坡底面模板或在钢筋面上附加一层钢丝网进行浇筑、拍实。鉴于本工程坡屋面坡度较陡(45°),在振捣过程中往往造成混凝土滑落、离析现象,使混凝土只能在斜坡面上在无约束呈滑落状态下自然成型。混凝土浇捣密实性难以得到控制,施工质量难以达到预期效果,给混凝土结构施工留下渗、漏隐患通病。我施工单位考虑到上述情况后,决定采用安装双层模板的施工方法,该方法克服了混凝土滑落的缺陷,此方法混凝土浇捣成型后易于达到密实的效果。 一、 工艺原理 本施工方法是在按要求安装好坡屋面底层模板后,依据坡屋面的走向沿坡底至坡顶的方向布置竖向龙骨,竖向龙骨与底层模板间通过限位止水螺栓进行夹固、定位,以此来控制结构的厚度及安装面层模板的依据。面层模板则根据放样的结果予以事先分级预制(采用 915*1830的胶模板),安装时将面层模板摆放进竖向龙骨之间,通过铁钉将面层模板与竖向龙骨钉牢即可。木工绕 坡屋面四周从下至上分级安装面层模板,每安装完一级即可浇筑混凝土,泥水工绕坡屋面四周浇筑已安装好一级模板的混凝土。采用逐级安装、逐级浇筑的方法、相互依次循环进行,直至浇筑结束。 二、工艺流程及操作要点 ⒈工艺流程 放 样 立钢管支承架 安装底板主楞木 安装底板次楞木 安装底层面板 弹线、放样(限位止水螺栓)的位置 钻孔,模板面清理 绑扎斜屋面钢筋 安放限位止水螺栓 布置竖向龙骨,并锁紧螺栓螺帽 隐蔽验收 ⒉施工要点 ⑴、为了避免在浇捣混凝土过程中板面钢筋下陷,保证上层板筋的有效高度,在双层钢筋网之间应增设有效的支撑马凳筋,支撑马凳筋采用φ (HPB235)10,间距为600mm×600mm,同一方向上的支撑不少于 2道,且距板筋末端不大于 150mm。 ⑵、钢筋相互间应绑扎牢固,以防止浇捣混凝土时,因碰撞、振动使绑扣松散,钢筋移位,造成露筋。 ⑶、马凳筋与上、下层钢筋接触点采用点焊,同时在其周边2~3道范围内的上、下层钢筋网也采取点焊,以加强钢筋网整体稳定性。 ⑷、绑扎钢筋时,应按设计规定留足保护层。留设保护层,应以相同配合比的...
