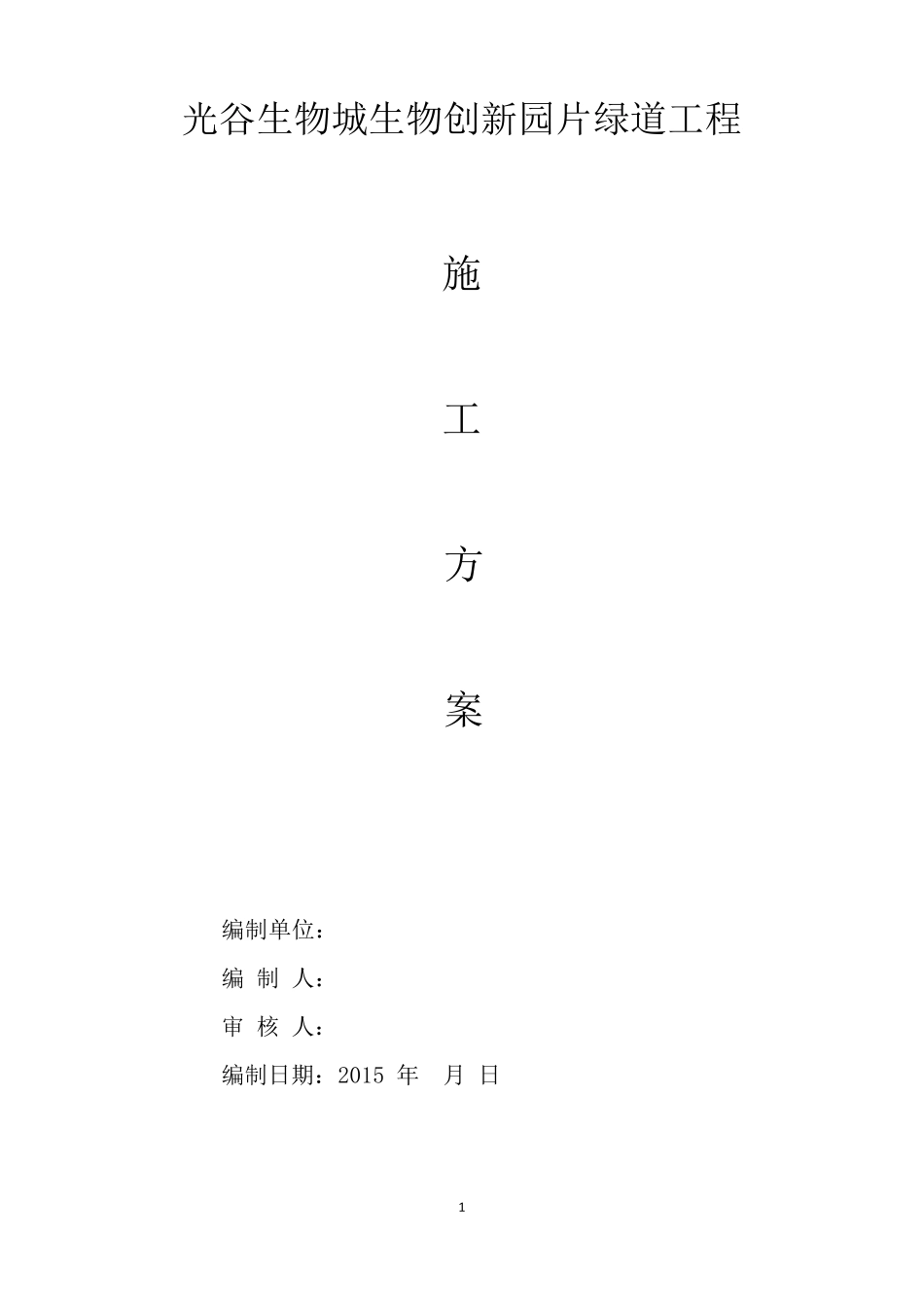

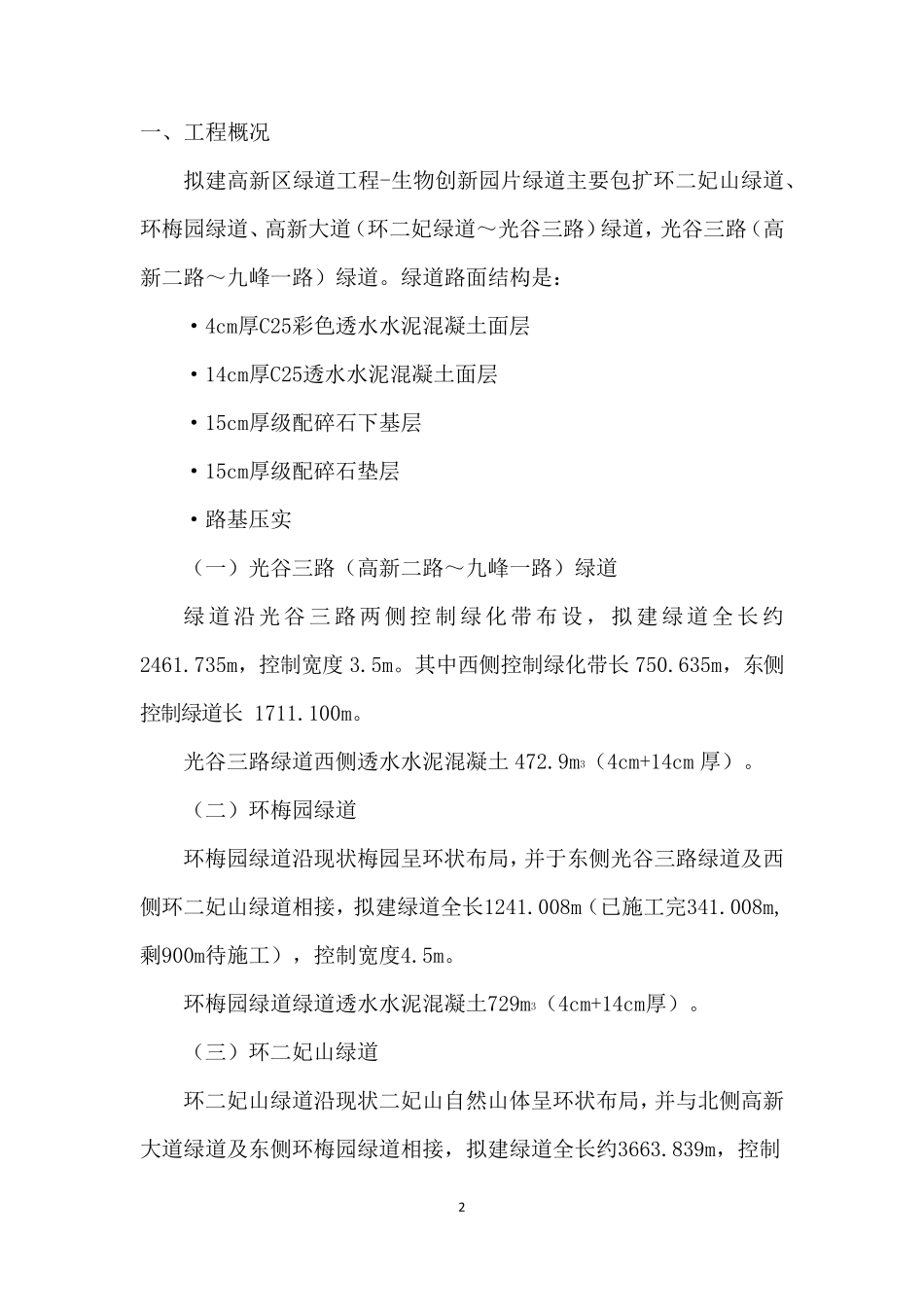

1 光谷生物城生物创新园片绿道工程 施 工 方 案 编制单位： 编 制 人： 审 核 人： 编制日期：2015 年 月 日 2 一、工程概况 拟建高新区绿道工程-生物创新园片绿道主要包扩环二妃山绿道、环梅园绿道、高新大道（环二妃绿道～光谷三路）绿道，光谷三路（高新二路～九峰一路）绿道。绿道路面结构是： ·4cm厚C25彩色透水水泥混凝土面层 ·14cm厚C25透水水泥混凝土面层 ·15cm厚级配碎石下基层 ·15cm厚级配碎石垫层 ·路基压实 （一）光谷三路（高新二路～九峰一路）绿道 绿道沿 光谷三路两 侧 控 制 绿化 带 布 设 ，拟建绿道全 长 约2461.735m，控制宽度 3.5m。其中西侧控制绿化带长 750.635m，东侧控制绿道长 1711.100m。 光谷三路绿道西侧透水水泥混凝土 472.9m3（4cm+14cm 厚）。 （二）环梅园绿道 环梅园绿道沿现状梅园呈环状布局，并于东侧光谷三路绿道及西侧环二妃山绿道相接，拟建绿道全长1241.008m（已施工完341.008m,剩900m待施工），控制宽度4.5m。 环梅园绿道绿道透水水泥混凝土729m3（4cm+14cm厚）。 （三）环二妃山绿道 环二妃山绿道沿现状二妃山自然山体呈环状布局，并与北侧高新大道绿道及东侧环梅园绿道相接，拟建绿道全长约3663.839m，控制 3 宽度2.5～4.5m。平面规划采用北京坐标系对道路进行定位，环山绿道沿线依山就势，蜿蜒盘旋，平曲线半径R=10～1000m。环二妃山绿道南段为利用现状水泥路加铺，全755.29m，绿道宽度2.5m；东段为新建段，全长794.649m，绿道宽度4.5m；北段为新建段，全长2113.900m，绿道宽度4.5m。 1）北段绿道透水水泥混凝土1712.34m3（4cm+14cm厚）。 2）东段绿道（D 0+000至D 0+643.873段）透水水泥混凝土521.5m3（4cm+14cm厚）；东段绿道（D 0+643.873至D 0+794.649段，长150.776 m）透水水泥混凝土122.1m3（4cm+14cm厚） 二、施工工艺流程操作方法 （一） 施工流程图 路缘石安装→摊铺底层透水混凝土（14cm 厚）→找平、压实及抹平→摊铺彩色面层透水混凝土（4cm 厚）→找平→边角修整→抹平 机抹平→铺盖塑料薄膜、养护→切割伸缩缝→表面冲洗吹灰 透水混凝土材料组成：透水混凝土专用增强剂、水泥、碎石、水组成。 （二）搅拌 根据设计要求配合比核对石、水泥、增强剂等材料的规格及等级，检查磅秤的精确性，严格掌控配合比。 采用三次加料方法拌制透水混凝土。具体加料顺序和搅拌时间为： 4 先将100%的骨料和70%的拌和水预先...
