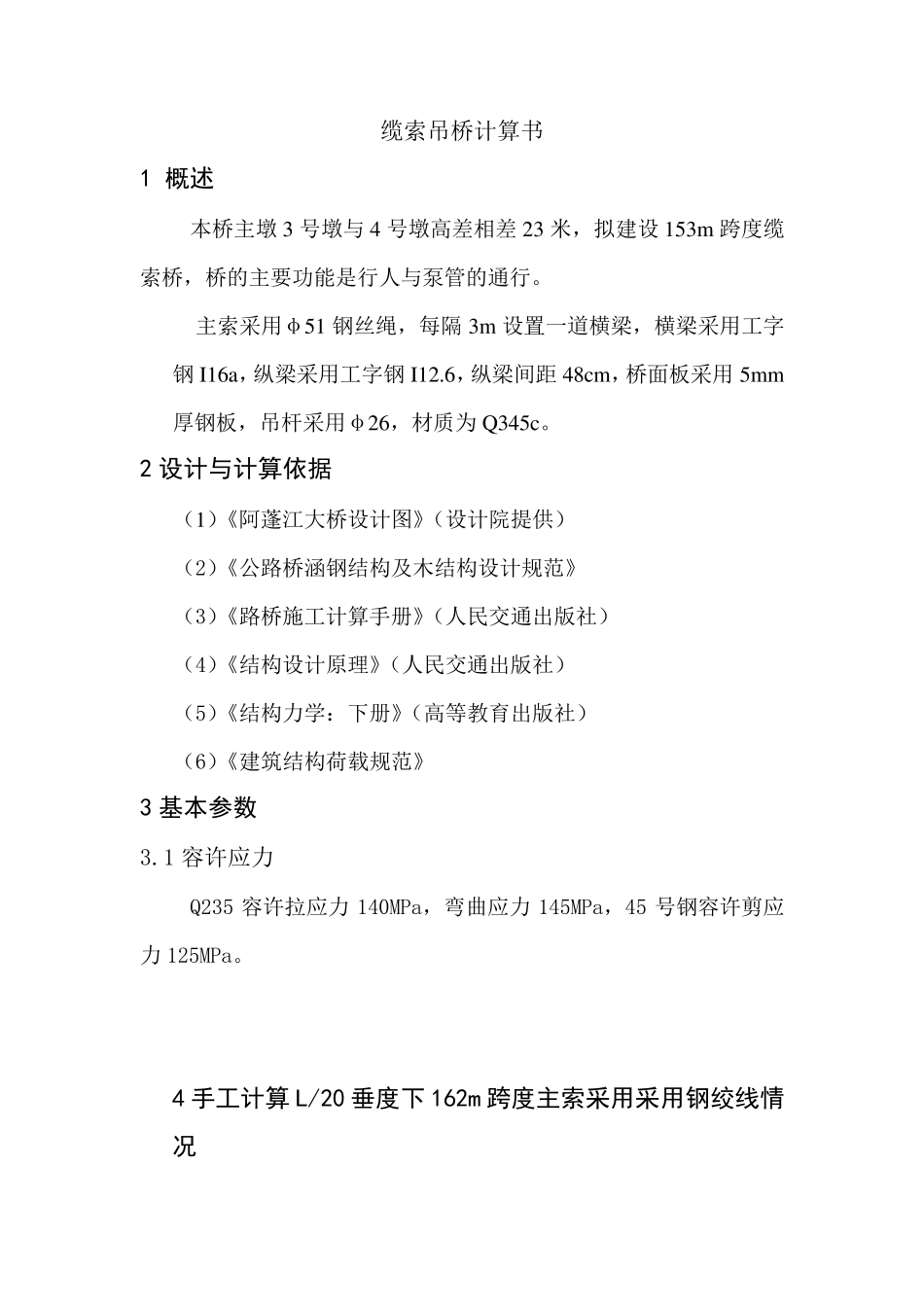

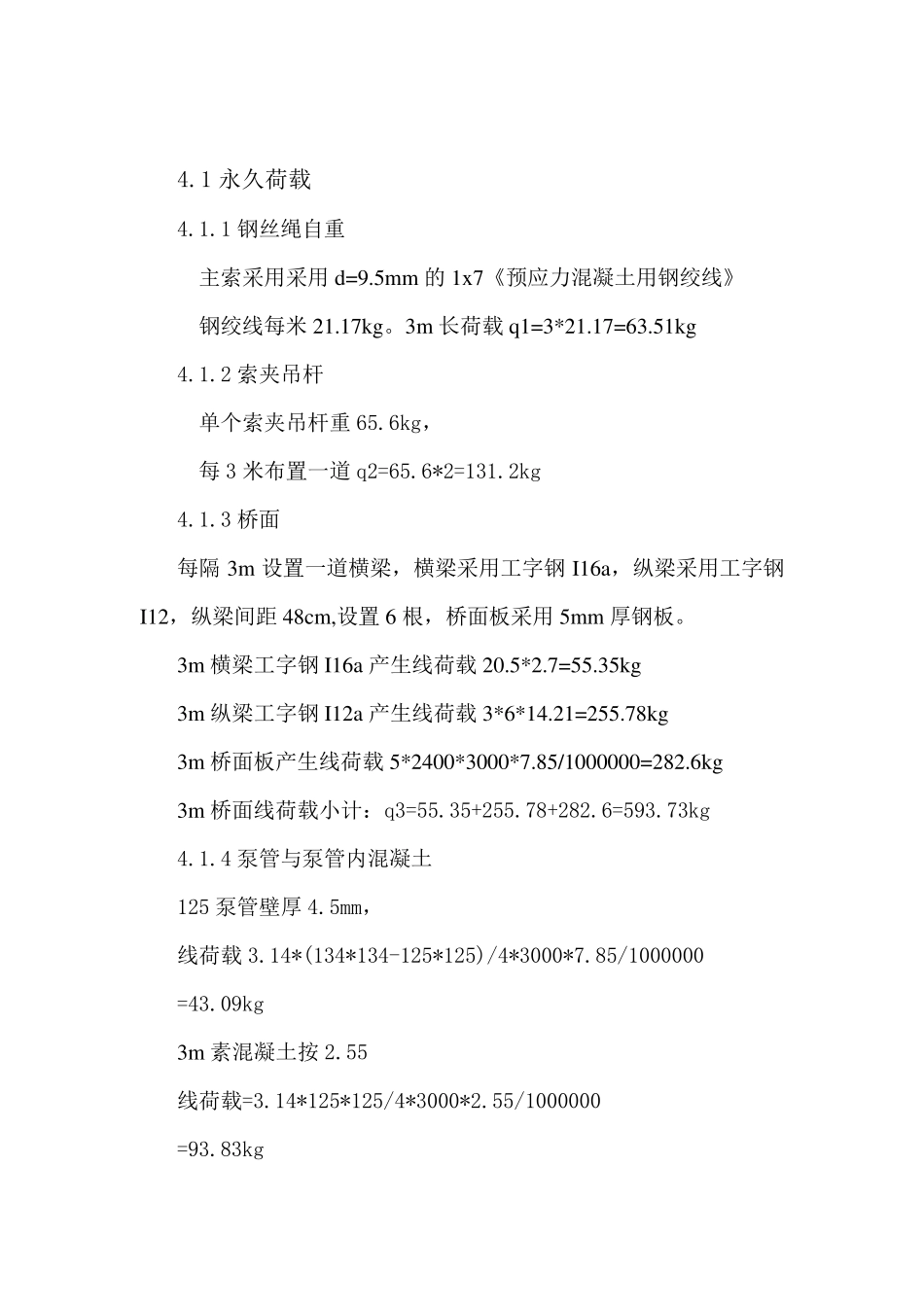

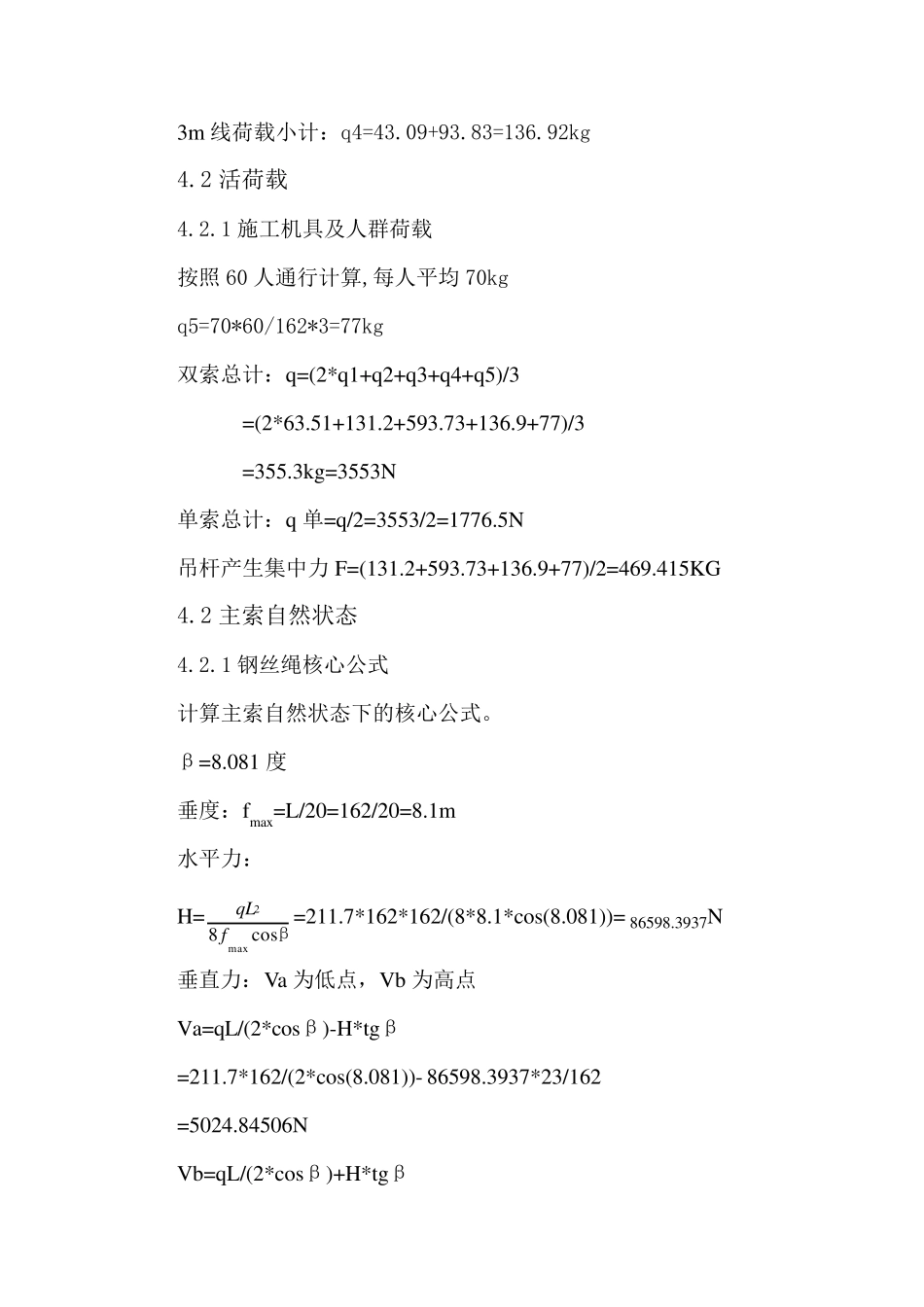

缆索吊桥计算书 1 概述 本桥主墩3 号墩与4 号墩高差相差23 米，拟建设153m 跨度缆索桥，桥的主要功能是行人与泵管的通行。 主索采用φ51 钢丝绳，每隔 3m 设置一道横梁，横梁采用工字钢 I16a，纵梁采用工字钢 I12.6，纵梁间距 48cm ，桥面板采用5m m厚钢板，吊杆采用φ26，材质为 Q345c。 2 设计与计算依据 （1）《阿蓬江大桥设计图》（设计院提供） （2）《公路桥涵钢结构及木结构设计规范》 （3）《路桥施工计算手册》（人民交通出版社） （4）《结构设计原理》（人民交通出版社） （5）《结构力学：下册》（高等教育出版社） （6）《建筑结构荷载规范》 3 基本参数 3.1 容许应力 Q235 容许拉应力 140MPa，弯曲应力 145MPa，45 号钢容许剪应力 125MPa。 4 手工计算L/20 垂度下 162m 跨度主索采用采用钢绞线情况 4.1 永久荷载 4.1.1 钢丝绳自重 主索采用采用d=9.5mm 的1x7《预应力混凝土用钢绞线》 钢绞线每米21.17kg。3m 长荷载q1=3*21.17=63.51kg 4.1.2 索夹吊杆 单个索夹吊杆重65.6kg， 每3 米布置一道 q2=65.6*2=131.2kg 4.1.3 桥面 每隔 3m 设置一道横梁，横梁采用工字钢I16a，纵梁采用工字钢I12，纵梁间距 48cm,设置 6 根，桥面板采用5mm 厚钢板。 3m 横梁工字钢I16a 产生线荷载20.5*2.7=55.35kg 3m 纵梁工字钢I12a 产生线荷载3*6*14.21=255.78kg 3m 桥面板产生线荷载5*2400*3000*7.85/1000000=282.6kg 3m 桥面线荷载小计：q3=55.35+255.78+282.6=593.73kg 4.1.4 泵管与泵管内混凝土 125 泵管壁厚 4.5mm， 线荷载3.14*(134*134-125*125)/4*3000*7.85/1000000 =43.09kg 3m 素混凝土按 2.55 线荷载=3.14*125*125/4*3000*2.55/1000000 =93.83kg 3m 线荷载小计：q4=43.09+93.83=136.92kg 4.2 活荷载 4.2.1 施工机具及人群荷载 按照60 人通行计算,每人平均70kg q5=70*60/162*3=77kg 双索总计：q=(2*q1+q2+q3+q4+q5)/3 =(2*63.51+131.2+593.73+136.9+77)/3 =355.3kg=3553N 单索总计：q 单=q/2=3553/2=1776.5N 吊杆产生集中力F=(131.2+593.73+136.9+77)/2=469.415KG 4.2 主索自然状态 4.2.1 钢丝绳核心公式 计算主索自然状态下的核心公式。 β=8.081 度 垂度：fmax=L/20=162/20=8.1m 水平力： H=βcos8max2fq L=211.7*162*162/(8*8.1*cos(8.081))= 86598.3937N 垂直力：Va 为低点，Vb 为高点 Va=qL/(2*cosβ)-H*tgβ =211....
