网上商城总体设计报告

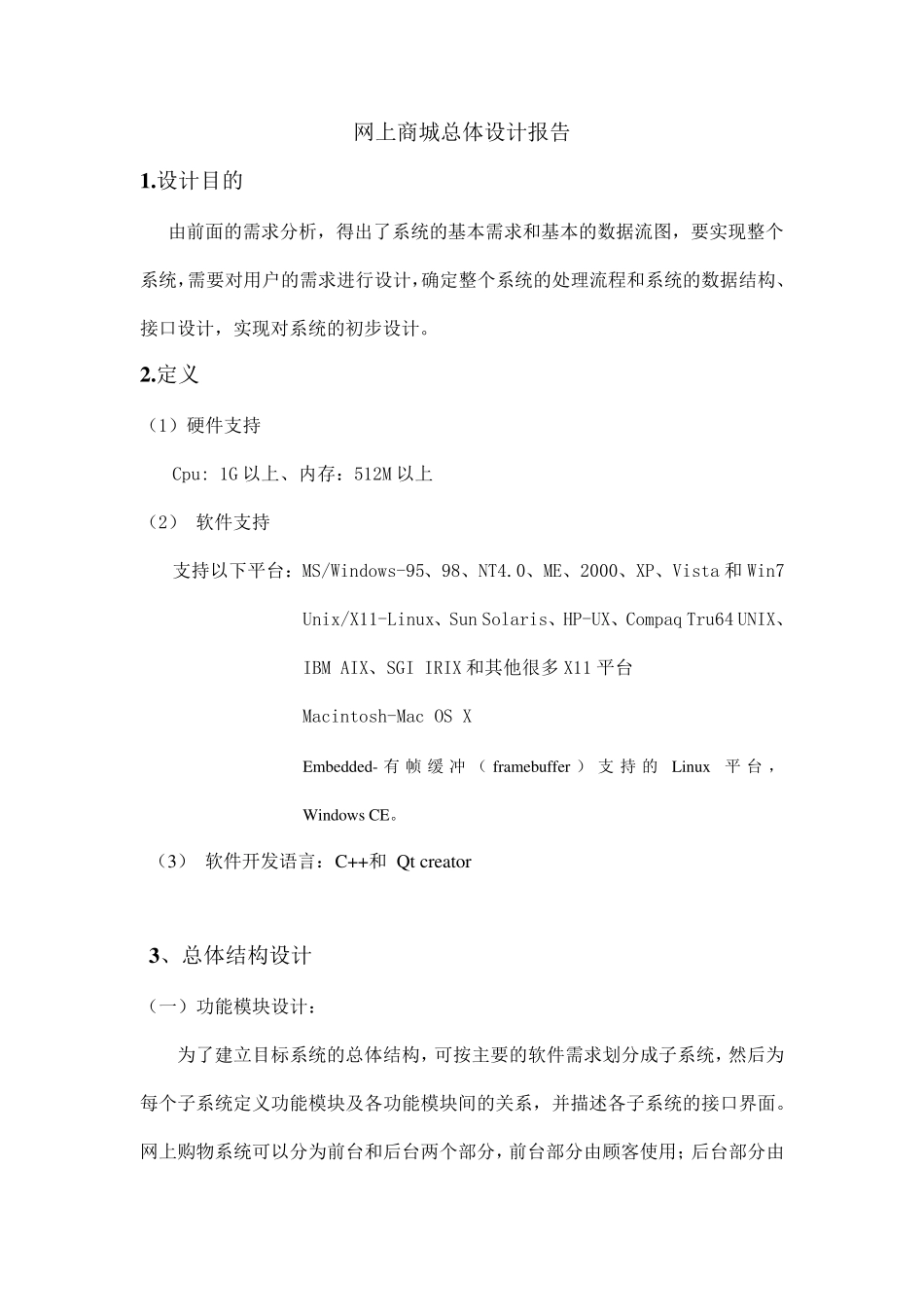

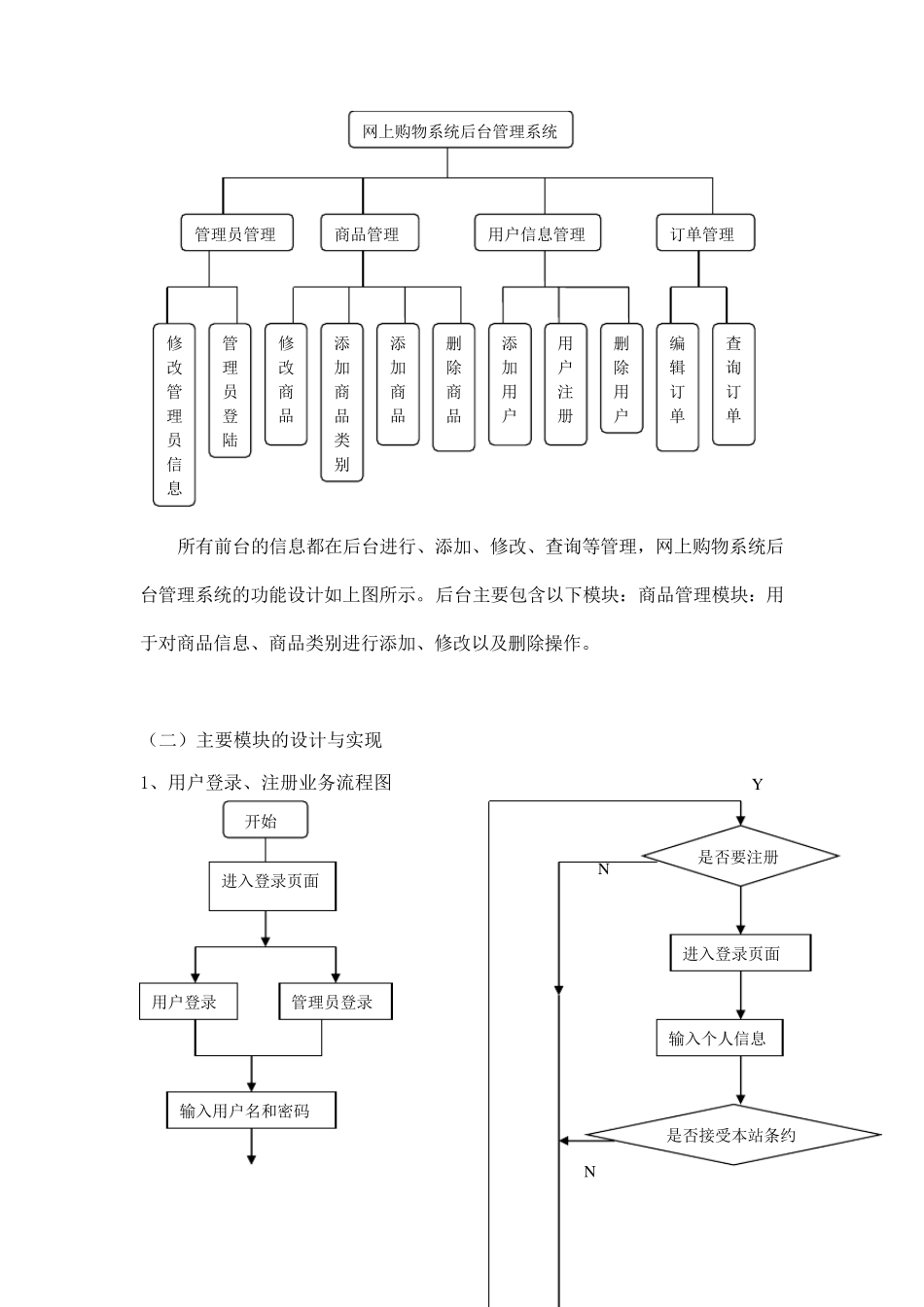

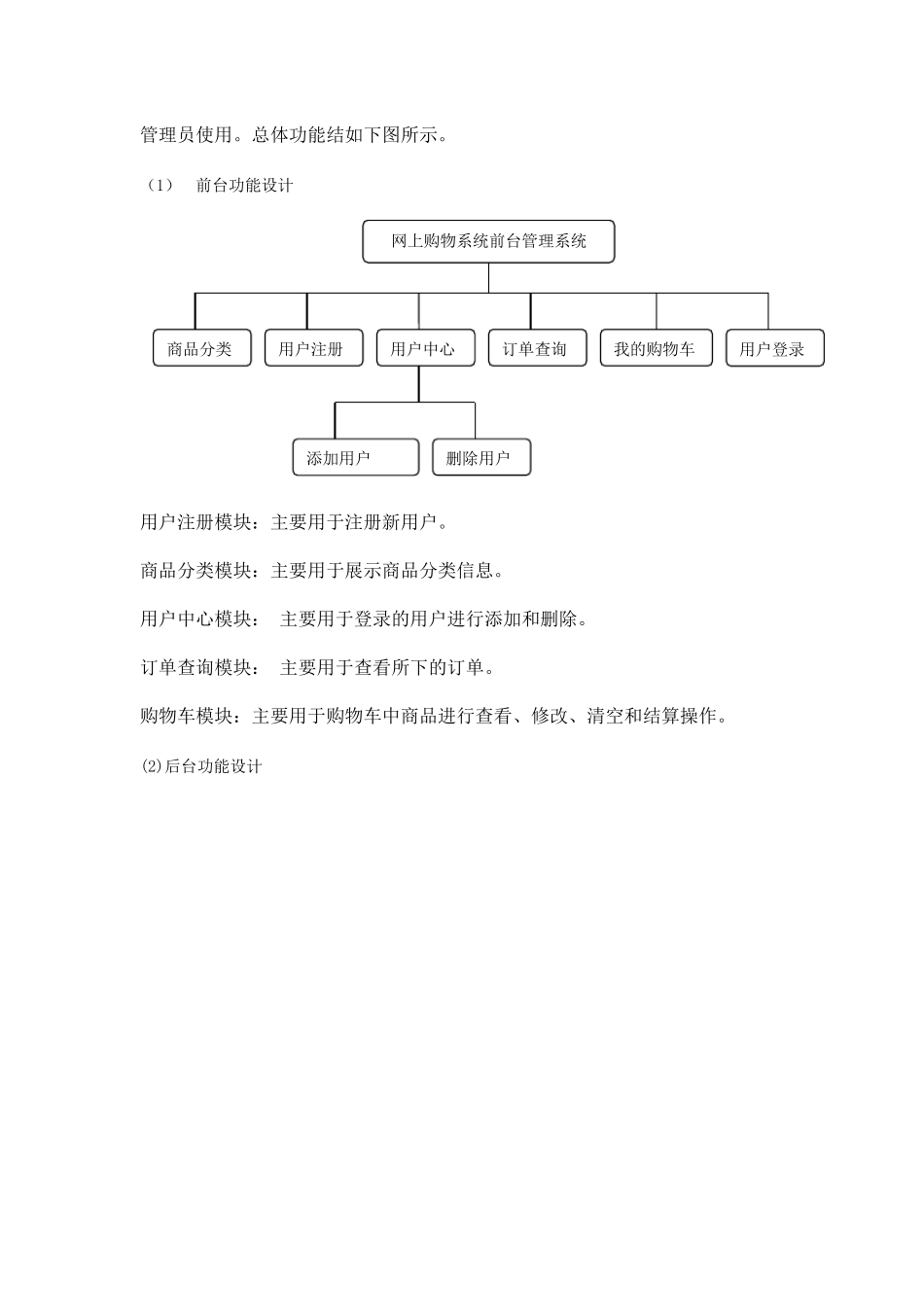

网上商城总体设计报告 1 .设计目的 由前面的需求分析，得出了系统的基本需求和基本的数据流图，要实现整个系统，需要对用户的需求进行设计，确定整个系统的处理流程和系统的数据结构、接口设计，实现对系统的初步设计。 2 .定义 （1）硬件支持 Cpu: 1G 以上、内存：512M 以上 （2） 软件支持 支持以下平台：MS/Windows-95、98、NT4.0、ME、2000、XP、Vista 和Win7 Unix/X11-Linux、Sun Solaris、HP-UX、Compaq Tru64 UNIX、 IBM AIX、SGI IRIX 和其他很多 X11 平台 Macintosh-Mac OS X Embedded- 有 帧 缓 冲 （ framebuffer ） 支 持 的Linux 平 台 ， Windows CE。 （3） 软件开发语言：C++和 Qt creator 3 、总体结构设计 （一）功能模块设计： 为了建立目标系统的总体结构，可按主要的软件需求划分成子系统，然后为每个子系统定义功能模块及各功能模块间的关系，并描述各子系统的接口界面。网上购物系统可以分为前台和后台两个部分，前台部分由顾客使用；后台部分由管理员使用。总体功能结如下图所示。 （1） 前台功能设计 用户注册模块：主要用于注册新用户。 商品分类模块：主要用于展示商品分类信息。 用户中心模块： 主要用于登录的用户进行添加和删除。 订单查询模块： 主要用于查看所下的订单。 购物车模块：主要用于购物车中商品进行查看、修改、清空和结算操作。 (2)后台功能设计 商品分类 用户注册 用户中心 订单查询 我的购物车 添加用户 删除用户 网上购物系统前台管理系统 用户登录 所有前台的信息都在后台进行、添加、修改、查询等管理，网上购物系统后台管理系统的功能设计如上图所示。后台主要包含以下模块：商品管理模块：用于对商品信息、商品类别进行添加、修改以及删除操作。 （二）主要模块的设计与实现 1、用户登录、注册业务流程图 用户信息管理 订单管理 商品管理 管理员管理 添加商品 修改商品 添加商品类别 编辑订单 查询订单 添加用户 用户注册 删除用户 管理员登陆 修改管理员信息 删除商品 网上购物系统后台管理系统 开始 进入登录页面 用户登录 管理员登录 输入用户名和密码 是否要注册 进入登录页面 输入个人信息 是否接受本站条约 N Y N 用户登录、注册业务流程图 2.用户登录和管理员登陆窗口设置在首页上,主要用来接收用户和管理员输入的用户名和密码,并更新用户和管理员在网站中的状态信息。 登录...
