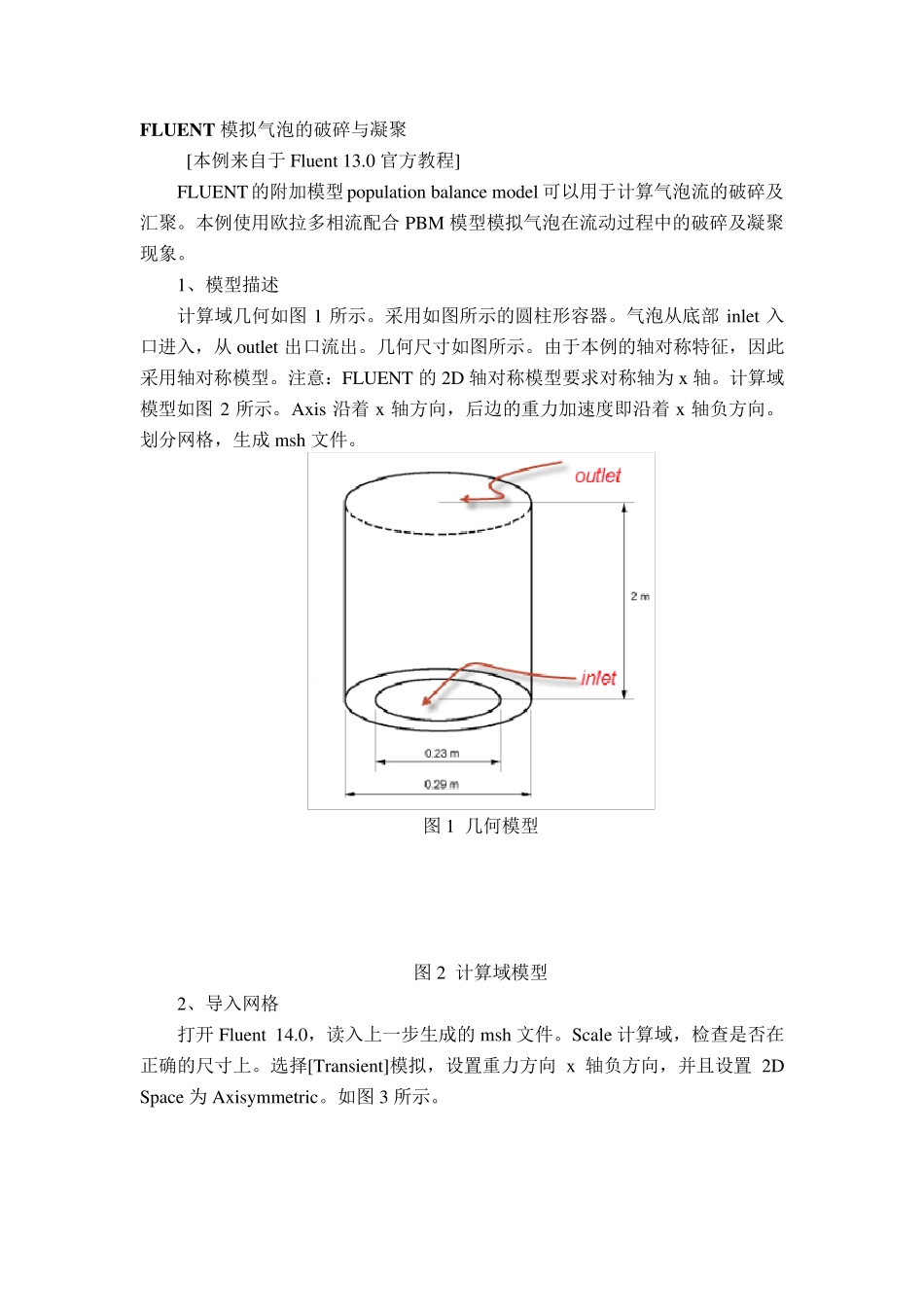

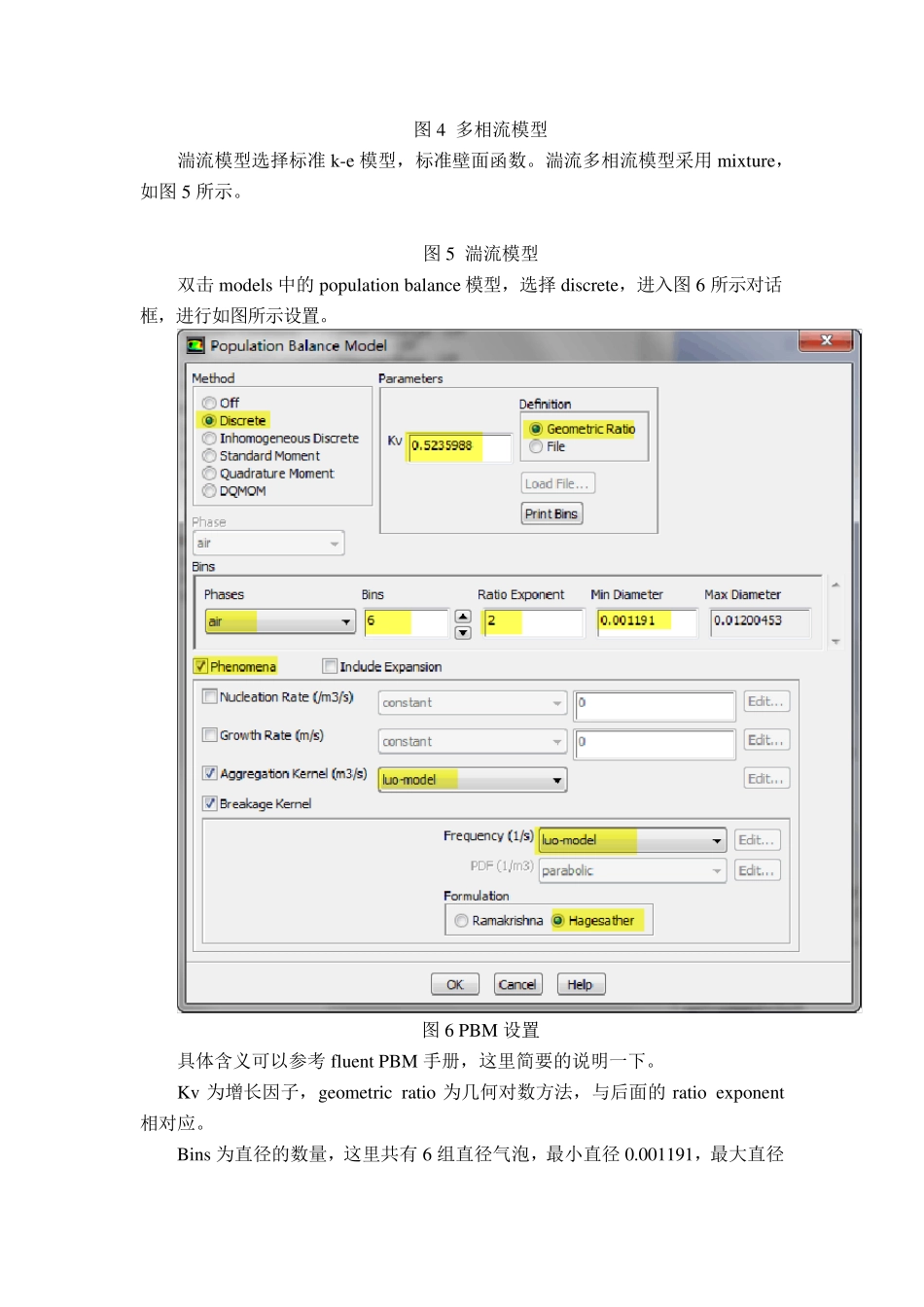

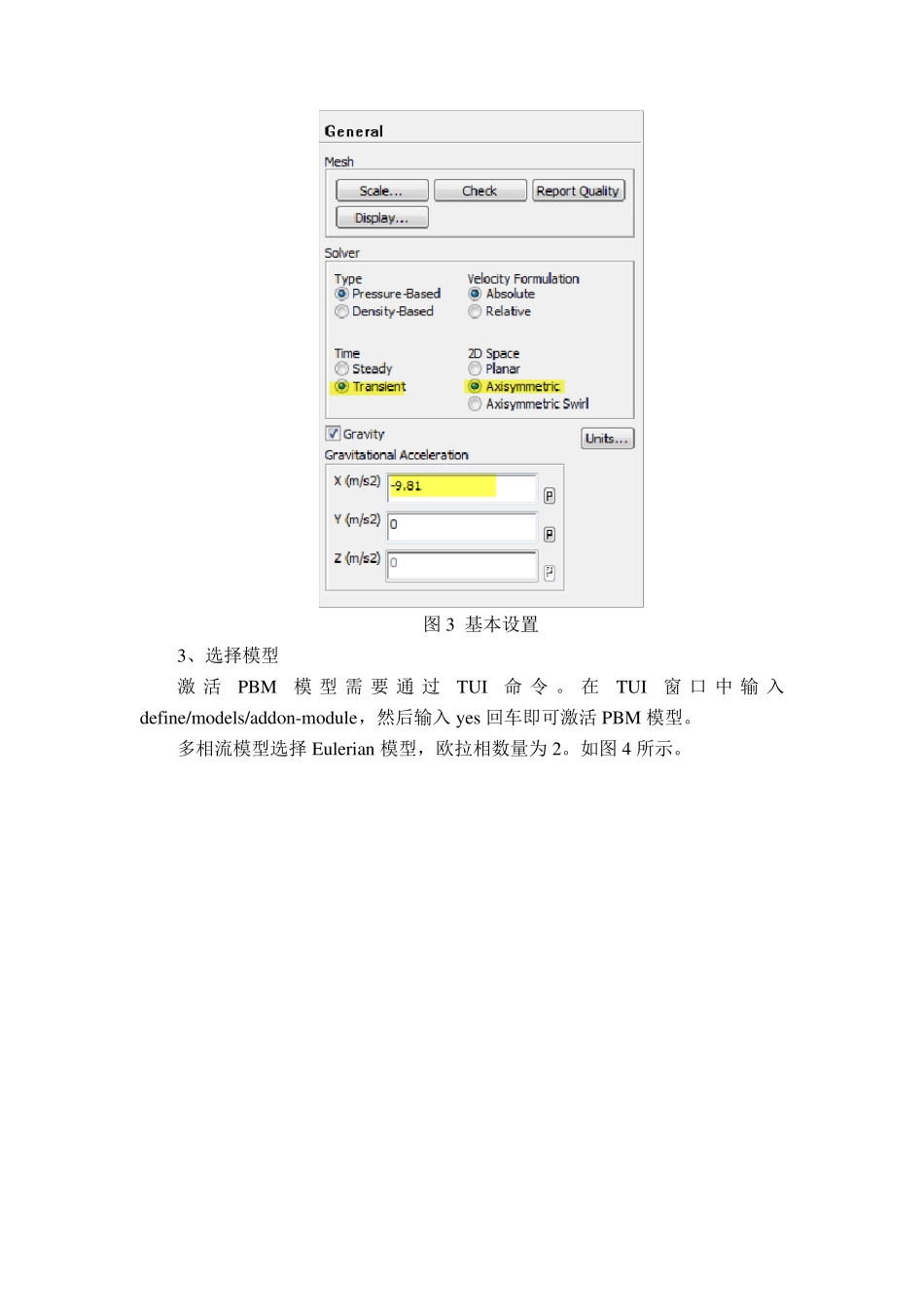

FLUENT 模拟气泡的破碎与凝聚 [本例来自于Flu ent 13.0 官方教程] FLUENT的附加模型popu lation balance model 可以用于计算气泡流的破碎及汇聚。本例使用欧拉多相流配合PBM 模型模拟气泡在流动过程中的破碎及凝聚现象。 1、模型描述 计算域几何如图 1 所示。采用如图所示的圆柱形容器。气泡从底部 inlet 入口进入，从 ou tlet 出口流出。几何尺寸如图所示。由于本例的轴对称特征，因此采用轴对称模型。注意：FLUENT 的2D 轴对称模型要求对称轴为 x 轴。计算域模型如图 2 所示。Ax is 沿着 x 轴方向，后边的重力加速度即沿着 x 轴负方向。划分网格，生成 msh 文件。 图 1 几何模型 图 2 计算域模型 2、导入网格 打开 Flu ent 14.0，读入上一步生成的msh 文件。Scale 计算域，检查是否在正确的尺寸上。选择[Transient]模拟，设置重力方向 x 轴负方向，并且设置 2D Space 为 Ax isy mmetric。如图 3 所示。 图3 基本设置 3、选择模型 激 活PBM模 型 需 要 通 过TUI命 令 。 在TUI窗 口 中 输 入define/models/addon-module，然后输入 yes 回车即可激活 PBM 模型。 多相流模型选择 Eulerian 模型，欧拉相数量为 2。如图4 所示。 图4 多相流模型 湍流模型选择标准k-e 模型，标准壁面函数。湍流多相流模型采用 mix tu re，如图5 所示。 图5 湍流模型 双击 models 中的 popu lation balance 模型，选择discrete，进入图6 所示对话框，进行如图所示设置。 图6 PBM 设置 具体含义可以参考 flu ent PBM 手册，这里简要的说明一下。 Kv 为增长因子，geometric ratio 为几何对数方法，与后面的 ratio ex ponent相对应。 Bins 为直径的数量，这里共有 6 组直径气泡，最小直径 0.001191，最大直径是根据kv 及ratio 计算出来的。 勾选aggregation kernel 及breakage kernel，选择aggregation kernel 方法为luo-model，这时会弹出表面张力系数设置，输入0.07。 Frequency选择luo-model 方法，同样设置表面张力系数0.07 OK，模型设置到此结束。 4、材料及相设置 添加材料 water-liquid，材料属性保持默认。 设置water-liquid为主相，air为第二相。第二相的diameter方法为sauter-mean。若设置相在设置PBM 之前，则 PBM 会自动修改此项。 相间作用可以不用设置。 5、设置计算域 设置operating conditions，设置参...
