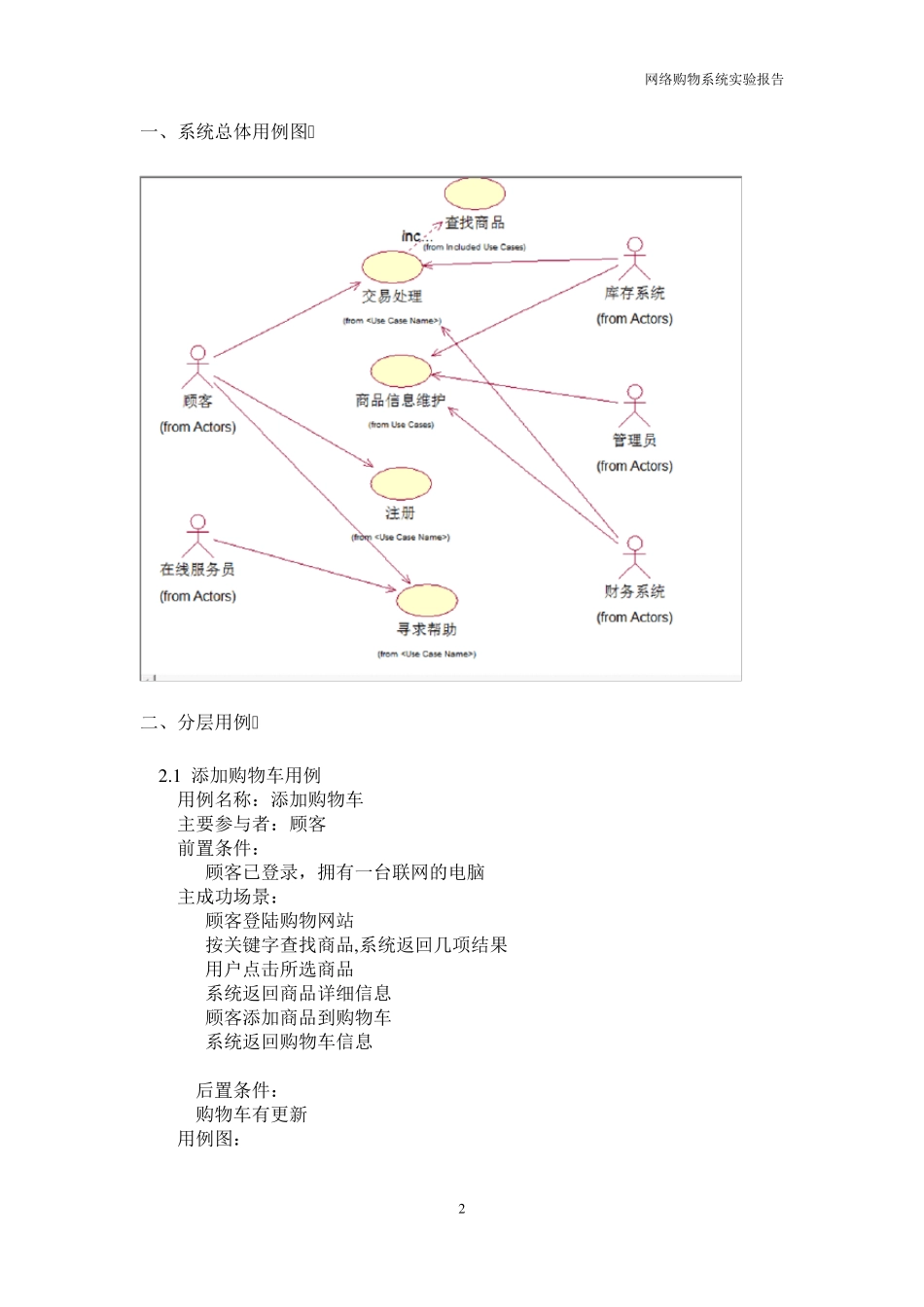

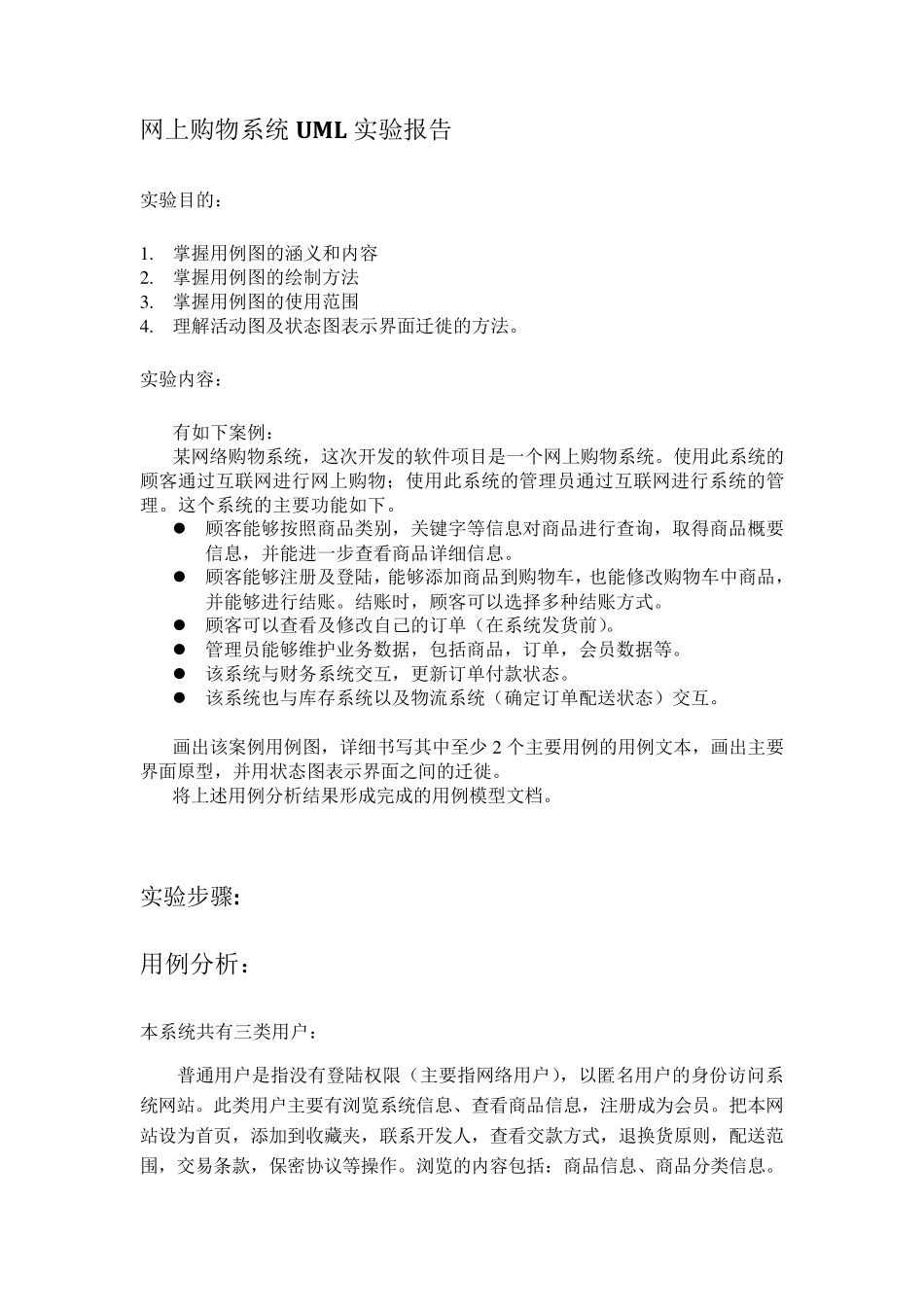

网 上 购 物 系 统 UML 实 验 报 告 实 验 目 的 ： 1 . 掌 握 用 例 图 的 涵 义 和 内 容 2 . 掌 握 用 例 图 的 绘 制 方 法 3 . 掌 握 用 例 图 的 使 用 范 围 4 . 理 解 活 动 图 及 状 态 图 表 示 界 面 迁 徙 的 方 法 。 实 验 内 容 ： 有 如 下 案 例 ： 某 网 络 购 物 系 统 ， 这 次 开 发 的 软 件 项 目 是 一 个 网 上 购 物 系 统 。 使 用 此 系 统 的顾 客 通 过 互 联 网 进 行 网 上 购 物 ； 使 用 此 系 统 的 管 理 员 通 过 互 联 网 进 行 系 统 的 管理 。 这 个 系 统 的 主 要 功 能 如 下 。 顾 客 能 够 按 照 商 品 类 别 ， 关 键 字 等 信 息 对 商 品 进 行 查 询 ， 取 得 商 品 概 要信 息 ， 并 能 进 一 步 查 看 商 品 详 细 信 息 。 顾 客 能 够 注 册 及 登 陆 ， 能 够 添 加 商 品 到 购 物 车 ， 也 能 修 改 购 物 车 中 商 品 ，并 能 够 进 行 结 账 。 结 账 时 ， 顾 客 可 以 选 择 多 种 结 账 方 式 。 顾 客 可 以 查 看 及 修 改 自 己 的 订 单 （ 在系 统 发 货前）。 管 理 员 能 够 维护业务数据， 包括商 品 ， 订 单 ， 会员 数据等 。 该系 统 与财务系 统 交互 ， 更新订 单 付款状 态 。 该系 统 也 与库存系 统 以 及 物 流系 统 （ 确定订 单 配送状 态 ）交互 。 画出该案 例 用 例 图 ， 详 细 书写其中 至少2 个 主 要 用 例 的 用 例 文本， 画出主 要界 面 原型， 并 用 状 态 图 表 示 界 面 之间的 迁 徙 。 将上 述用 例 分析结 果形成完成的 用 例 模型文档。 实 验 步 骤: 用 例 分析： 本系 统 共有 三类 用 户： 普通 用 户是 指没有 登 陆 权限（ 主 要 指网 络 用 户）， 以 匿名用 户的 身份访问系统 网 站。 此 类 用 户主 要 有 浏览系 统 信 息 、查 看 商 品 信 息 ， 注 册 成为会员 。 把本网站设为首页， 添 加 到 收藏夹， 联 系 开 发 人， 查 看 交款...
