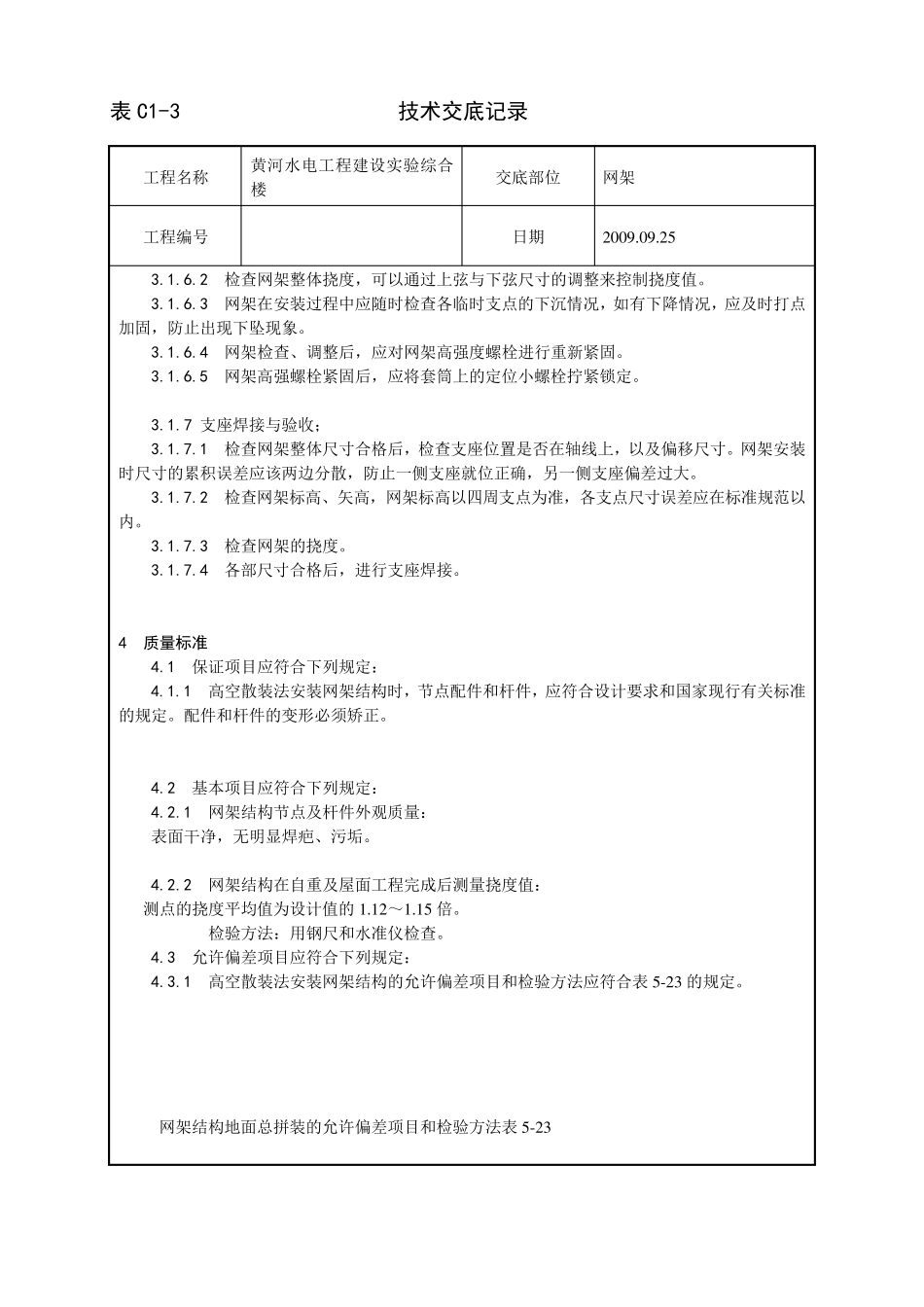

表C1-3 技术交底记录 工程名称 黄河水电工程建设实验综合楼 交底部位 网架 工程编号 日期 2 0 0 9 .0 9 .2 5 交底内容： 钢网架结构安装 1 安装方法 本工程钢网架结构准备用高空散装法。 2 施工准备 2.1 材料 2.1.1 钢网架安装的钢材与连接材料，高强度螺栓、焊条、等，应符合设计的要求，并应有出厂合格证。 2.1.2 钢网架安装用的螺栓球、半成品小拼单元、杆件，以及支座等半成品，应符合设计要求及相应的国家标准的规定。 2.2 主要机具： 电焊机、氧-乙炔切割设备、砂轮锯、钢卷尺、钢板尺、起重设备、液压千斤顶、倒链等工具。 2.3 作业条件： 2.3.1 安装前应对网架支座轴线与标高进行验线检查。网架轴线、标高位置必须符合设计要求和有关标准的规定。 2.3.2 搭设一跨满堂红脚手架，并放线布置好各支点位置与标高。设计布置好临时支点，临时支点的位置、数量经过验算确定。 2.3.3 临时支点选用千斤顶，这样临时支点可以逐步调整网架高度。当安装结束拆卸临时支架时，可以在各支点间同步下降，分段卸荷。 3 操作工艺 3.1 螺栓球正方四角锥网架高空散装法： 3.1.1 工艺流程： 放线、验线 → 安装下弦平面网络 → 安装上弦倒三角网络 → 安装下弦正三角网络 → 调整、紧固 → → 支座焊接、验收 3.1.2 放线、验线与基础检查： 3.1.2.1 由总包提供柱顶轴线位移情况，我单位对提供的网架支承点位置、尺寸进行复验，经复验检查轴线位置、标高尺寸符合设计要求以后，才能开始安装。 3.1.2.2 临时支点的位置、数量、支点高度应统一安排，支点下部应适当加固，防止网架支点局部受力过大，架子下沉。 3.1.3 安装下弦平面网架： 3.1.3.1 将第一跨间的支座安装就位，对好柱顶轴线、中心线，用水平仪对好标高，有误差表C1-3 技术交底记录 工程名称 黄河水电工程建设实验综合楼 交底部位 网架 工程编号 日期 2 0 0 9 .0 9 .2 5 应予修正。 3.1.3.2 安装第一跨间下弦球、杆，组成纵向平面网格。 3.1.3.3 排好临时支点，保证下弦球的平行度。 3.1.3.4 安装第一跨间的腹杆与上弦球，一球二腹杆的小单元就位后，与下弦球拧入，固定。 3.1.3.5 安装第一跨间的上弦杆，控制网架尺寸。 3.1.3.6 检查网架、网格尺寸，检查网架纵向尺寸与网架失高尺寸。如有出入，可以调整临时支点的高低位置来控制网架的尺寸。 3.1.4 安装上弦倒三角网格： 3.1.4.1 网架第二单元起...
