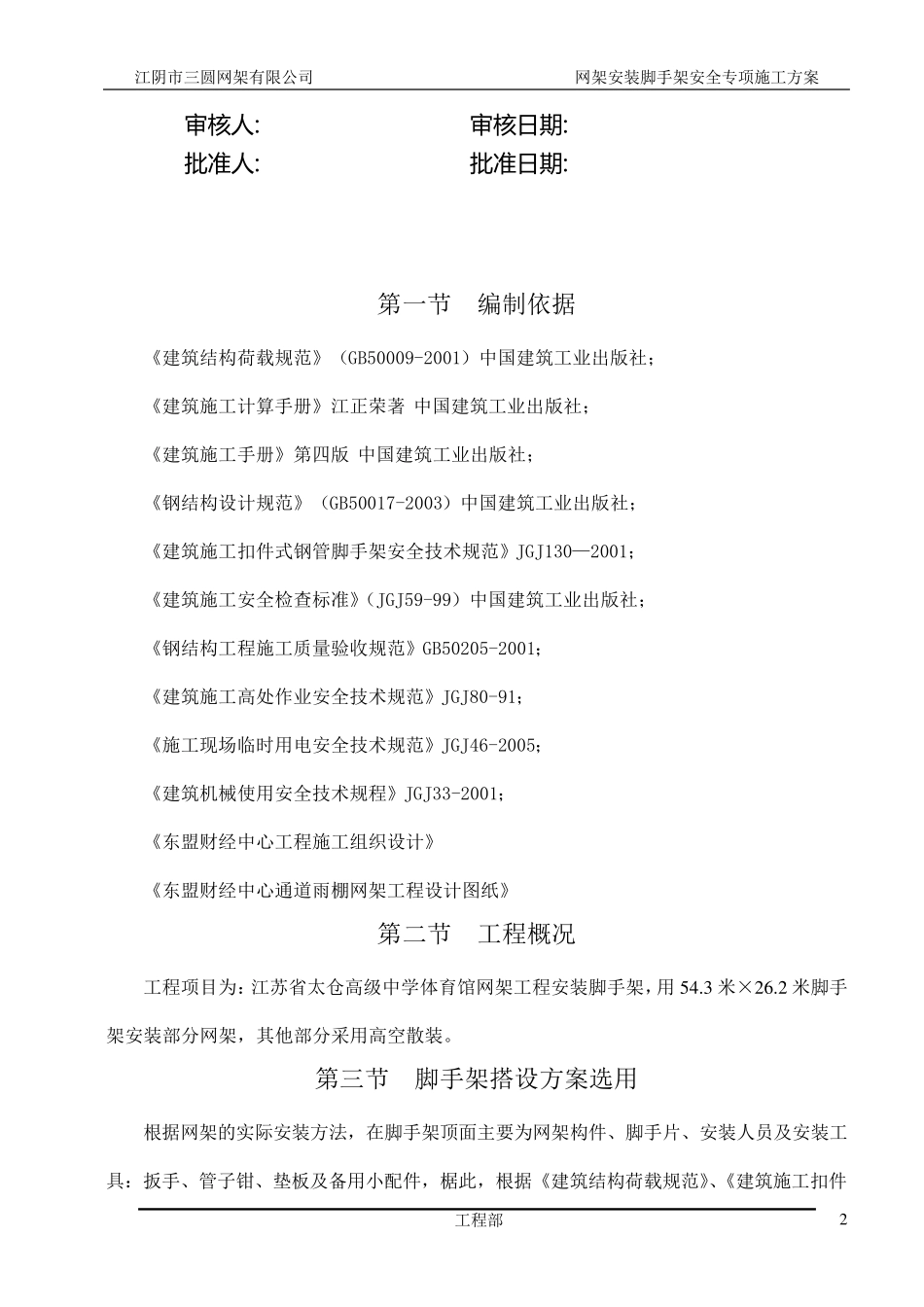

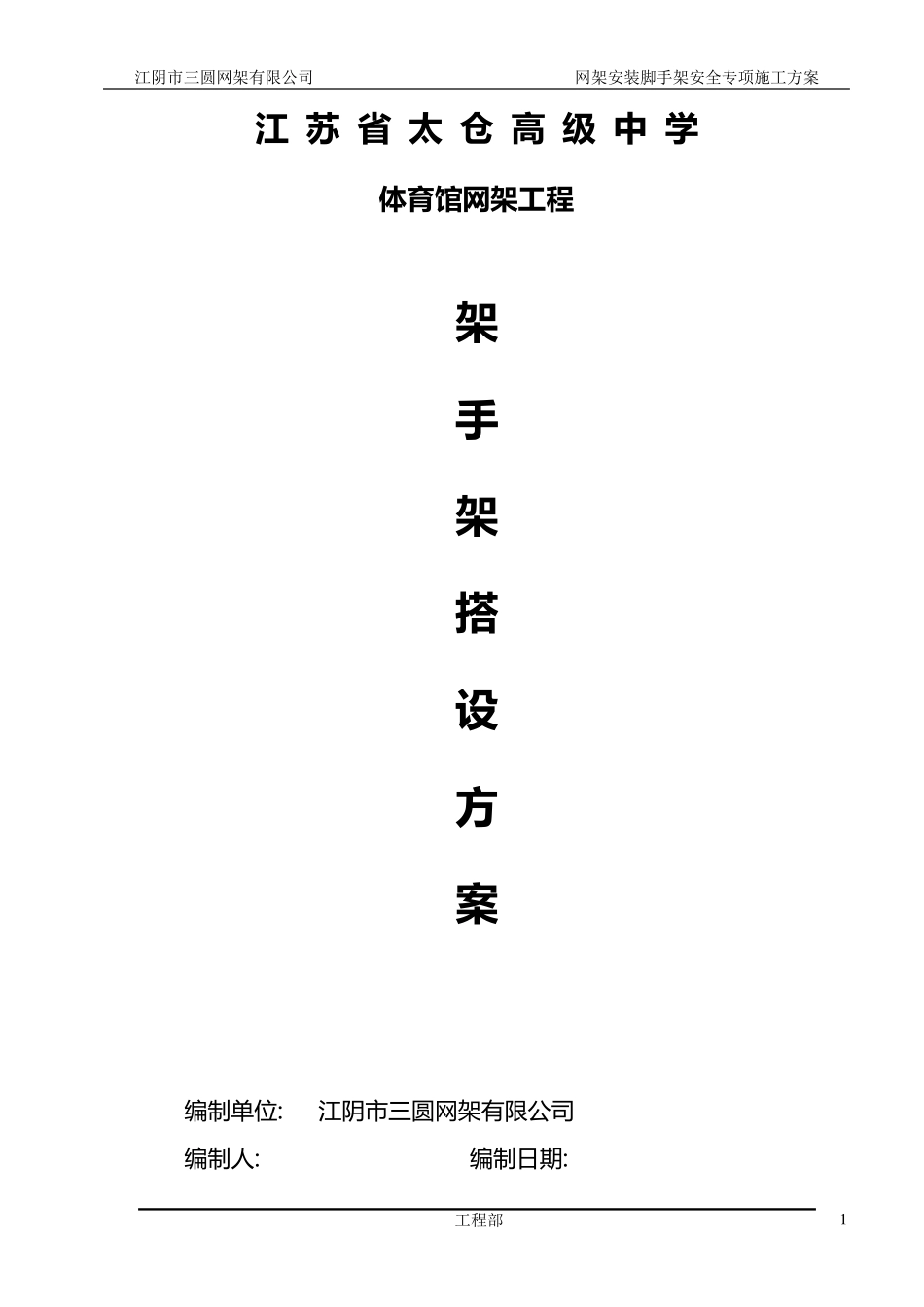

江阴市三圆网架有限公司 网架安装脚手架安全专项施工方案 工程部 1 江 苏 省 太 仓 高 级 中 学 体育馆网架工程 架 手 架 搭 设 方 案 编 制 单 位 : 江 阴 市 三圆网架有限公司 编 制 人: 编 制 日期: 江阴市三圆网架有限公司 网架安装脚手架安全专项施工方案 工程部 2 审 核 人: 审 核 日期: 批准人: 批准日期: 第一节 编制依据 《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版社; 《建筑施工计算手册》江正荣著 中国建筑工业出版社; 《建筑施工手册》第四版 中国建筑工业出版社; 《钢结构设计规范》(GB50017-2003)中国建筑工业出版社; 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001; 《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社; 《钢结构工程施工质量验收规范》GB50205-2001; 《建筑施工高处作业安全技术规范》JGJ80-91; 《施工现场临时用电安全技术规范》JGJ46-2005; 《建筑机械使用安全技术规程》JGJ33-2001; 《东盟财经中心工程施工组织设计》 《东盟财经中心通道雨棚网架工程设计图纸》 第二节 工程概况 工程项目为:江苏省太仓高级中学体育馆网架工程安装脚手架,用5 4 .3 米×2 6 .2 米脚手架安装部分网架,其他部分采用高空散装。 第三节 脚手架搭设方案选用 根据网架的实际安装方法,在脚手架顶面主要为网架构件、脚手片、安装人员及安装工具:扳手、管子钳、垫板及备用小配件,椐此,根据《建筑结构荷载规范》、《建筑施工扣件江阴市三圆网架有限公司 网架安装脚手架安全专项施工方案 工程部 3 式钢管脚手架安全技术规范》和《建筑施工扣式钢管模板支架技术规程》中的相关荷载取值,取网架荷载标准值:0.5K N /㎡,施工人员及安装工具等标准值(考虑网架拼装特点),取1.6 K N /㎡。 由于网架安装面积大,高度高,为减少人员的搬运,充分利用塔吊的垂直吊装功能,在脚手架顶面设置两个材料临时堆放点,每个平台上每次最多可堆放10 吊,且每吊重量不得超过500 ㎏,并须分散堆放,每个吊点上有专人负责,严格控制荷载不大于200 ㎏/㎡。 一、搭设准备工作 在脚手架搭设前,应做好以下准备工作: 1、据施工方案的要求,应由技术人员对参与脚手架搭设的有关人员进行全面的技术交底。 2、应对搭设用的钢管、扣件、脚手片、铁丝等进行检查验收,不合格的构配件严禁使用,经检验合格的构配件应按 品...
