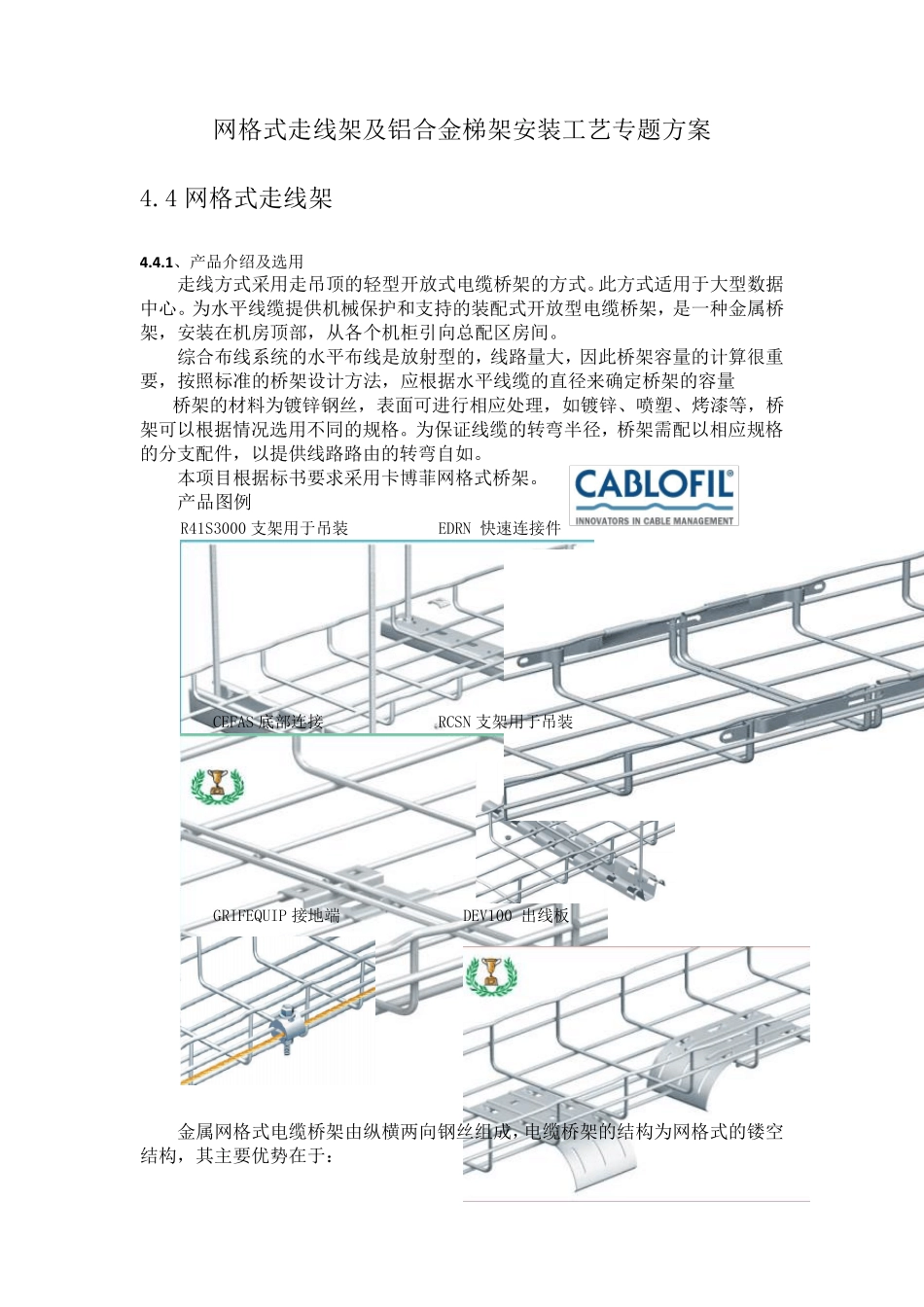

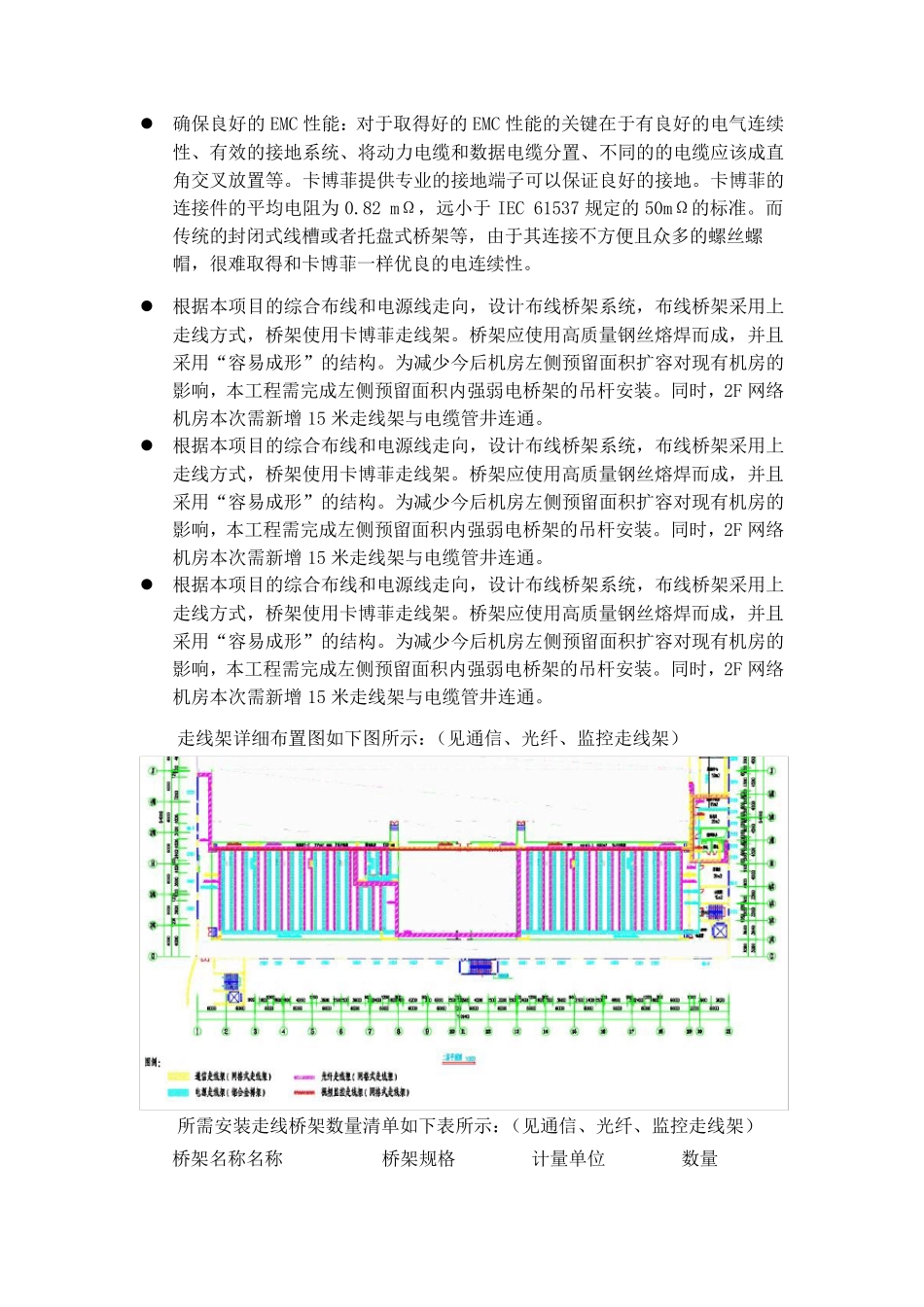

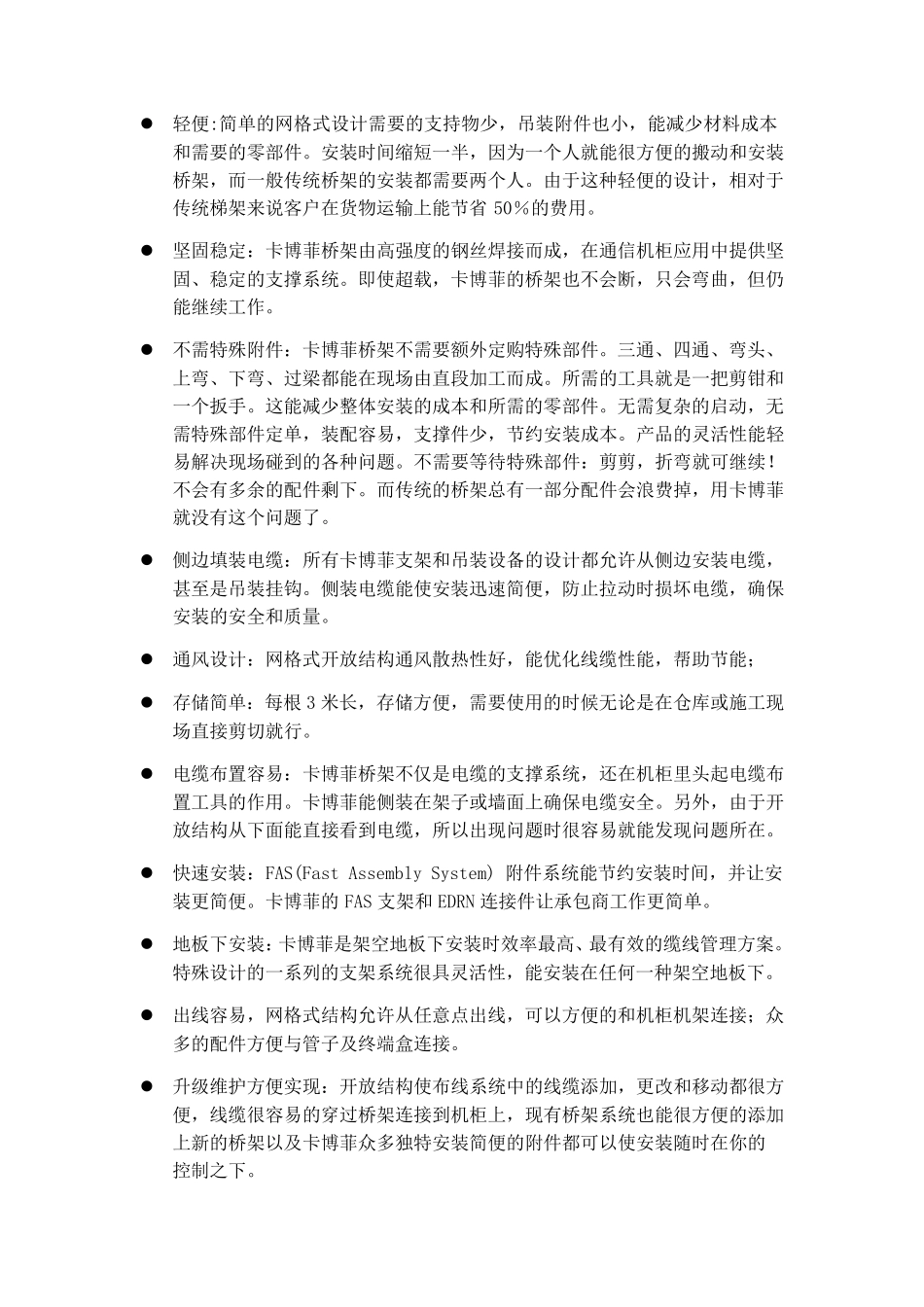

网格式走线架及铝合金梯架安装工艺专题方案 4.4 网格式走线架 4.4.1、产品介绍及选用 走线方式采用走吊顶的轻型开放式电缆桥架的方式。此方式适用于大型数据中心。为水平线缆提供机械保护和支持的装配式开放型电缆桥架，是一种金属桥架，安装在机房顶部，从各个机柜引向总配区房间。 综合布线系统的水平布线是放射型的，线路量大，因此桥架容量的计算很重要，按照标准的桥架设计方法，应根据水平线缆的直径来确定桥架的容量 桥架的材料为镀锌钢丝，表面可进行相应处理，如镀锌、喷塑、烤漆等，桥架可以根据情况选用不同的规格。为保证线缆的转弯半径，桥架需配以相应规格的分支配件，以提供线路路由的转弯自如。 本项目根据标书要求采用卡博菲网格式桥架。 产品图例 R41S3000 支架用于吊装 EDRN 快速连接件 CEFAS 底部连接 RCSN 支架用于吊装 GRIFEQUIP 接地端 DEV100 出线板 金属网格式电缆桥架由纵横两向钢丝组 成 ，电缆桥架的结 构 为网格式的镂 空结 构 ，其 主 要优 势 在于： 轻便:简单的网格式设计需要的支持物少，吊装附件也小，能减少材料成本和需要的零部件。安装时间缩短一半，因为一个人就能很方便的搬动和安装桥架，而一般传统桥架的安装都需要两个人。由于这种轻便的设计，相对于传统梯架来说客户在货物运输上能节省50％的费用。 坚固稳定：卡博菲桥架由高强度的钢丝焊接而成，在通信机柜应用中提供坚固、稳定的支撑系统。即使超载，卡博菲的桥架也不会断，只会弯曲，但仍能继续工作。 不需特殊附件：卡博菲桥架不需要额外定购特殊部件。三通、四通、弯头、上弯、下弯、过梁都能在现场由直段加工而成。所需的工具就是一把剪钳和一个扳手。这能减少整体安装的成本和所需的零部件。无需复杂的启动，无需特殊部件定单，装配容易，支撑件少，节约安装成本。产品的灵活性能轻易解决 现场碰 到 的各 种问 题 。不需要等 待 特殊部件：剪剪，折 弯就可 继续！不会有 多 余 的配件剩 下。而传统的桥架总 有 一部分 配件会浪 费掉 ，用卡博菲就没 有 这个问 题 了 。 侧 边 填 装电 缆 ：所有 卡博菲支架和吊装设备 的设计都允 许 从 侧 边 安装电 缆 ，甚 至 是吊装挂 钩 。侧 装电 缆 能使安装迅 速 简便，防 止 拉 动时损 坏 电 缆 ，确 保安装的安全 和质 量 。 通风 设计：网格式开 放 结 构 通风 散 热 ...
