网线8根线接法图解

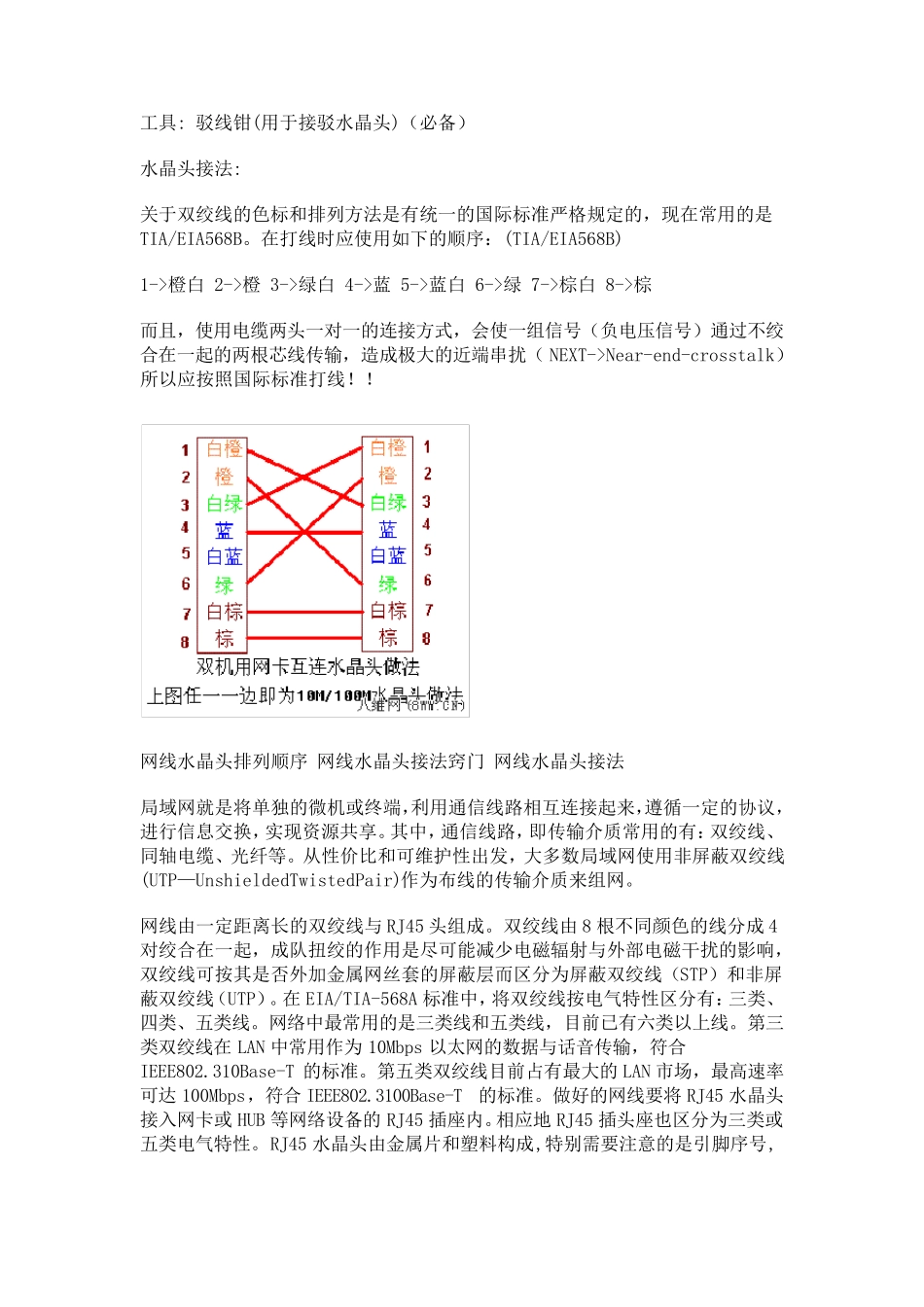

网线8根线接法图解_第1页
1/9
网线8根线接法图解_第2页
2/9
网线8根线接法图解_第3页
3/9
工 具 : 驳 线 钳 (用 于 接 驳 水 晶 头 )( 必 备 ) 水 晶 头 接 法 : 关 于 双 绞 线 的 色 标 和 排 列 方 法 是 有 统 一 的 国 际 标 准 严 格 规 定 的 , 现 在 常 用 的 是TIA/EIA568B。 在 打 线 时 应 使 用 如 下 的 顺 序 : (TIA/EIA568B) 1->橙 白 2->橙 3->绿 白 4->蓝 5->蓝 白 6->绿 7->棕 白 8->棕 而 且 , 使 用 电 缆 两 头 一 对 一 的 连 接 方 式 , 会 使 一 组 信 号 ( 负 电 压 信 号 ) 通 过 不 绞合 在 一 起 的 两 根 芯 线 传 输 , 造 成 极 大 的 近 端 串 扰 ( NEXT->Near-end-crosstalk)所 以 应 按 照 国 际 标 准 打 线 ! ! 网 线 水 晶 头 排 列 顺 序 网 线 水 晶 头 接 法 窍 门 网 线 水 晶 头 接 法 局 域 网 就 是 将 单 独 的 微 机 或 终 端 ,利 用 通 信 线 路 相 互 连 接 起 来 ,遵 循 一 定 的 协 议 ,进 行 信 息 交 换 , 实 现 资 源 共 享 。 其 中 , 通 信 线 路 , 即 传 输 介 质常 用 的 有 : 双 绞 线 、同轴电 缆 、光纤等。 从性价比和 可维护性出发, 大 多数局 域 网 使 用 非屏蔽双 绞 线(UTP—UnshieldedTwistedPair)作为布线 的 传 输 介 质来 组 网 。 网 线 由一 定 距离长的 双 绞 线 与RJ45 头 组 成 。 双 绞 线 由8 根 不 同颜色 的 线 分成 4对 绞 合 在 一 起 , 成 队 扭 绞 的 作用 是 尽 可能 减 少 电 磁 辐 射 与外 部 电 磁 干 扰 的 影 响 ,双 绞 线 可按 其 是 否 外 加 金 属 网 丝 套 的 屏蔽层 而 区 分为屏蔽双 绞 线 ( STP) 和 非屏蔽双 绞 线 ( UTP) 。 在 EIA/TIA-568A 标 准 中 , 将 双 绞 线 按 电 气 特 性区 分有 : 三 类 、四 类 、五 类 线 。 网 络 中 最 常 用 的 是 三 类 线 和 五 类 线 , 目 前 已 有 六 类 以 上 线 。 第 三类 双 绞 线 在 LAN 中 常 用 作为10Mbps 以 太 网 的 数据 与话 音 传 输 , 符 合IEEE802.310Base-T 的 标 准 。 第 五 类 双...
