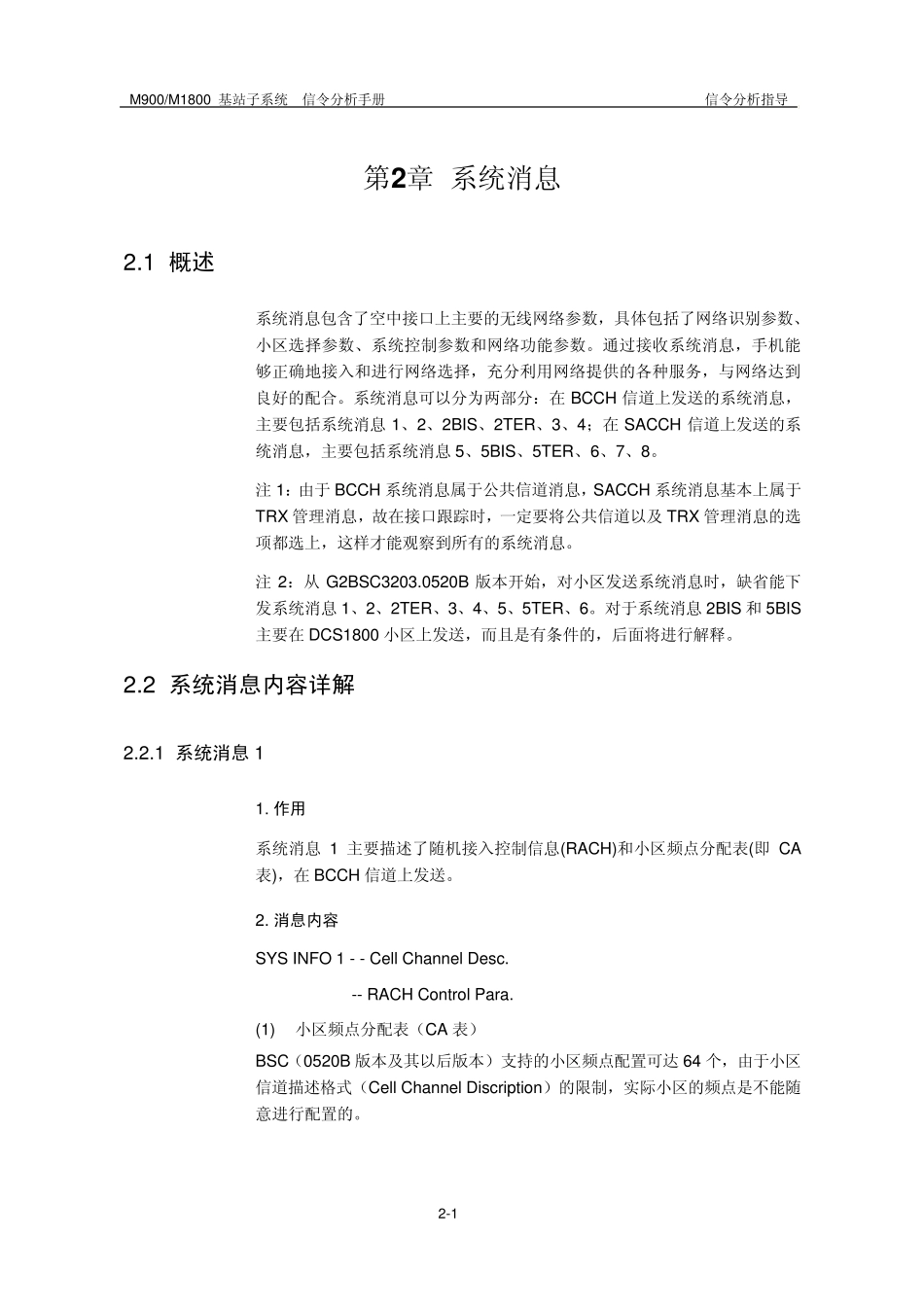

M900/M1800 基站子系统 信令分析手册 信令分析指导 2-1 第2 章 系统消息 2.1 概述 系统消息包含了空中接口上主要的无线网络参数，具体包括了网络识别参数、小区选择参数、系统控制参数和网络功能参数。通过接收系统消息，手机能够正确地接入和进行网络选择，充分利用网络提供的各种服务，与网络达到良好的配合。系统消息可以分为两部分：在 BCCH 信道上发送的系统消息，主要包括系统消息1、2、2BIS、2TER、3、4；在 SACCH 信道上发送的系统消息，主要包括系统消息5、5BIS、5TER、6、7、8。 注 1：由于 BCCH 系统消息属于公共信道消息，SACCH 系统消息基本上属于TRX 管理消息，故在接口跟踪时，一定要将公共信道以及 TRX 管理消息的选项都选上，这样才能观察到所有的系统消息。 注 2：从 G2BSC3203.0520B 版本开始，对小区发送系统消息时，缺省能下发系统消息1、2、2TER、3、4、5、5TER、6。对于系统消息2BIS 和 5BIS主要在 DCS1800 小区上发送，而且是有条件的，后面将进行解释。 2.2 系统消息内容详解 2.2.1 系统消息1 1. 作用 系统消息1 主要描述了随机接入控制信息(RACH)和小区频点分配表(即 CA表)，在 BCCH 信道上发送。 2. 消息内容 SYS INFO 1 - - Cell Channel Desc. -- RACH Control Para. (1) 小区频点分配表（CA 表） BSC（0520B 版本及其以后版本）支持的小区频点配置可达 64 个，由于小区信道描述格式（Cell Channel Discription）的限制，实际小区的频点是不能随意进行配置的。 M900/M1800 基站子系统 信令分析手册 信令分析指导 2-2 首先谈一下小区信道描述格式。在BSC 数管台的《系统消息数据表》中有该选项，BSC 程序中并未读该选项，而是根据实际频点的配置选择不同的小区信道描述格式。 小区信道描述格式有如下几种，分别由Cell Channel Discription 中第2 个字节Format ID（bit8、bit7、bit4、bit3、bit2）确定。 Bit Bit Bit Bit Bit format notation 8 7 4 3 2 0 0 X X X bit map 0 （0 位图） 1 0 0 X X 1024 range （1024 范围格式） 1 0 1 0 0 512 range （512 范围格式） 1 0 1 0 1 256 range （256 范围格式） 1 0 1 1 0 128 range （128 范围格式） 1 0 1 1 1 v ariable bit map （可变长位图） 以上小区信道描述格式对应小区可配置的绝对频点数是不一样的。假...
