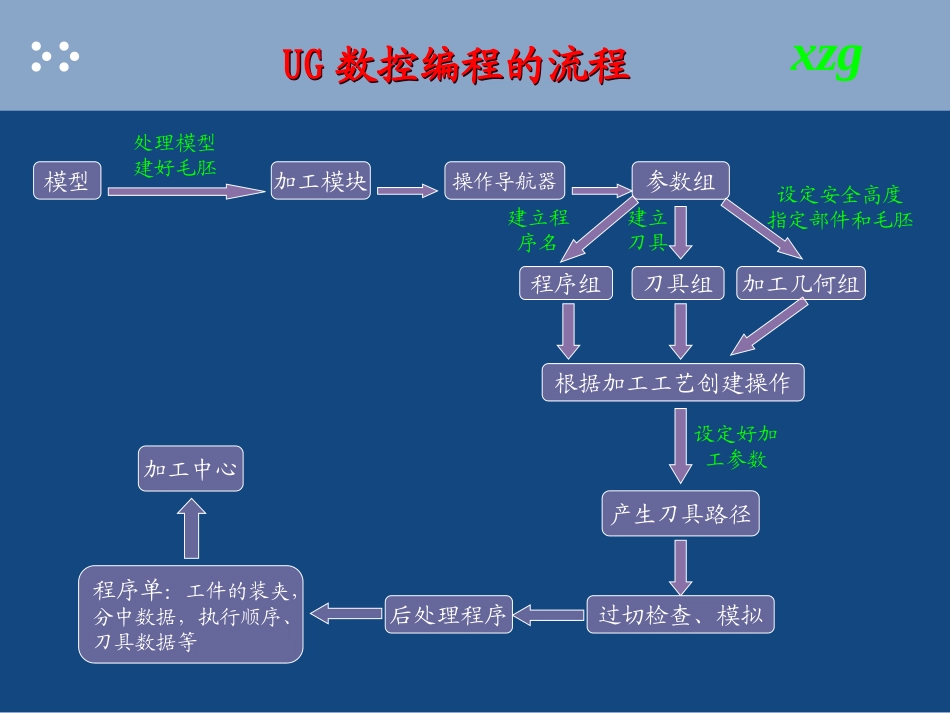

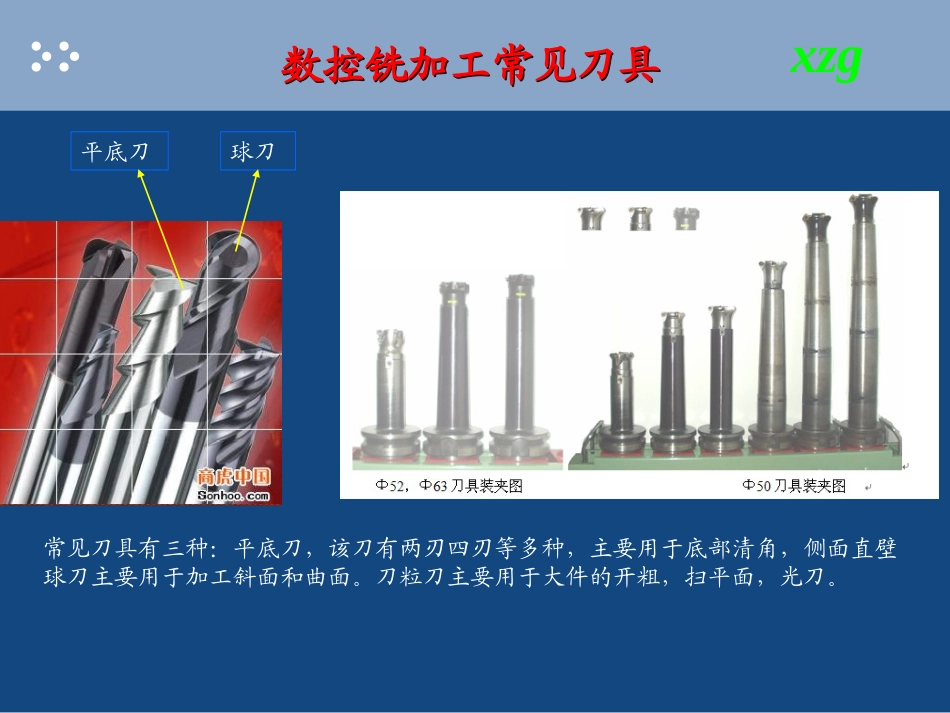

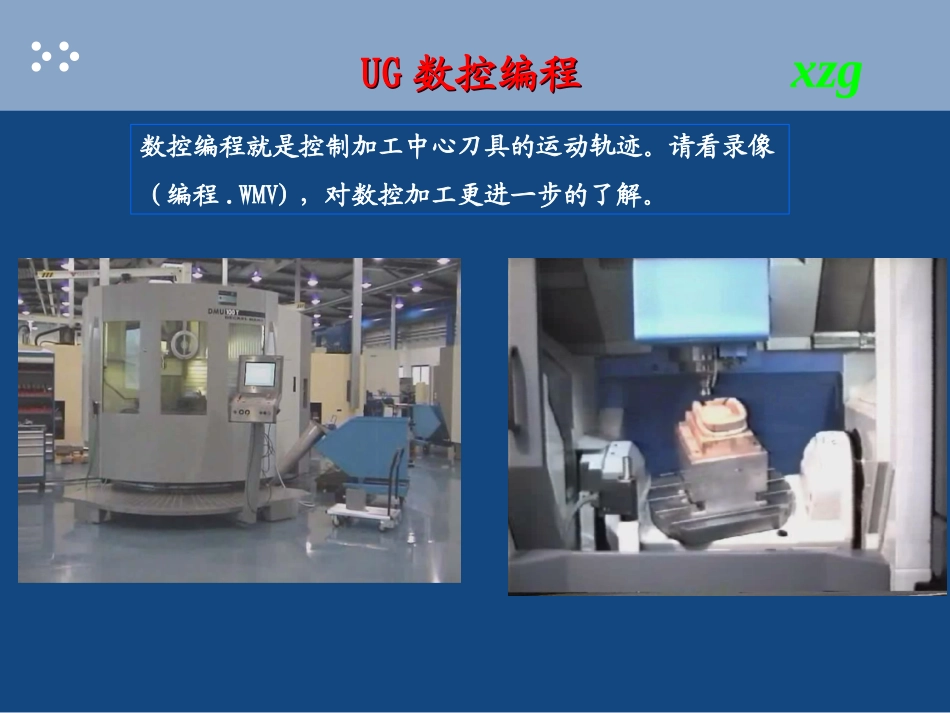

UG数控编程UG数控编程数控编程就是控制加工中心刀具的运动轨迹。请看录像（编程.WMV)，对数控加工更进一步的了解。xzg数控铣加工常见刀具数控铣加工常见刀具平底刀球刀常见刀具有三种：平底刀，该刀有两刃四刃等多种，主要用于底部清角，侧面直壁球刀主要用于加工斜面和曲面。刀粒刀主要用于大件的开粗，扫平面，光刀。xzgUG数控编程的流程UG数控编程的流程加工模块模型操作导航器参数组程序组刀具组加工几何组根据加工工艺创建操作处理模型建好毛胚建立程序名建立刀具设定安全高度指定部件和毛胚设定好加工参数产生刀具路径过切检查、模拟后处理程序程序单：工件的装夹，分中数据，执行顺序、刀具数据等加工中心xzgNC程序单xzg创建毛坯创建毛坯在建模状态点起始—所有应用模块—点注塑模向导—点模具工具图标--创建箱体—创建的箱体在X，Y及Z的负向偏置是零，Z的正向偏置2MMxzg加工环境加工环境第一次进入加工环境提示该对话框CAM会话配置默认选cam_general2轴加工3轴加工钻孔加工xzg5轴加工车床加工线切割加工设定安全高度设定安全高度设定安全高度：打开操作导航器在空白处按鼠标右键选择几何视图—左键点MCS_MILL,按右键选编辑出现以下对话框，按下图进行设置。xzg按指定，如机械坐标与工作坐标不重合先移到重合偏置设为20意思就是平行于XY平面，Z值高度20位置处为安全平面，也可以相对部件表平面指定高度为安全平面此图是相对部件最高面偏置20为安全平面创建程序名称创建程序名称xzg创建刀具创建刀具xzg设定部件与毛坯的关系设定部件与毛坯的关系设定部件与毛坯的关系：打开操作导航器在空白处按鼠标右键选择几何视图—左键点MCS_MILL处的加号,左键点选WORKPIECE，按右键选编辑，出现以下对话框。xzg部件毛坯点部件按选择点毛坯按选择编程前的准备工作小结编程前的准备工作小结xzg编程前的准备工作小结请参考（编程前的准备工作.avi）编程前的准备工作重点要注意机械坐标和工作坐标要重合，安全高度的设定是参照XY平面还是部件最高面。练习图档：UGCAM.PRT（关于封体部分后面再讲）xzgCavityMill（型腔铣削）CavityMill（型腔铣削）目的：本部分介绍型腔铣削的概念和应用操作目标：完成本部分课程后，能够：•学会型腔铣的应用范围。•学会型腔铣操作的三个父节点组(程序，几何体，刀具)的创建。•学会创建型腔铣操作。•学会定义型腔铣切削层。•学会使用IPW•检查•修剪•切削方式•步进（切削步距）•每一刀的全局深度（每一刀的切削深度）•点xzgCavityMill（型腔铣削）CavityMill（型腔铣削）•切削层cutlevel•方法（进刀/退刀）•自动（自动进刀/退刀）•切削参数•角•避让•进给率•机床•编辑刀轨显示•产生刀轨•刀轨仿真•综合练习图档：01_Cavity_mill.prt•综合练习录像：01_Cavity_mill.AVICavityMill（型腔铣削）CavityMill（型腔铣削）设定以下三项型腔铣对话框xzg-，CAVITYMILL（型腔铣削）主要用于开粗，二次开粗，半精铣侧面，当工件顶部是平面时也可以用于精铣侧面。切削步距下刀步距选择加工方法给定操作名称可在此选择其它模板，如mill_countours,plannarmilling,就在此切换。CavityMill（型腔铣削）CavityMill（型腔铣削）xzg1，检查（不需要加工但要过切保护。如压板......等夹具）压板刀具路径会避开压板CavityMill（型腔铣削）CavityMill（型腔铣削）xzg2，修剪（把不需要的刀路修剪掉，通过轮廓控制来设定修剪范围）CavityMill（型腔铣削）CavityMill（型腔铣削）xzg3，切削方式CavityMill（型腔铣削）CavityMill（型腔铣削）xzg最常用，主要用于粗加工和扫平面CavityMill（型腔铣削）CavityMill（型腔铣削）xzg最常用，主要用于复杂工件的残料开粗摆线加工CavityMill（型腔铣削）CavityMill（型腔铣削）xzg也称轮廓铣最常用，主要用于半精铣和精铣侧面CavityMill（型腔铣削）CavityMill（型腔铣削）xzg4，切削步距切削步距该功能只有在轮廓铣时才被激活CavityMill（型腔铣削）CavityMill（型腔铣削）xzgCavityMill（型腔铣削）CavityMill（型腔铣削）xzgCavityMill（型腔铣削）CavityMill（型腔铣削）xzg5，点（切削起始点）激活或抑制已定义的...
