UG实体建模讲解VIP免费

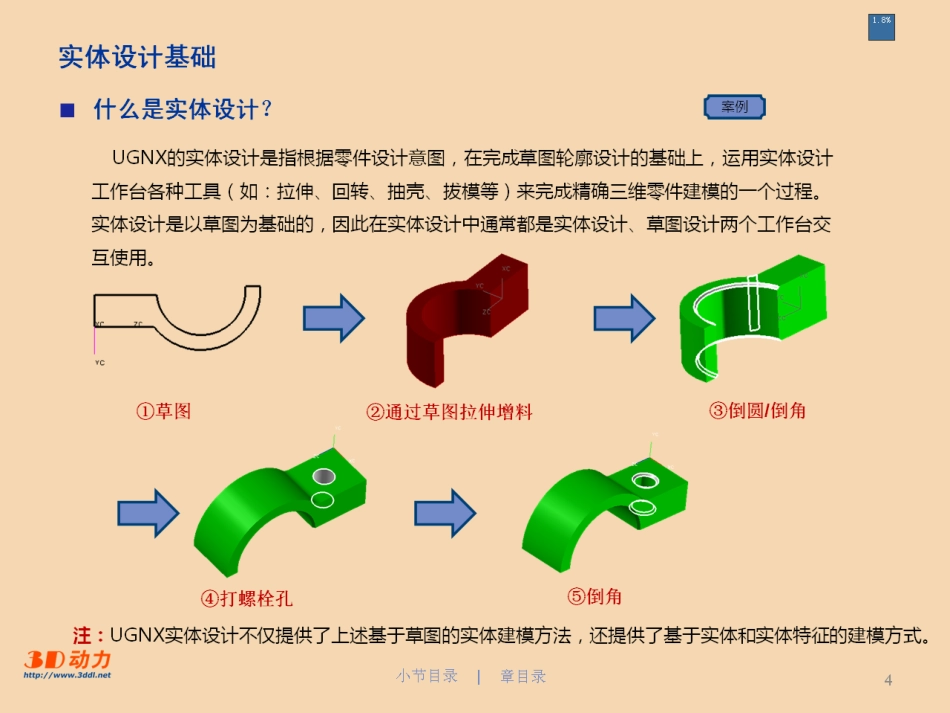

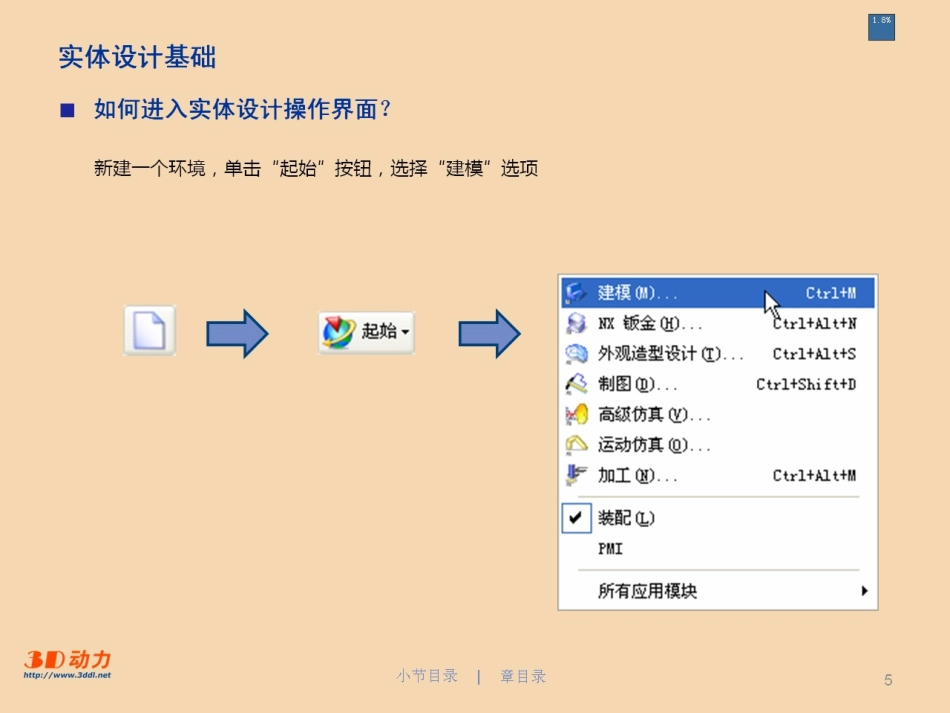

精选版ppt1实体建模精选版ppt2精选版ppt3精选版ppt4精选版ppt5精选版ppt6精选版ppt7精选版ppt8精选版ppt9精选版ppt10精选版ppt11精选版ppt12精选版ppt13精选版ppt14精选版ppt15精选版ppt16精选版ppt17精选版ppt18精选版ppt19精选版ppt20精选版ppt21精选版ppt22精选版ppt23精选版ppt24精选版ppt25精选版ppt26精选版ppt27精选版ppt28精选版ppt29精选版ppt30精选版ppt31精选版ppt32精选版ppt33精选版ppt34精选版ppt35精选版ppt36精选版ppt37精选版ppt38精选版ppt39精选版ppt40精选版ppt41精选版ppt42精选版ppt436.1建模基准在建模的过程中我们会经常用到基准平面、基准轴以及基准坐标，通过这些基准我们可以确定模型的特征、位置和方向，下面看一下这些基准。基准轴基准平面基准坐标精选版ppt441．基准平面在“特征”工具条中单击“基准平面”按钮打开“基准平面”对话框，该对话框的“类型”下拉列表中给出了13种基准平面的确立方式，通过选择某种方式，然后单击要设置基准平面的位置，并进行相应的设置即可生成基准平面。精选版ppt452．基准轴单击“特征操作”工具条中的“基准轴”按钮打开“基准轴”对话框，在“类型”标签栏的下拉列表中选择一种创建方式，然后进行相应的设置即可生成基准轴。精选版ppt463．基准坐标单击“特征操作”工具条中的“基准CSYS”按钮，在弹出的“基准CSYS”对话框中选择一种创建类型，这里选择“动态”项，然后在要添加基准坐标的位置上单击即可创建基准坐标。精选版ppt476.4上机实践——轴承的设计精选版ppt481新建一个模型文件，选择“插入”>“曲线”>“直线和圆弧”>“圆（圆心-半径）”菜单，在X-Y基准平面内以原点为圆心，绘制直径分别为“15”、“25”、“35”和“45”的同心圆2单击“特征”工具条中的“拉伸”按钮，打开“拉伸”对话框，选择直径为“15”和“25”的两个圆，在“拉伸”对话框的“限制”标签栏中将“距离”设为“10”，单击“确定”按钮精选版ppt493在“特征”工具条中单击“割槽”按钮，打开“沟槽”对话框，单击“球形端”按钮单击拉伸生成的圆环外侧表面，在弹出的“球形端沟槽”对话框中将“沟槽直径”改为“23”、“球直径”改为“6”，单击“确定”按钮。精选版ppt504弹出“定位沟槽”对话框，单击圆环一侧的边，再单击其相应侧的沟槽边，在弹出的“创建表达式”对话框中输入要定位的距离，这里输入“2”，单击“确定”按钮完成沟槽的创建。精选版ppt51单击“特征”工具条中的“拉伸”按钮，打开“拉伸”对话框，选择直径为“35”和“45”的两个圆，在“拉伸”对话框的“限制”标签栏中将“距离”设为“10”，单击“确定”按钮完成拉伸精选版ppt52单击“特征”工具条中的“球”按钮，打开“球”对话框，单击“直径，圆心”按钮，在弹出的“球直径”对话框中将“直径”设为“6”并单击“确定”按钮，然后在弹出的“点”对话框中将球的圆心设为（0，14.5，5）并单击“确定”按钮。在弹出的“布尔运算”对话框中单击“创建”按钮完成球的创建。精选版ppt53选中上步中绘制的球，选择“编辑”>“变换”菜单，打开“变换”对话框，单击“绕直线旋转”按钮，再在弹出的直线变换方式对话框中单击“点和矢量”按钮。精选版ppt54在弹出的“点”对话框中将“坐标”设为（0，0，0），在“矢量”对话框中将矢量设为Z轴正向。精选版ppt55在变换“角度”对话框中将角度设为“36”，再在弹出的变换方式对话框中单击“多个副本-可用”按钮，然后再将“副本数”设为“9”并单击“确定”按钮完成变换，之后点击“取消”完成变换操作，最后就生成了轴承这个标准件。精选版ppt566.5模型处理6.5.1孔2在打开的“孔”对话框的“类型”选项组中单击“简单”按钮，然后在实体上要制作孔的地方单击，再在“孔”对话框中将“直径”设为“5”、“深度”设为“10”、“顶锥角”设为“0”，单击“确定”按钮，弹出“孔”定位对话框精选版ppt573在弹出的“定位”对话框单击“垂直”按钮，然后单击要定位的地方，这里单击X轴，接着在“定位”对话框中将表达式的值改为“0”，单击“应用”按钮，然后单击Y轴，并在“定位”对话框中将表达式的值改为“8”，单...
