网络智能综合布线实验报告

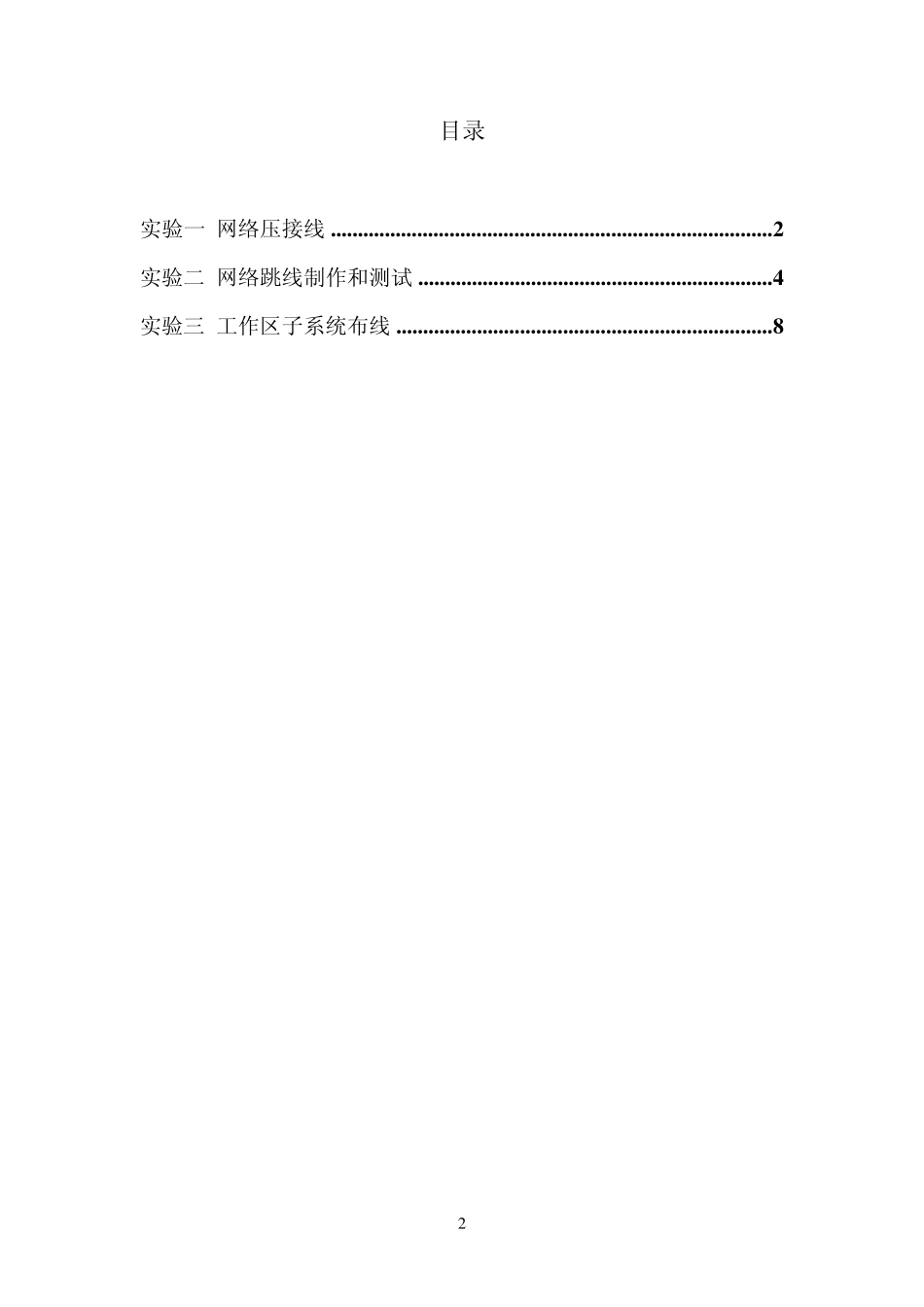

专 业 ： 网络工程 班 级 ： 113 班 学 号 ： 119074361 姓 名 ： 管庶龙 指导教师 ： 纪 滨 安徽工业大学计算机科学与技术学院 2 目录 实验一 网络压接线 .................................................................................. 2 实验二 网络跳线制作和测试 .................................................................. 4 实验三 工作区子系统布线 ...................................................................... 8 3 实验一 网络压接线 1 .1 实验目的 （1）通过本实验掌握网络配线架和网络模块的压接线原理 （2）掌握网络配线架和网络模块的压接线方法和技巧 （3）掌握网络线的色序、剥线方法、预留长度和压接顺序 （4）掌握网络线压接常用工具和操作技巧 1 .2 实验要求 （1）完成网络线的两端剥线。不允许损伤线缆铜芯，而且长度适合 （2）完成 6 跟网络线的两端压接试验，共计压接线 96 次。要求压接方法正确。达到 96 次，每次压接成功，压接线线序正确 （3）掌握网络压接线的原理和操作方法和技巧 1 .3 试验设备、材料和工具 （1）网络线 6 根，每根长度 500 毫米 （2）网络压线钳 1 把，裁剪网线 （3）钢卷尺 1 个，测量网线长度 （4）打线钳 1 把，用于压接网线 1 .4 实验步骤 （1）打开网络试验台电源开关，观察电源指示灯是否正确 （2）准备好实验材料和工具 利用压线钳剥线器将双绞线两端剥去外皮约 30 毫米，并将 4 对线成扇状拨开，顺时针从左到右依次为“白橙、橙”，“白绿、绿”，“白蓝、蓝”，“白棕、棕”。 568B 标准的线序，即“白橙”，“橙”，“白绿”，“蓝”，“白蓝”，“绿”，“白棕”，“棕” 将其依次压接到网络试验台左边网络试验仪 110 网络跳线架的上排中，然后按对应的线序依次压接到下排中。下排多压一条芯线真确时，对应上下排的两个指示灯同时亮 4 1 .5 实验心得 该实验不是很难，不过做起来是一个技术活。在压线的过程中，可能是由于晃动，导致线头和槽口之间间隔一个槽口，结果测试时失败了，没办法，而老师只发了两个水晶头，没办法重新制作，比较遗憾，以后要注意点。 。 5 实验二 网络跳线制作和测试 2 .1 实验目的 （1）通过本实验掌握网络跳线的制作和压接线原理 （2）掌握网络的压接线方法和技巧 （3）掌握网络线的色谱、剥线方法、预留长度和压接顺...
