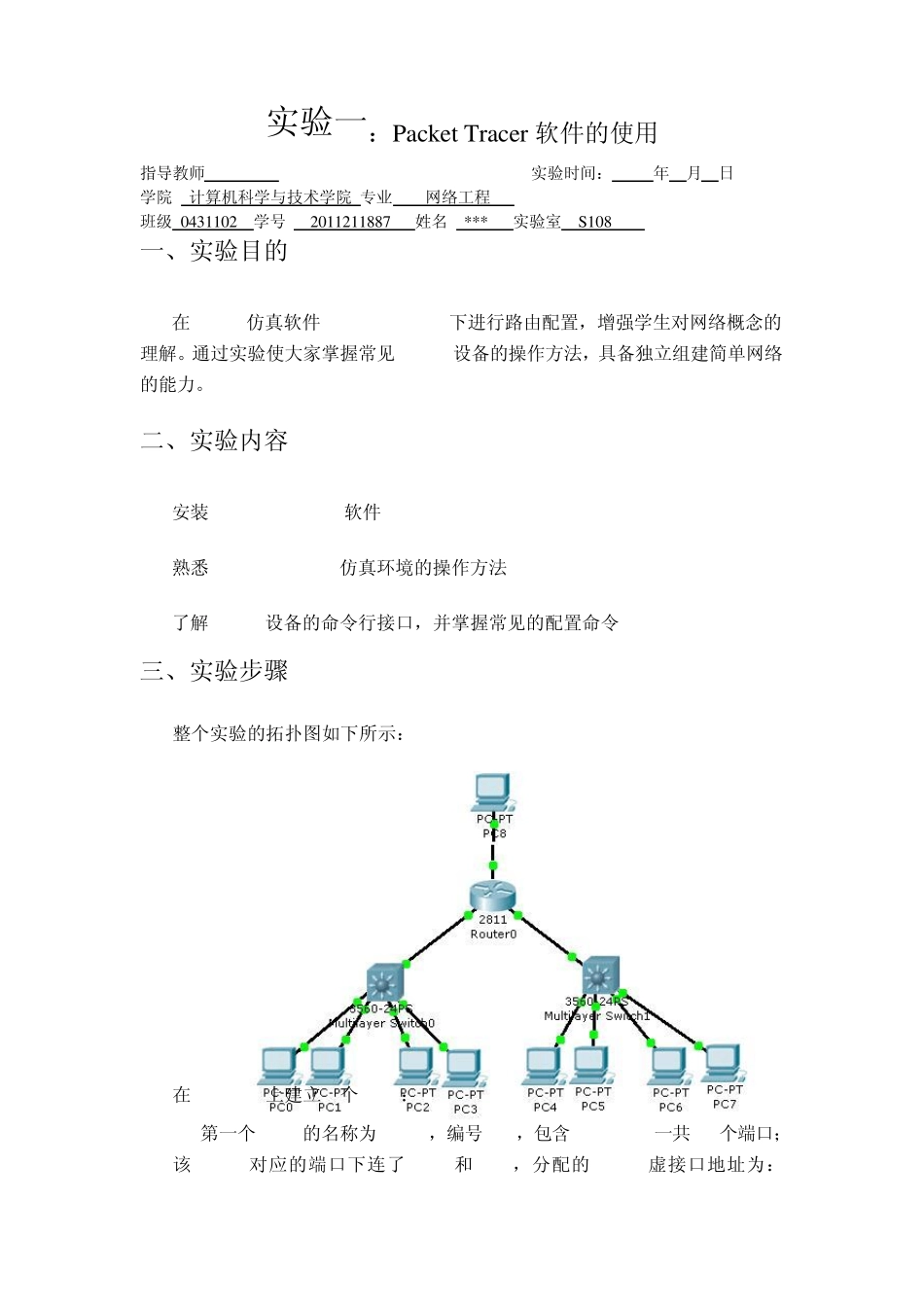

网络系统集成实验报 告 姓名：* * * 学号：2 0 1 1 2 1 1 8 8 7 班级：0 4 3 1 1 0 2 专业：网络工程 实验一：Packet Tracer 软件的使用 指导教师 实验时间： 年 月 日 学院 计算机科学与技术学院 专业 网络工程 班级 0431102 学号 2011211887 姓名 *** 实验室 S108 一、实验目的 在 CISCO仿真软件Packet tracer下进行路由配置，增强学生对网络概念的理解。通过实验使大家掌握常见 CISCO设备的操作方法，具备独立组建简单网络的能力。 二、实验内容 安装 Packet Tracer 软件 熟悉 Packet Tracer仿真环境的操作方法 了解 CISCO设备的命令行接口，并掌握常见的配置命令 三、实验步骤 整个实验的拓扑图如下所示： 在 switch0上建立 3个 VLAN： 第一个 VLAN的名称为 VLAN1，编号101，包含 0/1~0/10一共 10个端口；该 VLAN对应的端口下连了 PC0和 PC1，分配的VLAN虚接口地址为：192.168.1.254/24；PC0的地址为192.168.1.1/24，网关192.168.1.254；PC1的地址为192.168.1.2/24，网关192.168.1.254； 第二个VLAN的名称为VLAN2，编号102，包含0/11~0/20一共10个端口；该VLAN对应的端口下连了PC2和PC3，分配的VLAN虚接口地址为：192.168.2.254/24；PC2的地址为192.168.2.1/24，网关192.168.2.254; PC3的地址为192.168.2.2/24，网关192.168.2.254； 第三个VLAN的名称为VLAN3，编号103，包含0/21~0/24一共4个端口；该VLAN对应的端口和路由器的Fa0/0相连，分配的VLAN虚接口地址为：192.168.3.254/24； 在switch1上建立3个VLAN： 第一个VLAN的名称为VLAN4，编号201，包含0/1~0/10一共10个端口；该VLAN对应的端口下连了PC4和PC5，分配的VLAN虚接口地址为：192.168.4.254/24；PC4的地址为192.168.4.1/24，网关192.168.4.254；PC5的地址为192.168.4.2/24，网关192.168.4.254； 第二个VLAN的名称为VLAN5，编号202，包含0/11~0/20一共10个端口；该VLAN对应的端口下连了PC6和PC7，分配的VLAN虚接口地址为：192.168.5.254/24；PC6的地址为192.168.5.1/24，网关192.168.5.254; PC7的地址为192.168.5.2/24，网关192.168.5.254； 第三个VLAN的名称为VLAN6，编号203，包含0/21~0/24一共4个端口；该VLAN对应的端口和路由器的Fa0/1相连，分配的VLAN虚接口地址为：192.168.6.254/24； 为路由器配置IP地址： fa0/0 : 192.168.3.1/24 fa0/1 : 192.168.6.1/24 fa1/0 : 192.168.7.1/24 ...
