网络综合布线实训题

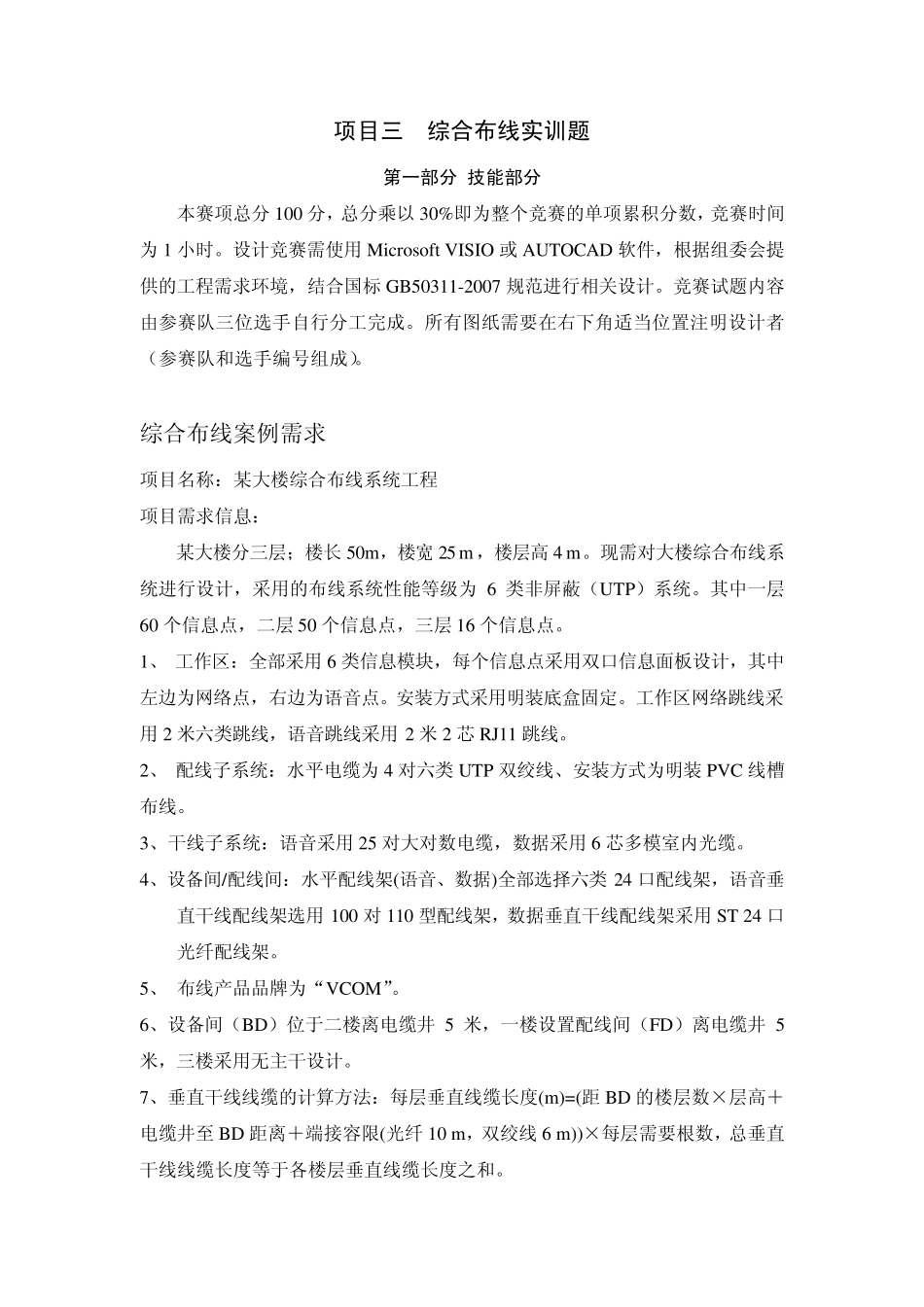

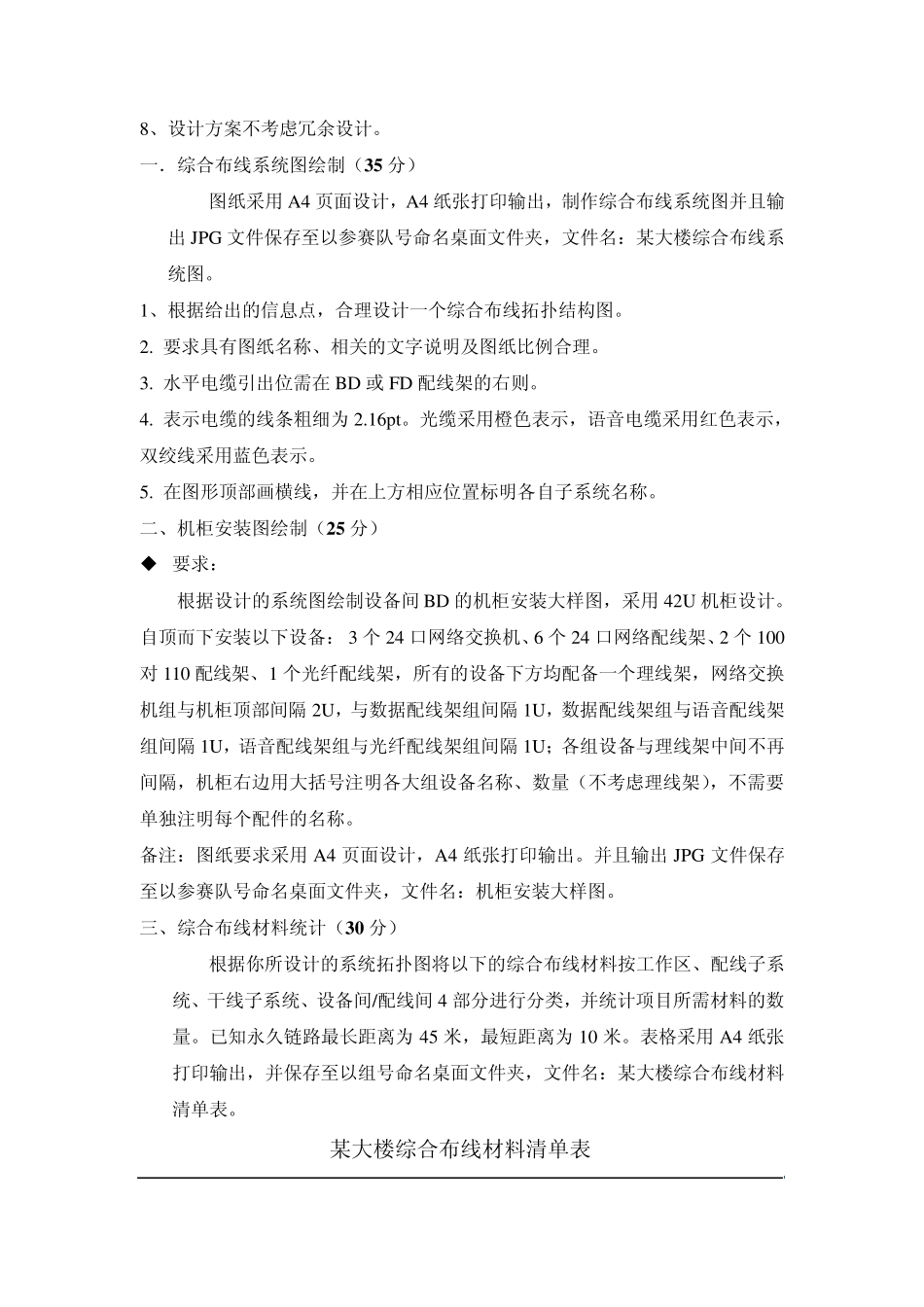

项目三 综合布线实训题 第一部分 技能部分 本赛项总分 100 分，总分乘以 30%即为整个竞赛的单项累积分数，竞赛时间为 1 小时。设计竞赛需使用 Microsoft VISIO 或 AUTOCAD 软件，根据组委会提供的工程需求环境，结合国标 GB50311-2007 规范进行相关设计。竞赛试题内容由参赛队三位选手自行分工完成。所有图纸需要在右下角适当位置注明设计者（参赛队和选手编号组成）。 综合布线案例需求 项目名称：某大楼综合布线系统工程 项目需求信息： 某大楼分三层；楼长 50m，楼宽 25 m ，楼层高 4 m。现需对大楼综合布线系统进行设计，采用的布线系统性能等级为 6 类非屏蔽（UTP）系统。其中一层60 个信息点，二层 50 个信息点，三层 16 个信息点。 1、 工作区：全部采用 6 类信息模块，每个信息点采用双口信息面板设计，其中左边为网络点，右边为语音点。安装方式采用明装底盒固定。工作区网络跳线采用 2 米六类跳线，语音跳线采用 2 米2 芯RJ11 跳线。 2、 配线子系统：水平电缆为 4 对六类 UTP 双绞线、安装方式为明装PVC 线槽布线。 3、干线子系统：语音采用 25 对大对数电缆，数据采用 6 芯多模室内光缆。 4、设备间/配线间：水平配线架(语音、数据)全部选择六类 24 口配线架，语音垂直干线配线架选用 100 对 110 型配线架，数据垂直干线配线架采用 ST 24 口光纤配线架。 5、 布线产品品牌为“VCOM”。 6、设备间（BD）位于二楼离电缆井5 米，一楼设置配线间（FD）离电缆井5米，三楼采用无主干设计。 7、垂直干线线缆的计算方法：每层垂直线缆长度(m)=(距BD 的楼层数×层高＋电缆井至 BD 距离＋端接容限(光纤10 m，双绞线 6 m))×每层需要根数，总垂直干线线缆长度等于各楼层垂直线缆长度之和。 8、设计方案不考虑冗余设计。 一．综合布线系统图绘制（3 5 分） 图纸采用 A4 页面设计，A4 纸张打印输出，制作综合布线系统图并且输出 JPG 文件保存至以参赛队号命名桌面文件夹，文件名：某大楼综合布线系统图。 1、根据给出的信息点，合理设计一个综合布线拓扑结构图。 2. 要求具有图纸名称、相关的文字说明及图纸比例合理。 3. 水平电缆引出位需在 BD 或 FD 配线架的右则。 4. 表示电缆的线条粗细为 2.16pt。光缆采用橙色表示，语音电缆采用红色表示，双绞线采用蓝色表示。 5. 在图形顶部画横线，并在上方相应位置标明各自子系统名称。 二、机柜...
