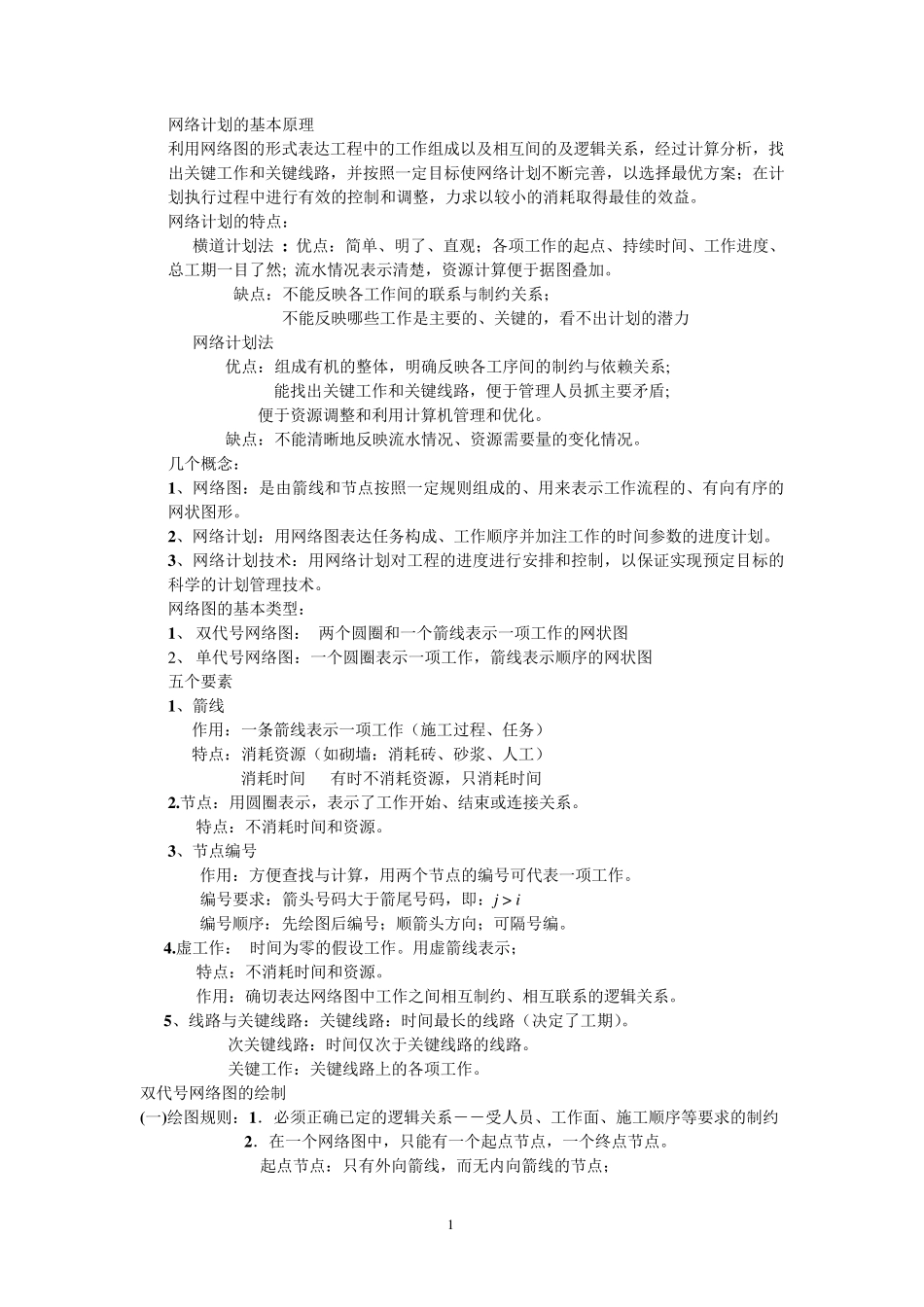

1 网络计划的基本原理 利用网络图的形式表达工程中的工作组成以及相互间的及逻辑关系，经过计算分析，找出关键工作和关键线路，并按照一定目标使网络计划不断完善，以选择最优方案；在计划执行过程中进行有效的控制和调整，力求以较小的消耗取得最佳的效益。 网络计划的特点： 横道计划法 : 优点：简单、明了、直观；各项工作的起点、持续时间、工作进度、 总工期一目了然; 流水情况表示清楚，资源计算便于据图叠加。 缺点：不能反映各工作间的联系与制约关系； 不能反映哪些工作是主要的、关键的，看不出计划的潜力 网络计划法 优点：组成有机的整体，明确反映各工序间的制约与依赖关系; 能找出关键工作和关键线路，便于管理人员抓主要矛盾; 便于资源调整和利用计算机管理和优化。 缺点：不能清晰地反映流水情况、资源需要量的变化情况。 几个概念： 1、网络图：是由箭线和节点按照一定规则组成的、用来表示工作流程的、有向有序的网状图形。 2、网络计划：用网络图表达任务构成、工作顺序并加注工作的时间参数的进度计划。 3、网络计划技术：用网络计划对工程的进度进行安排和控制，以保证实现预定目标的科学的计划管理技术。 网络图的基本类型： 1、 双代号网络图： 两个圆圈和一个箭线表示一项工作的网状图 2、 单代号网络图：一个圆圈表示一项工作，箭线表示顺序的网状图 五个要素 1、箭线 作用：一条箭线表示一项工作（施工过程、任务） 特点：消耗资源（如砌墙：消耗砖、砂浆、人工） 消耗时间 有时不消耗资源，只消耗时间 2.节点：用圆圈表示，表示了工作开始、结束或连接关系。 特点：不消耗时间和资源。 3、节点编号 作用：方便查找与计算，用两个节点的编号可代表一项工作。 编号要求：箭头号码大于箭尾号码，即：j > i 编号顺序：先绘图后编号；顺箭头方向；可隔号编。 4.虚工作： 时间为零的假设工作。用虚箭线表示； 特点：不消耗时间和资源。 作用：确切表达网络图中工作之间相互制约、相互联系的逻辑关系。 5、线路与关键线路：关键线路：时间最长的线路（决定了工期）。 次关键线路：时间仅次于关键线路的线路。 关键工作：关键线路上的各项工作。 双代号网络图的绘制 (一)绘图规则：1．必须正确已定的逻辑关系――受人员、工作面、施工顺序等要求的制约 2．在一个网络图中，只能有一个起点节点，一个终点节点。 起点节点：只有外向箭线，而无内向箭线的节点； 2 终点节点：...
