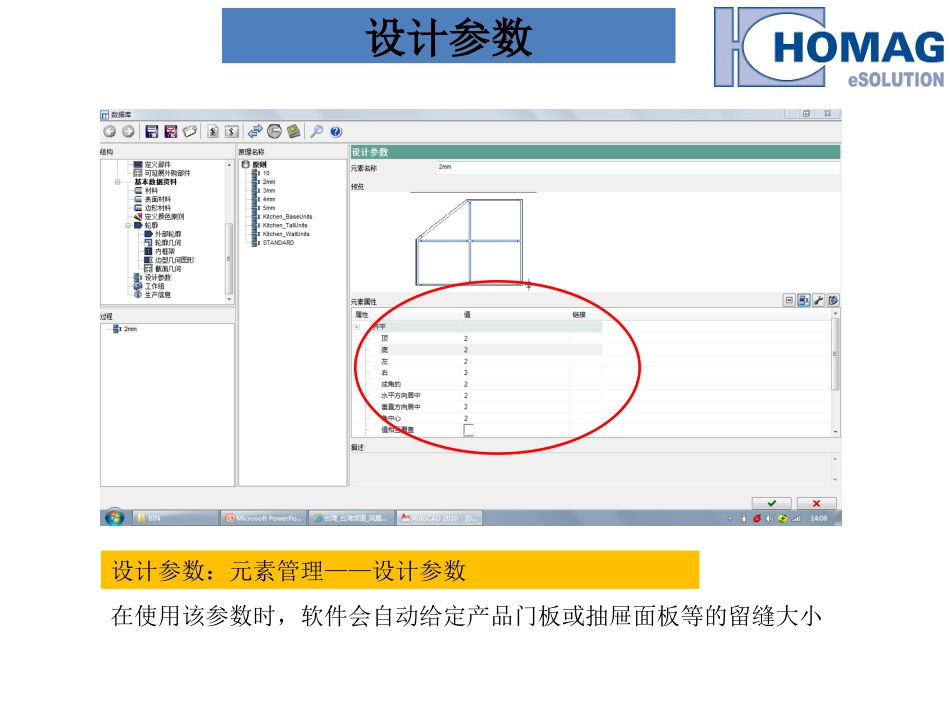

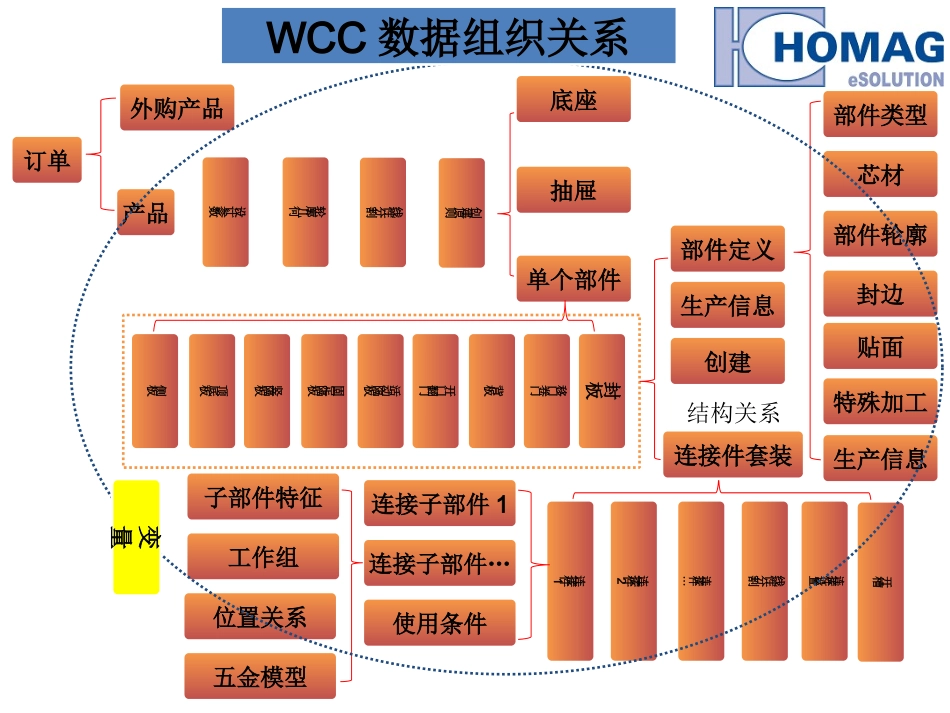

豪迈WOODCAD/CAM培训资料开槽订单外购产品产品抽屉底座单个部件连接件1顶底板竖隔板固定隔板活动隔板开门翻门背板移门卷门封板部件定义连接件套装创建结构关系部件类型芯材部件轮廓封边贴面特殊加工生产信息生产信息线性分割连接件设置连接件2连接件…侧板连接子部件1连接子部件…使用条件子部件特征设计参数轮廓几何工作组位置关系五金模型变量WCC数据组织关系线性分割创建原则设计参数设计参数：元素管理——设计参数在使用该参数时，软件会自动给定产品门板或抽屉面板等的留缝大小创建原则创建原则：数据库——创建原则用户可根据产品结构和特点的不同，选择不同的单个部件，组成所需要的创建原则，以快速准确的设计产品。用户每次要设计产品时需选择对应的设计原则，可以快速的所要的产品。5单个部件单个部件：数据库——元素管理——单个部件单个部件是家具产品的直接组成部分，如顶板就是一个单个部件。根据部件属性的不同，单个部件包括：顶板、底板、侧板、竖隔板、固定隔板、活动隔板、背板、平开门或翻门、移动门或折叠门卷门、封板。在WCC软件中，不同属性的单个部件由不同的元素组成，如侧板只由部件定义、排线孔和生产信息组成，二顶板等则包含连接件等其他内容。一般单个部件由部件定义、结构关系、连接件套装、生产信息和定位基准组成。侧板侧板：数据库——元素管理——单个部件——侧板侧板的单个部件由三部分组成：部件定义、排孔线和生产信息。注意事项：侧板上没有五金件，常规的五金件都是由与侧板相连接的部件赋予的，如果因特殊需要一定要加连接件，需在侧板所调用的部件定义中的封边或特殊加工一栏添加五金连接件。侧板——排孔线侧板：数据库——元素管理——单个部件——侧板——排线孔注意：一旦设定了系统孔，只要调取该侧板，就会有系统孔存在。表示系统孔的深度表示系统孔的直径表示两系统孔在侧板深度方向的排孔位置和间距，可以用线性分割或固定值。参照高度表示系统孔在侧板高度方向的基准和位置表示系统孔的孔间距顶板顶板：数据库——元素管理——单个部件——顶板顶板一共包括定义、创建、连接件、相对位置和生产信息等子选项。在定义选项用户可以选择顶板是隔板式或拉条式（如橱柜拉条），同时选择对应的部件定义。顶板创建可以选择顶板与侧板的结构关系，包括开始（顶盖侧）、插入（侧盖顶）和斜接（45度斜接）。同时可以选择顶板与侧板的位置关系，如内缩或飘出，正值为飘出，负值为内缩。垂直方向偏移可对顶板在产品高度方向做相对位移。开槽表示顶板可以以插槽式与其他部件进行连接。连接件：顶板可以选择一个连接件套装，与侧板通过五金件进行连接，只能选择左边和右边连接，如果要与背板连接，只能在背板上添加赋予顶板。前面和后面表示当两侧板深度方向不一致时以什么方式为基准计算尺寸。生产信息表示该部件的一些辅助说明，可输出到报表或料单中。底板底板：数据库——元素管理——单个部件——底板底板的设置与顶板一样，参照顶板竖隔板竖隔板：数据库——元素管理——单个部件——竖隔板竖隔板一共包括部件定义、创建、连接件、前后位置及生产信息。注意：竖隔板不能选择与其他部件的结构关系，连接件只能是选择高度方向与其他部件的连接，如果要连接背板，需在部件定义中或在设计时临时添加。固定隔板固定隔板：数据库——元素管理——单个部件——固定隔板固定隔板除没有垂直方向偏移外，不能选择与其他部件的结构关系外，与顶板一样。固定隔板可选择是否在排线孔上。活动隔板活动隔板：数据库——元素管理——单个部件——活动隔板与固定隔板相比，活动隔板没有隔板式或拉条式，但可选择是否在宽度或深度方向倾斜，如某些写柜的做法。其他与固定隔板同。开门/翻门开门&翻门：数据库——元素管理——单个部件——门门可以分为开门和翻门，包含部件定义、创建、连接件、拉手、停止带、生产信息开门分为：全盖、半盖和嵌入，翻门分外盖和嵌入。按门板造型不同，又分为镶框门、模压门和平板门等。开门/翻门——部件定义开门&翻门：数据库——元素管理——单个部件——门——定义部件的种类：开门或翻门双门或单门门板所调取的部件...
