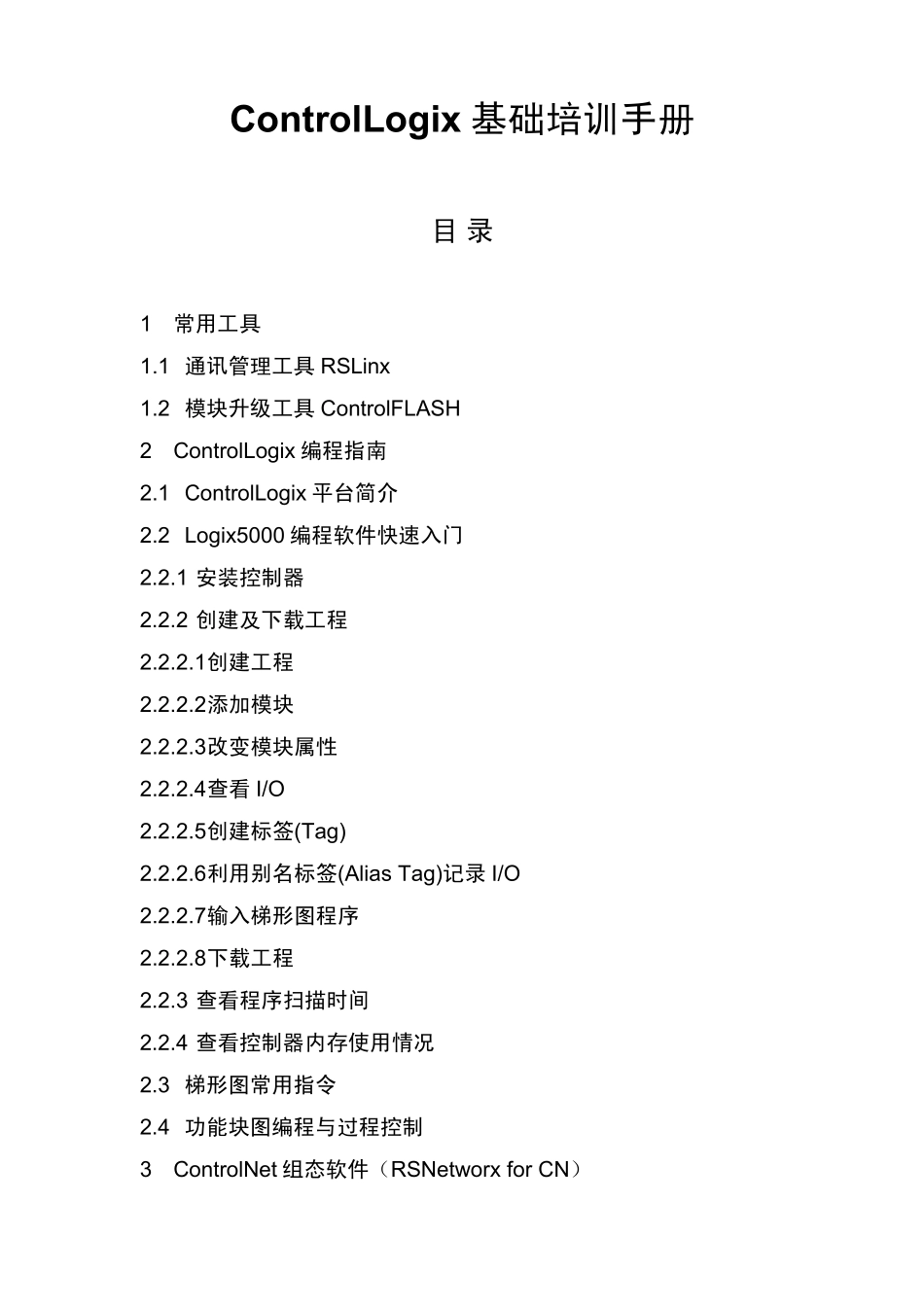

ControlLogix 基 础 培 训 手 册 罗克韦尔自动化 自动控制及信息产品集团 中国.北京 2002年 10月 ControlLogix 基础培训手册 目 录 1 常用工具 1.1 通讯管理工具 RSLinx 1.2 模块升级工具 ControlFLASH 2 ControlLogix编程指南 2.1 ControlLogix平台简介 2.2 Logix5000 编程软件快速入门 2.2.1 安装控制器 2.2.2 创建及下载工程 2.2.2.1 创建工程 2.2.2.2 添加模块 2.2.2.3 改变模块属性 2.2.2.4 查看 I/O 2.2.2.5 创建标签(Tag) 2.2.2.6 利用别名标签(Alias Tag)记录 I/O 2.2.2.7 输入梯形图程序 2.2.2.8 下载工程 2.2.3 查看程序扫描时间 2.2.4 查看控制器内存使用情况 2.3 梯形图常用指令 2.4 功能块图编程与过程控制 3 ControlNet 组态软件（RSNetworx for CN） 3.1 ControlNet 基本知识 3.2 RSNetworx for CN 操作步骤 4 DeviceNet 组态软件（RSNetworx for DN） 4.1 DeviceNet 基本知识 4.2 RSNetworx for DN 操作步骤 5 流程监控软件 RSView 1 常用工具 1.1 通讯管理工具 RSLinx RSLinx是罗克韦尔自动化公司为用户提供的通讯管理软件，它运行在 Windows 操作系统的计算机上。 用户只需选择一种从该计算机到工业控制网络上任一模块的通讯方式，就可以通过该软件建立起与工业控制网络上所有设备的通讯。 RSLinx操作举例（计算机到 Logix处理器为串口连接）： 1) 用户选择从计算机到网络的通讯方式：串口方式 2) 用户检查计算机上相关通讯卡件是否已经安装，连接电缆是否正确：使用 1756-CP3 连接计算机和处理器。 3) 点击 RSLinx“communication(通讯)”下拉菜单中的“Configure Drivers(配置驱动方式)” 选项。 4) 在“available drivers（可用驱动方式）” 中选择“RS-232 DF1 devices” ，再点击“add new ” 选项，并选择 OK。 5) 在弹出的“Configure RS-232 DF1 devices” 菜单中点击“auto-configure(自动配置)”，等待运行结果后选择 OK。 6) 点击 RSLinx“communication(通讯)”下拉菜单中的“RSWho” 选项，就会弹出整个工业控制网络的树状浏览画面（见下图）。注：用户还可点击浏览画面中的“”，以进一步浏览其所延伸的网段。 7) 1.2 模块升级工具 ControlFLASH： 罗克韦尔自动化公司新一代控制平台中的大部分模块都是“内置微处理器＋功能软件（firmware）”的智能模块，并且功能...
