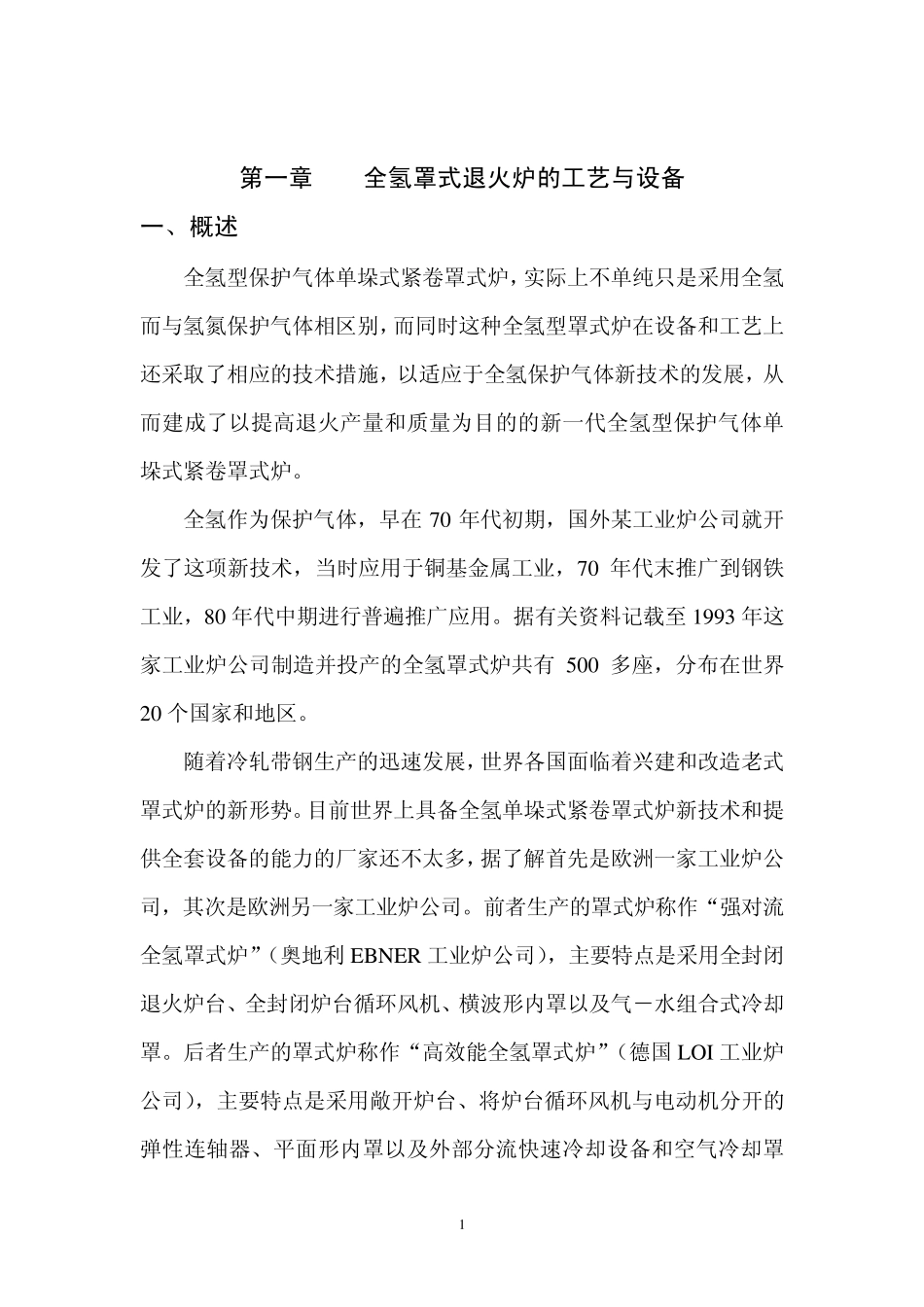

1 第一章 全氢罩式退火炉的工艺与设备 一、概述 全氢型保护气体单垛式紧卷罩式炉，实际上不单纯只是采用全氢而与氢氮保护气体相区别，而同时这种全氢型罩式炉在设备和工艺上还采取了相应的技术措施，以适应于全氢保护气体新技术的发展，从而建成了以提高退火产量和质量为目的的新一代全氢型保护气体单垛式紧卷罩式炉。 全氢作为保护气体，早在 70 年代初期，国外某工业炉公司就开发了这项新技术，当时应用于铜基金属工业，70 年代末推广到钢铁工业，80 年代中期进行普遍推广应用。据有关资料记载至 1993 年这家工业炉公司制造并投产的全氢罩式炉共有 500 多座，分布在世界20 个国家和地区。 随着冷轧带钢生产的迅速发展，世界各国面临着兴建和改造老式罩式炉的新形势。目前世界上具备全氢单垛式紧卷罩式炉新技术和提供全套设备的能力的厂家还不太多，据了解首先是欧洲一家工业炉公司，其次是欧洲另一家工业炉公司。前者生产的罩式炉称作“强对流全氢罩式炉”（奥地利 EBNER 工业炉公司），主要特点是采用全封闭退火炉台、全封闭炉台循环风机、横波形内罩以及气－水组合式冷却罩。后者生产的罩式炉称作“高效能全氢罩式炉”（德国 LOI 工业炉公司），主要特点是采用敞开炉台、将炉台循环风机与电动机分开的弹性连轴器、平面形内罩以及外部分流快速冷却设备和空气冷却罩 2 等。上述两家公司采取的设备手段虽然有所不同，但其技术实质均遵循着强对流和全氢技术这个基本出发点，适应全氢退火的严密性和安全性，从而达到提高退火产量和质量的目的。 二、强对流全氢罩式炉技术 1 .强对流 冷轧带钢卷罩式炉退火采用间歇式生产方式，以高炉和焦炉混合煤气作为燃料，通过内罩对带钢卷进行间接加热。罩式炉退火是以流体力学传导理论为基础。炉料得到热量多少取决于内罩壁的辐射传热和气体对流传热的能力。 由于轧制后的带钢横向存在着中间厚、两个边部薄的横向偏差，所以即使在较大轧制张力下卷曲钢卷，仍会出现带钢中间部位层间压力大、两个边部层间压力小的情况，因此带钢层间存在间隙；其次，为了减少退火工序中由于带钢层间压力过大而产生的粘结缺陷，在保证卷齐钢卷的条件下，应尽量降低轧制张力，这样更增大了间隙。而间隙中间充满着空气，由于空气导热系数远远低于钢板的导热系数，因此，带钢卷的径向导热能力很差，影响了钢卷径向辐射传热效果。提高辐射传热的效果，只有提高内罩壁的温度，形成较高的温度差，这势必导致钢...
