美的变频空调故障代码汇总表

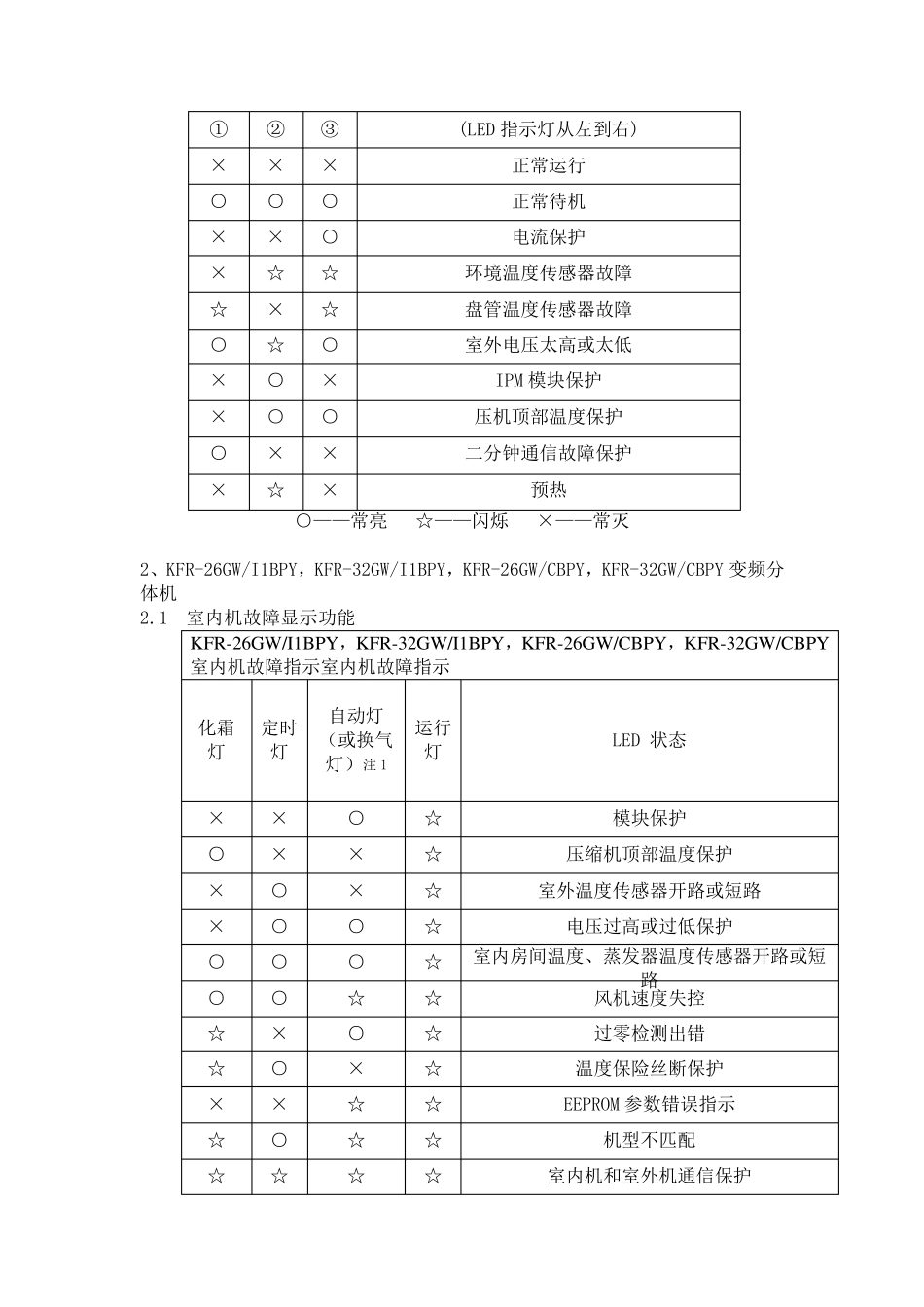

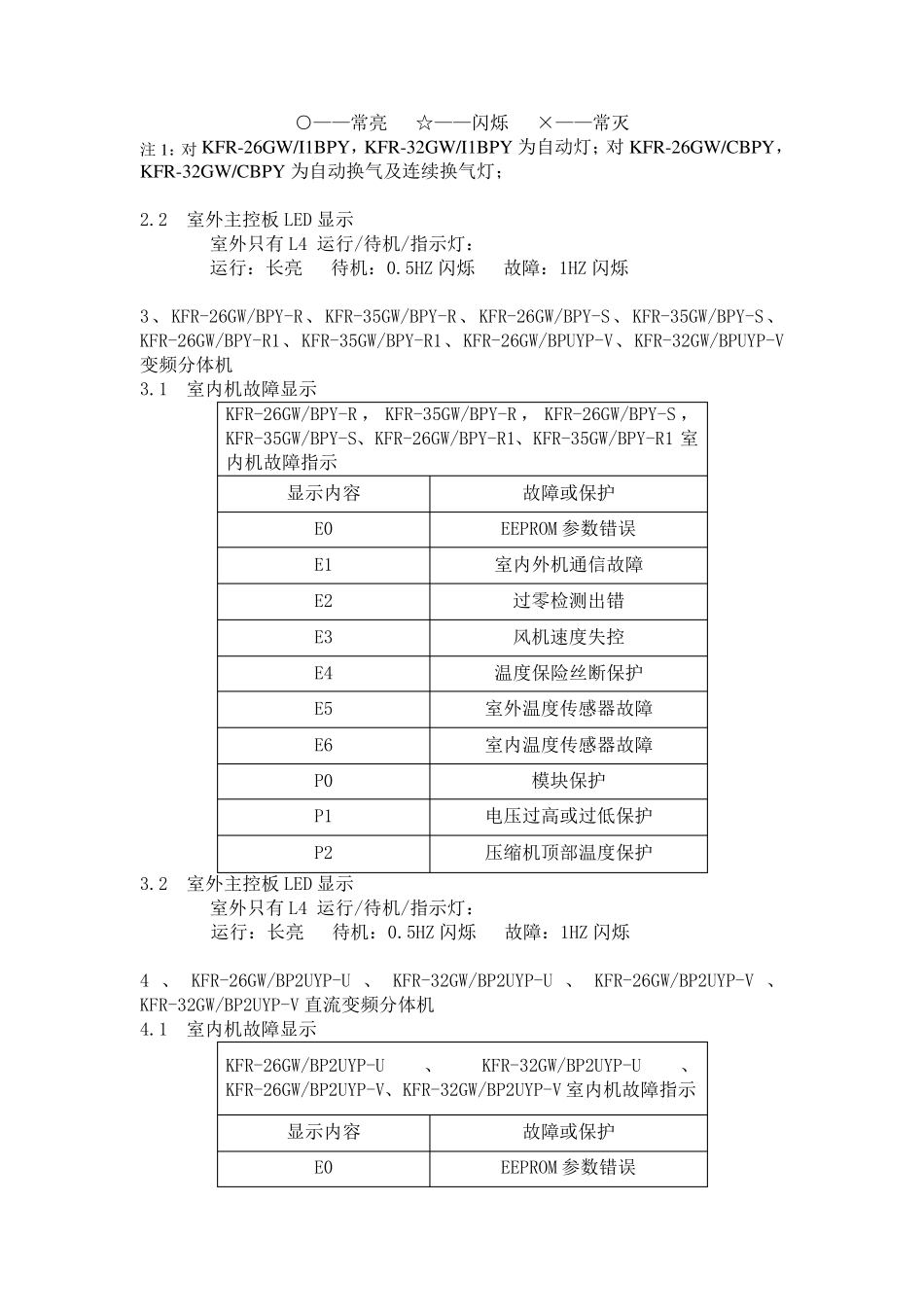

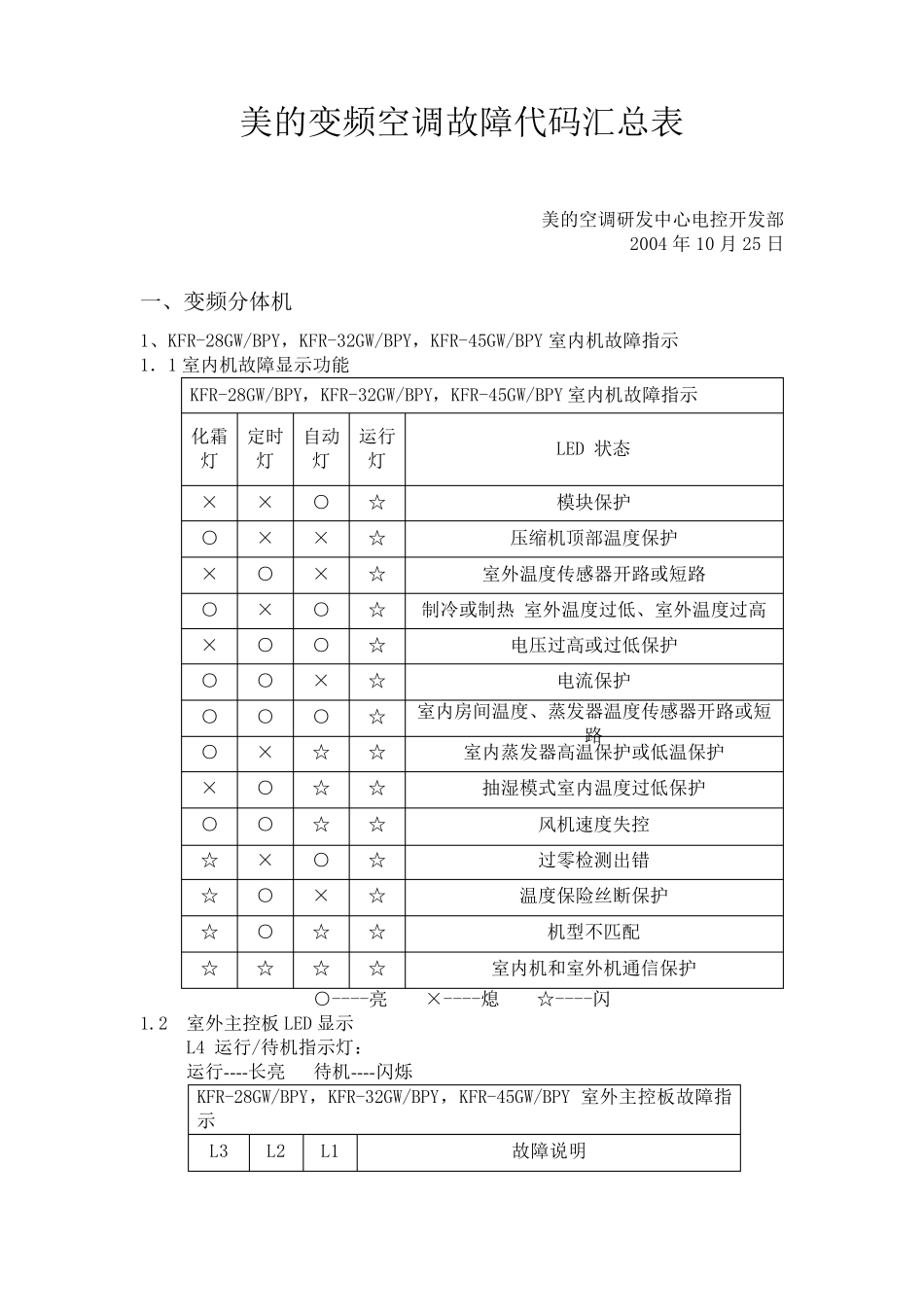

美的变频空调故障代码汇总表 美的空调研发中心电控开发部 2004 年10 月25 日 一、变频分体机 1、KFR-28GW/BPY，KFR-32GW/BPY，KFR-45GW/BPY 室内机故障指示 1．1 室内机故障显示功能 KFR-28GW/BPY，KFR-32GW/BPY，KFR-45GW/BPY 室内机故障指示 化霜灯 定时灯 自动灯 运行灯 LED 状态 × × ○ ☆ 模块保护 ○ × × ☆ 压缩机顶部温度保护 × ○ × ☆ 室外温度传感器开路或短路 ○ × ○ ☆ 制冷或制热 室外温度过低、室外温度过高 × ○ ○ ☆ 电压过高或过低保护 ○ ○ × ☆ 电流保护 ○ ○ ○ ☆ 室内房间温度、蒸发器温度传感器开路或短路 ○ × ☆ ☆ 室内蒸发器高温保护或低温保护 × ○ ☆ ☆ 抽湿模式室内温度过低保护 ○ ○ ☆ ☆ 风机速度失控 ☆ × ○ ☆ 过零检测出错 ☆ ○ × ☆ 温度保险丝断保护 ☆ ○ ☆ ☆ 机型不匹配 ☆ ☆ ☆ ☆ 室内机和室外机通信保护 ○----亮 ×----熄 ☆----闪 1.2 室外主控板 LED 显示 L4 运行/待机指示灯： 运行----长亮 待机----闪烁 KFR-28GW/BPY，KFR-32GW/BPY，KFR-45GW/BPY 室外主控板故障指示 L3 L2 L1 故障说明 ① ② ③ (LED 指示灯从左到右) × × × 正常运行 ○ ○ ○ 正常待机 × × ○ 电流保护 × ☆ ☆ 环境温度传感器故障 ☆ × ☆ 盘管温度传感器故障 ○ ☆ ○ 室外电压太高或太低 × ○ × IPM 模块保护 × ○ ○ 压机顶部温度保护 ○ × × 二分钟通信故障保护 × ☆ × 预热 ○——常亮 ☆——闪烁 ×——常灭 2、KFR-26GW/I1BPY，KFR-32GW/I1BPY，KFR-26GW/CBPY，KFR-32GW/CBPY 变频分体机 2.1 室内机故障显示功能 KFR-26GW/I1BPY，KFR-32GW/I1BPY，KFR-26GW/CBPY，KFR-32GW/CBPY室内机故障指示室内机故障指示 化霜灯 定时灯 自动灯（或换气灯）注 1 运行灯 LED 状态 × × ○ ☆ 模块保护 ○ × × ☆ 压缩机顶部温度保护 × ○ × ☆ 室外温度传感器开路或短路 × ○ ○ ☆ 电压过高或过低保护 ○ ○ ○ ☆ 室内房间温度、蒸发器温度传感器开路或短路 ○ ○ ☆ ☆ 风机速度失控 ☆ × ○ ☆ 过零检测出错 ☆ ○ × ☆ 温度保险丝断保护 × × ☆ ☆ EEPROM 参数错误指示 ☆ ○ ☆ ☆ 机型不匹配 ☆ ☆ ☆ ☆ 室内机和室外机通信保护 ○...
