翻转机说明书

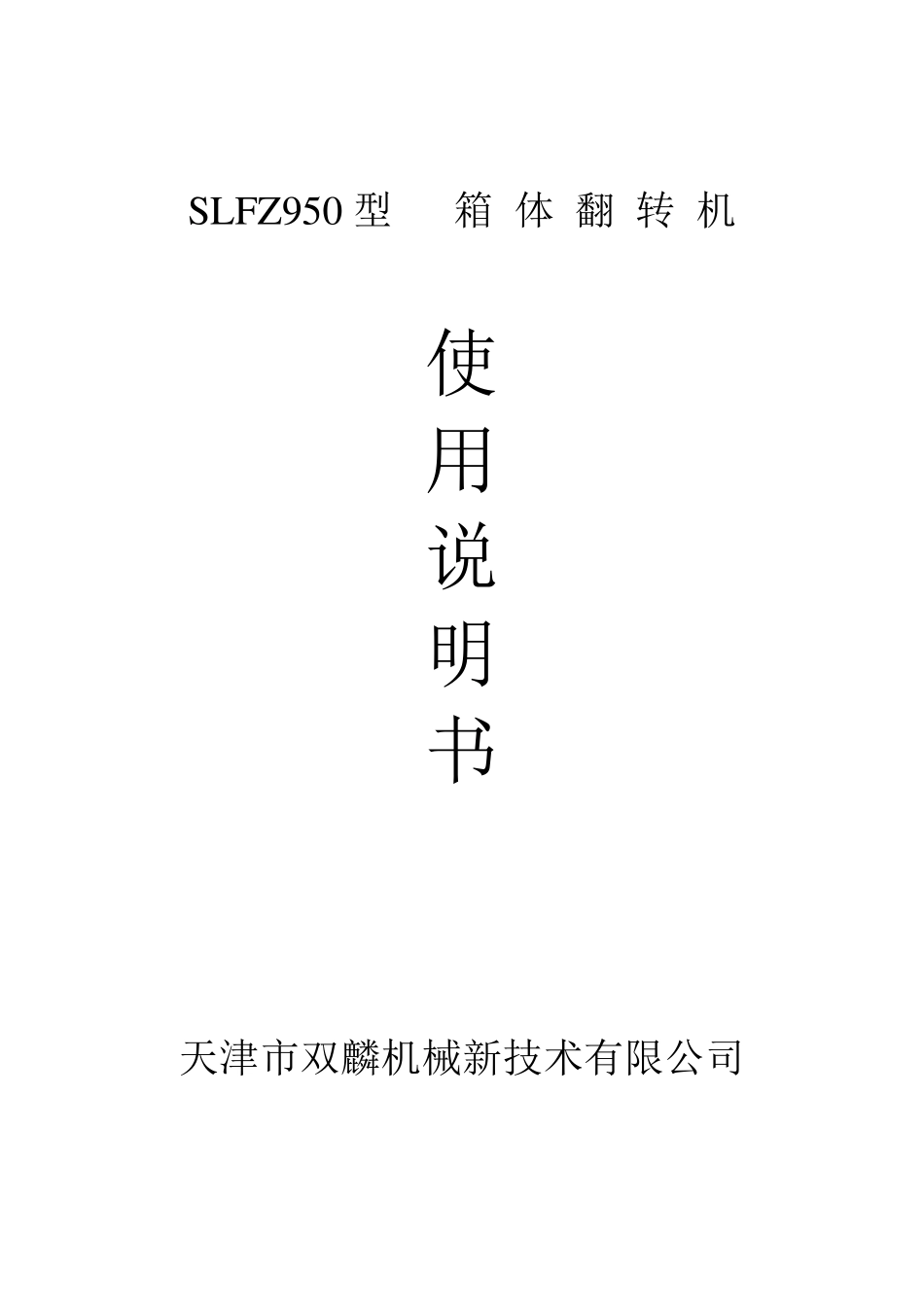

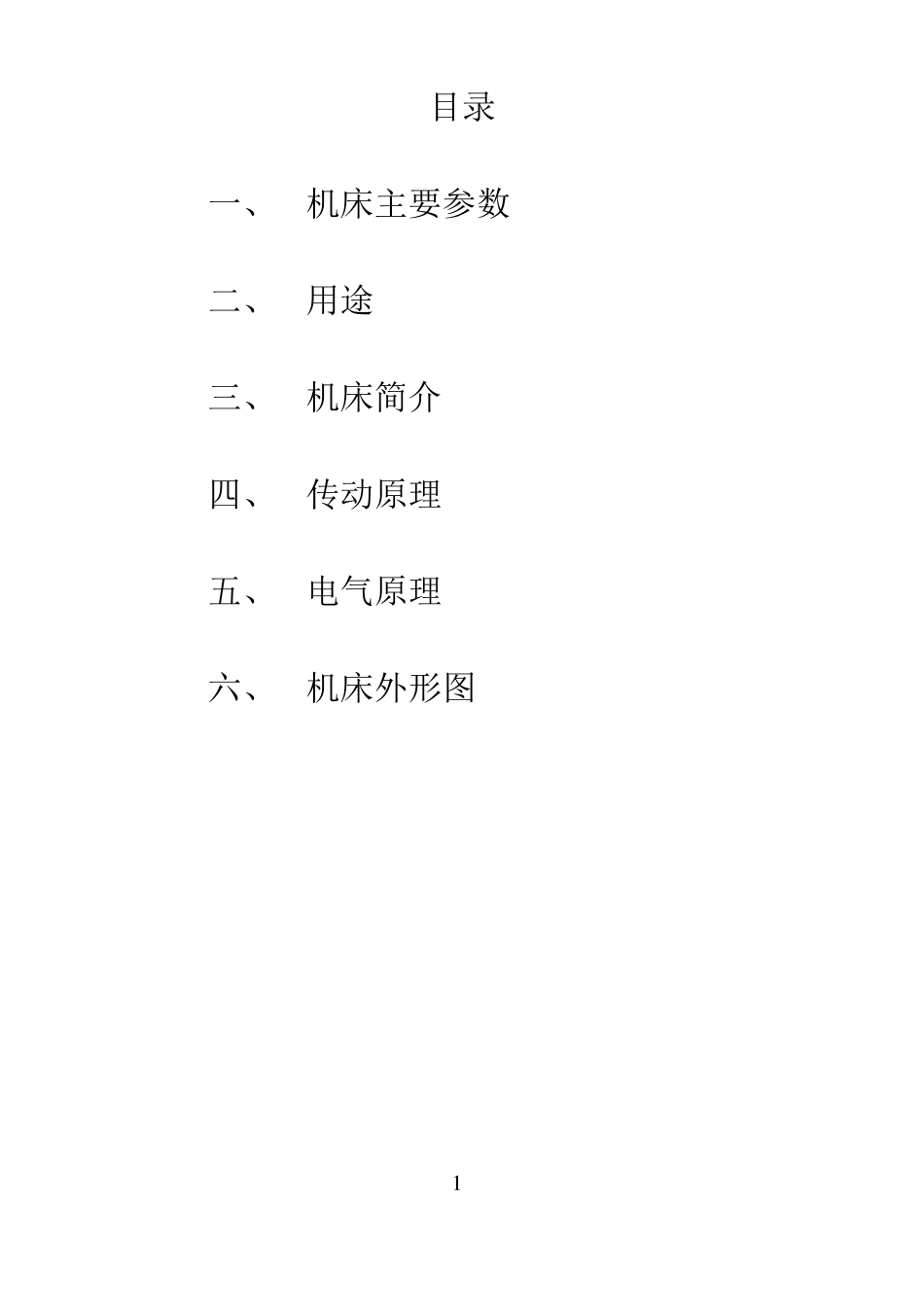

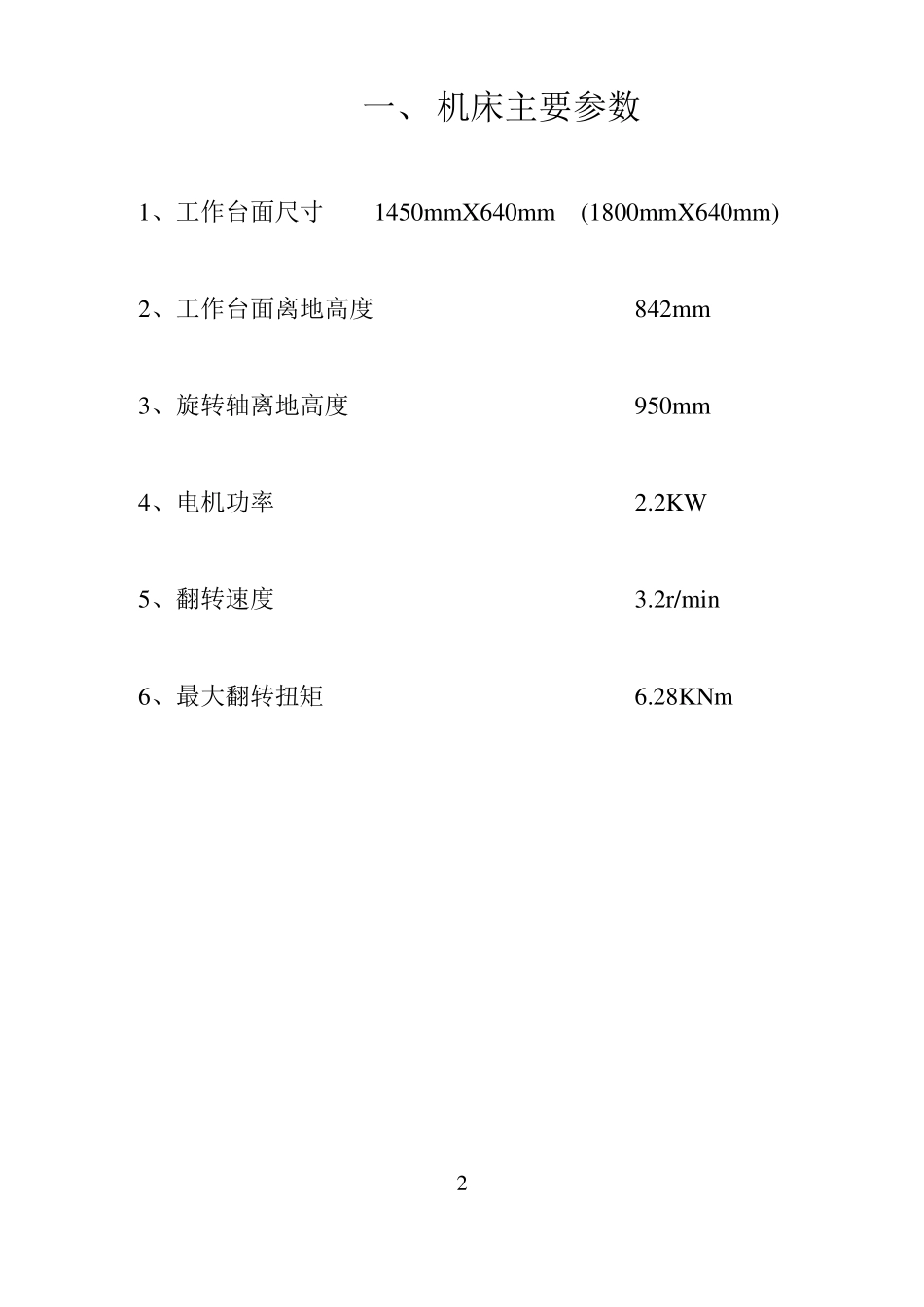

SLFZ950 型 箱 体 翻 转 机 使 用 说 明 书 天津市双麟机械新技术有限公司 目录 一、 机床主要参数 二、 用途 三、 机床简介 四、 传动原理 五、 电气原理 六、 机床外形图 1 一、 机床主要参数 1、工作台面尺寸 1450mmX640mm (1800mmX640mm) 2、工作台面离地高度 842mm 3、旋转轴离地高度 950mm 4、电机功率 2.2KW 5、翻转速度 3.2r/min 6、最大翻转扭矩 6.28KNm 2 二、 用途 本翻转机为装配减速机的专用设备，根据减速机规格的不同，可在两种不同规格的翻转机上进行装配，翻转机的翻转台面上配有不同规格减速机的安装螺孔，将减速机固定在相对应的安装螺孔上，紧固后，可通过电气操作手柄将工件翻转。 工作台可根据操作者所需位置，在3 6 0 °任意角度转动、停止，进行装配工作。 3 三、 机床简介 SLFZ950 型箱体翻转机由五部分组成 1、 驱动部分 驱动减速机型号………………KAF128-M100LB6-L32N 名义扭矩…………………………………………6.6KNm 输出扭矩…………………………………………6.28KNm 速比………………………………………………295.38 输出转速…………………………………………3.2r/min 安装类型法兰……………………………………(A450) 输出轴………………………………空心轴（H70X300） 电机功率…………………………………………2.2KW 异步转速 ………………………………………940r/min 极数……………………………………………………6 电压……………………………………220-240/380-420 频率 ……………………………………………50（Hz） 电流……………………………………………7.1/4.1(A) 制动器………………………………………直流制动器 制动器型号…………………………………………L32 制动扭矩 …………………………………………32Nm 电压…………………………………………AC 380-420 整流方式 ………………………………………半波整流 4 减速机润滑油…………………………矿物油CLPVG220 油量 ……………………………………………………8.7L 2、 主传动部分 减速机固定在输入法兰上，输入轴和减速机连接，输入轴另一端与输出法兰连接，输出法兰与转台连接，减速机带动输入轴、输出法兰和转台旋转。 5 3、 转台部分 转台右端与输出法兰连接，左端与支撑座连接，支撑座连接孔与输出法兰为同一旋转中心，减速机固定在台面相对...
