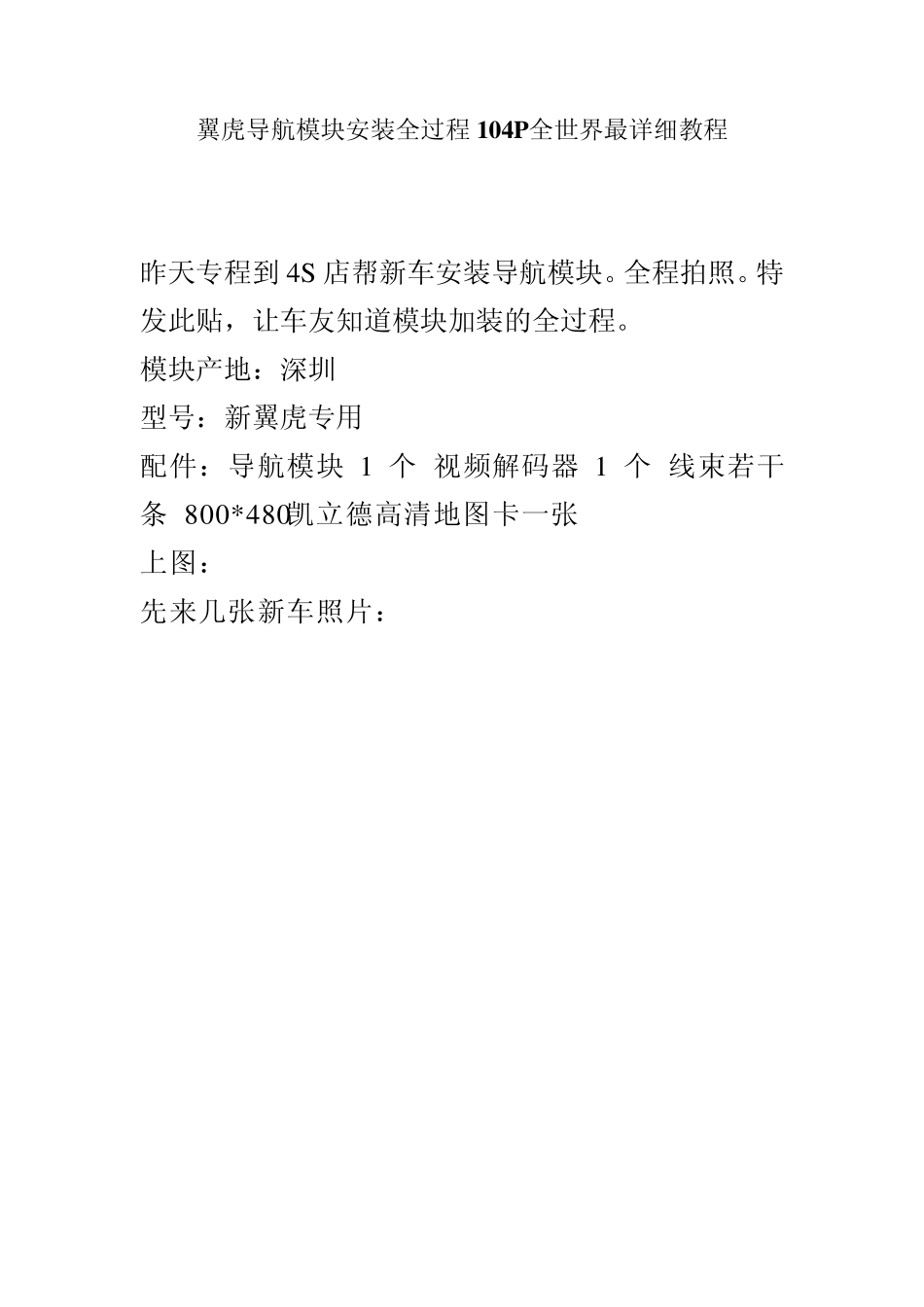

翼虎导航模块安装全过程104P全世界最详细教程昨天专程到4S 店帮新车安装导航模块。全程拍照。特发此贴，让车友知道模块加装的全过程。模块产地：深圳型号：新翼虎专用配件：导航模块1 个视频解码器 1 个线束若干条 800*480凯立德高清地图卡一张上图：先来几张新车照片： 1 .先拆仪表上盖板 3 .接着拆显示器 5 .看到手指边的螺丝没有。这个是显示器的支架固定螺丝。一共有4 个。都要拆了，需要用到很小的内菊花工具 6 .拆掉显示器后面的电脑板行车记录仪什么牌子好 www.jiluyipc.comokd 7.这个是显示器后面的主插头。手指边的蓝和紫两个线就是网络协议线，主插头的19 和 20 针脚蓝色线接导航模块 CAN-H +线紫色接 CAN-H -线
