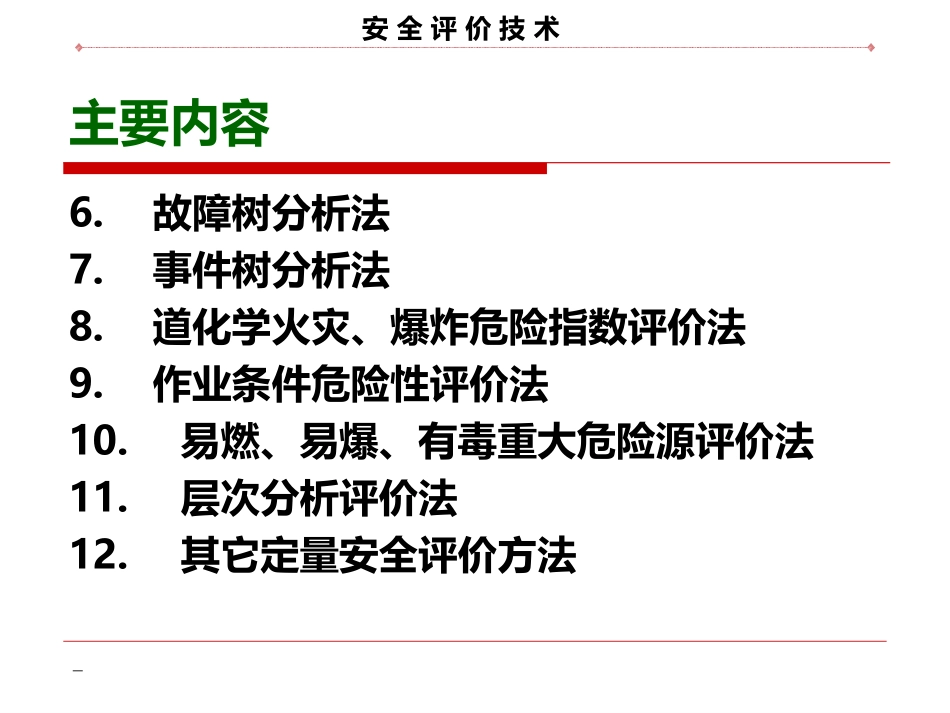

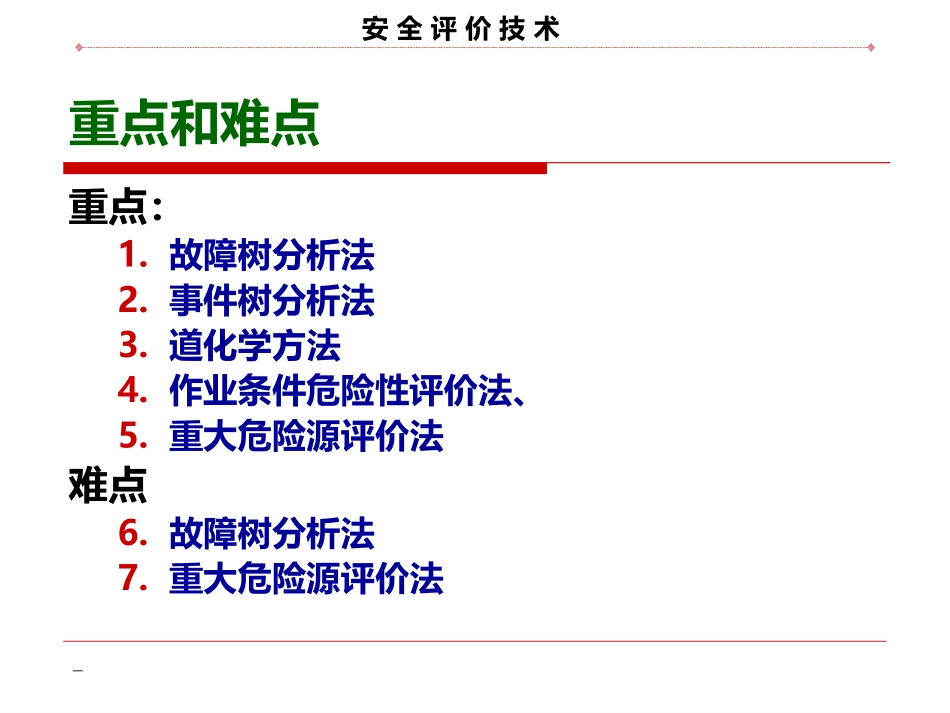

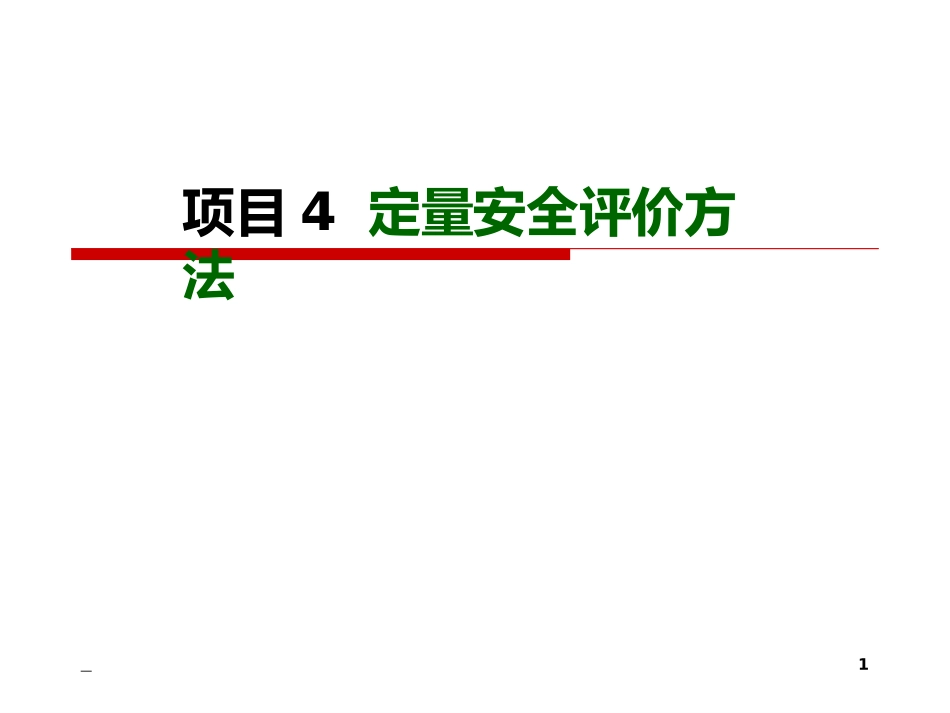

1项目4定量安全评价方法安全评价技术主要内容6.故障树分析法7.事件树分析法8.道化学火灾、爆炸危险指数评价法9.作业条件危险性评价法10.易燃、易爆、有毒重大危险源评价法11.层次分析评价法12.其它定量安全评价方法安全评价技术重点和难点重点：1.故障树分析法2.事件树分析法3.道化学方法4.作业条件危险性评价法、5.重大危险源评价法难点6.故障树分析法7.重大危险源评价法安全评价技术学习目标1.掌握故障树分析法、事件树分析法、道化学方法、作业条件危险性评价法、重大危险源评价法、层次分析法，学会使用以上方法对相关评价对象进行安全评价；2.熟悉统计图表法；了解风险矩阵评价法、蒙德法、日本化工六阶段评价法、概率风险分析法、模糊数学评价法、灰色系统理论评价法、神经网络评价法。安全评价技术课时安排20学时安全评价技术4.6故障树分析法1.故障树分析简介2.故障树理论基础3.故障树定性分析4.故障树定量分析5.故障树分析举例安全评价技术4.6.1故障树分析简介1定义故障树（FaultTree，FT）：也称事故树，是一种描述事故因果关系的有方向的树，它能对各种系统的危险性进行识别评价。故障树分析（FaultTreeAnalysis，FTA）：或事故树分析（AccidentTreeAnalysis，ATA）是安全系统工程的重要分析方法之一，它是运用逻辑推理对各种系统的危险性进行辨识和评价，不仅能分析出事故的直接原因，而且能深入地揭示出事故的潜在原因；用它描述事故的因果关系直观、明了；思路清晰，逻辑性强，既可定性分析，又可定量分析。安全评价技术4.6.1故障树分析简介2故障树分析产生与发展1.20世纪60年代初期：高新产品，载人宇航飞行，洲际导弹的发射等发展，故障树分析法产生。1961年，故障树分析由美国贝尔电话实验室的维森提出。2.1974年美国原子能委员会运用FTA对核电站事故进行了风险评价，发表了著名的《拉姆逊报告》。3.1978年起，我国开始了FTA的研究和运用工作。安全评价技术4.6.1故障树分析简介3故障树建树及原则1.故障树建树过程1分析过程1选择一个顶事件2分析的边界条件2实物系统边界条件3不允许事件4编制故障树结构安全评价技术4.6.1故障树分析简介3故障树建树及原则2.故障树的编制应遵循的原则1确定顶事件应优先考虑风险大的事故事件。2合理确定边界条件。3保持门的完整性，不允许门与门直接相连。4确切描述顶事件。5编制过程中及编成后，需及时进行合理的简化。安全评价技术114.6.1故障树分析简介4故障树分析的程序图7-1故障树评价程序熟悉系统调查事故确定顶上事件确定目标调查原因事件画出故障树定性分析计算顶上事件发生概率进行比较定量分析1.求最小割集2.求最小径集3.确定各基本事件的结构重要度排序1.求顶上事件发生概率2.求各个基本事件的概率重要度系数3.求各基本原因事件的临界重要度安全评价技术4.6.1故障树分析简介5故障树分析法的特点1.它是一种从系统到部件，再到零件，按“下降形”分析的方法。2.可做定性和定量的分析；可以分析多个构件不同模式故障而产生的系统故障情况。容易掌握和运用，可派生出其他专门用途的“树”。3.由于故障树是一种逻辑门所构成的逻辑图，因此适合于用电子计算机来计算；而且对于复杂系统的故障树的构成和分析，也只有在应用计算机的条件下才能实现。安全评价技术4.6.2故障树理论基础1故障树符号及其意义《故障树名词术语和符号》（GB/T4888-2009）1、事件及其符号a)底事件（bottomevent）1基本事件2未探明事件b.结果事件（resultantevent）3顶事件4中间事件）c)特殊事件（sepcialevent）5开关事件6条件事件安全评价技术4.6.2故障树理论基础1、事件及其符号表示顶上事件或中间事件符号，需进一步分析的事件基本事件符号，不能再往下分析的事件正常事件符号，正常情况下存在的事件省略事件符号，不能或不需要向下分析的事件安全评价技术4.6.2故障树理论基础2、逻辑门及其符号1与门2或门3非门4特殊门1顺序与门2表决门3异或门4禁门a）与门b）或门c）非门d）顺序与门e）表决门f）异或门g）禁门安全评价技术4.6.2故障树理论基础2、逻辑门及其符号A+B1B2B1B2图5-3或门符号及或门电路图●AB1B2B2B1图5-4与门符号及与门电路图安全评价技术4.6...
