机械厂降压变电所的电气设计方案

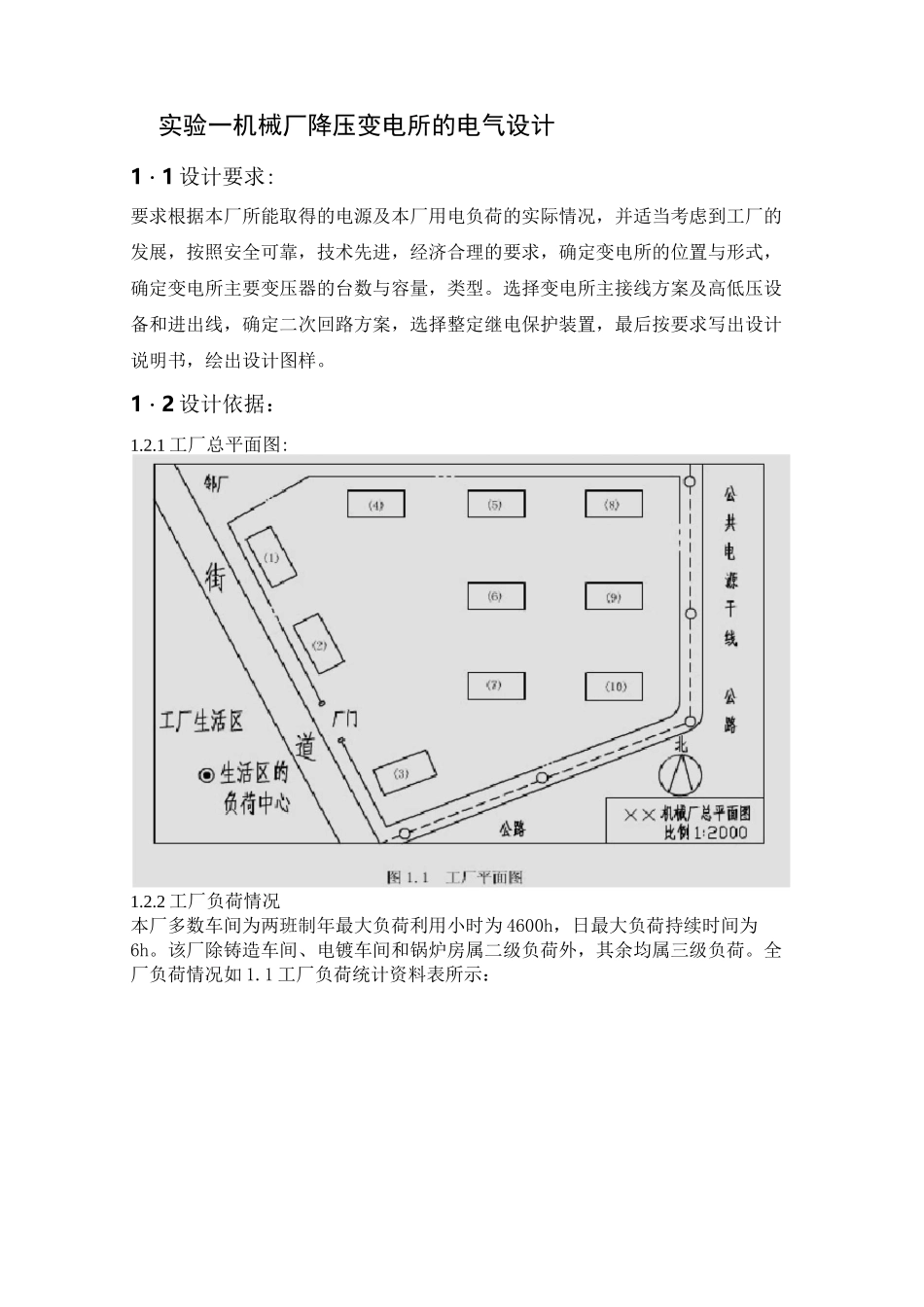

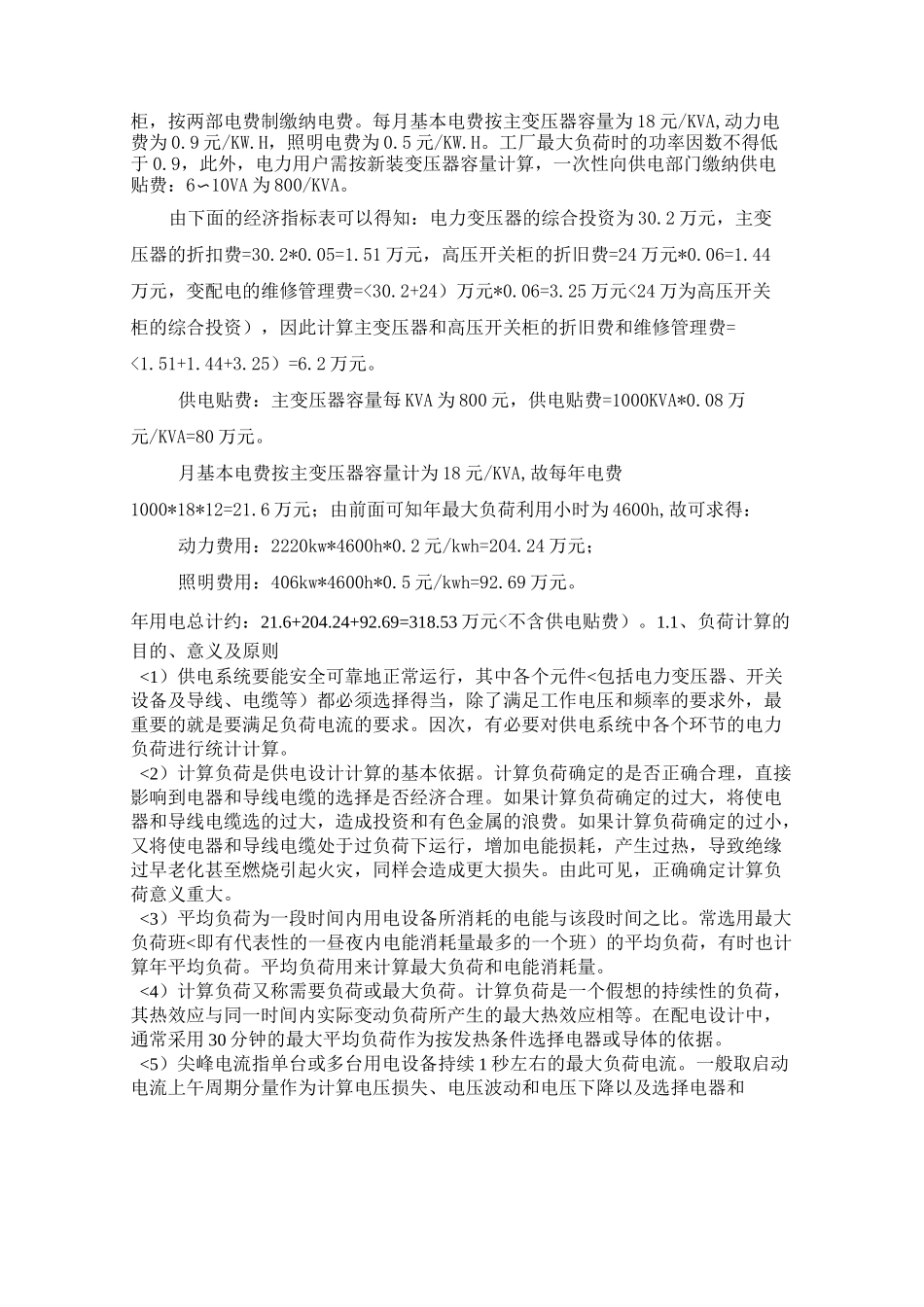

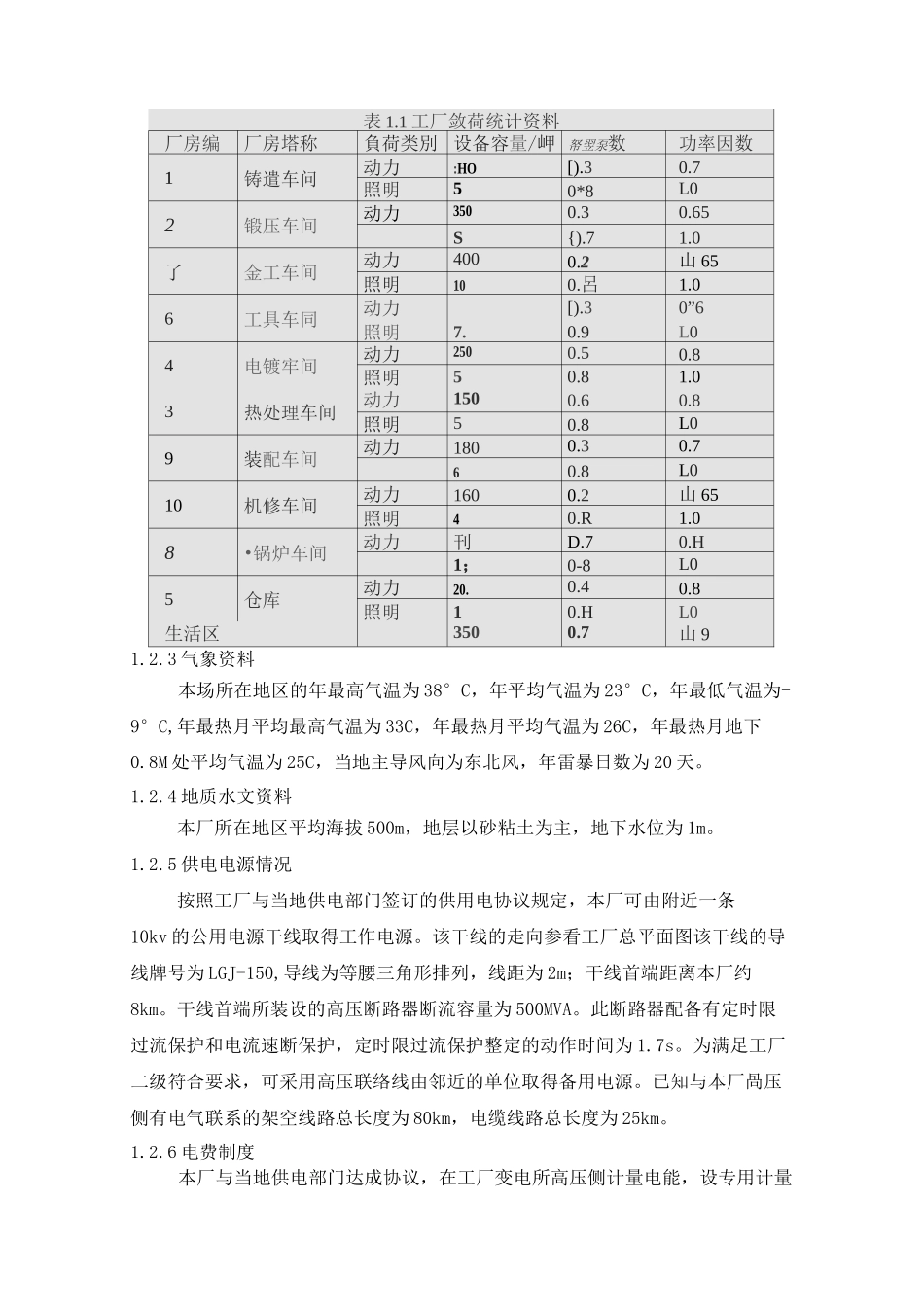

实验一机械厂降压变电所的电气设计1・1 设计要求:要求根据本厂所能取得的电源及本厂用电负荷的实际情况，并适当考虑到工厂的发展，按照安全可靠，技术先进，经济合理的要求，确定变电所的位置与形式，确定变电所主要变压器的台数与容量，类型。选择变电所主接线方案及高低压设备和进出线，确定二次回路方案，选择整定继电保护装置，最后按要求写出设计说明书，绘出设计图样。1・2 设计依据：1.2.1 工厂总平面图:1.2.2 工厂负荷情况本厂多数车间为两班制年最大负荷利用小时为 4600h，日最大负荷持续时间为6h。该厂除铸造车间、电镀车间和锅炉房属二级负荷外，其余均属三级负荷。全厂负荷情况如 1.1 工厂负荷统计资料表所示：表 1.1 工厂敛荷统计资料厂房编号厂房塔称負荷类別设备容量/岬帑翌泵数功率因数1铸遣车问动力:HO[).30.7照明50*8L02锻压车间动力3500.30.65S{).71.0了金工车间动力4000.2山 65照明100.呂1.06工具车同动力[).30”6照明7.0.9L04电镀牢间动力2500.50.8照明50.81.03热处理车间动力1500.60.8照明50.8L09装配车间动力1800.30.760.8L010机修车间动力1600.2山 65照明40.R1.08•锅炉车间动力刊D.70.H1；0-8L05仓库动力20.0.40.8照明10.HL0生活区3500.7山 91.2.3 气象资料本场所在地区的年最高气温为 38°C，年平均气温为 23°C，年最低气温为-9°C,年最热月平均最高气温为 33C，年最热月平均气温为 26C，年最热月地下0.8M 处平均气温为 25C，当地主导风向为东北风，年雷暴日数为 20 天。1.2.4 地质水文资料本厂所在地区平均海拔 500m，地层以砂粘土为主，地下水位为 1m。1.2.5 供电电源情况按照工厂与当地供电部门签订的供用电协议规定，本厂可由附近一条10kv 的公用电源干线取得工作电源。该干线的走向参看工厂总平面图该干线的导线牌号为 LGJ-150,导线为等腰三角形排列，线距为 2m；干线首端距离本厂约8km。干线首端所装设的高压断路器断流容量为 500MVA。此断路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为 1.7s。为满足工厂二级符合要求，可采用高压联络线由邻近的单位取得备用电源。已知与本厂咼压侧有电气联系的架空线路总长度为 80km，电缆线路总长度为 25km。1.2.6 电费制度本厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制缴纳电费。每月基本电费按主变压器容量为 18 元/KVA,动力电费为 0.9 元/KW.H，照明电费为 0.5 ...
