酸性气环境的弹性材料NACE TM0187(中文翻译版)VIP专享

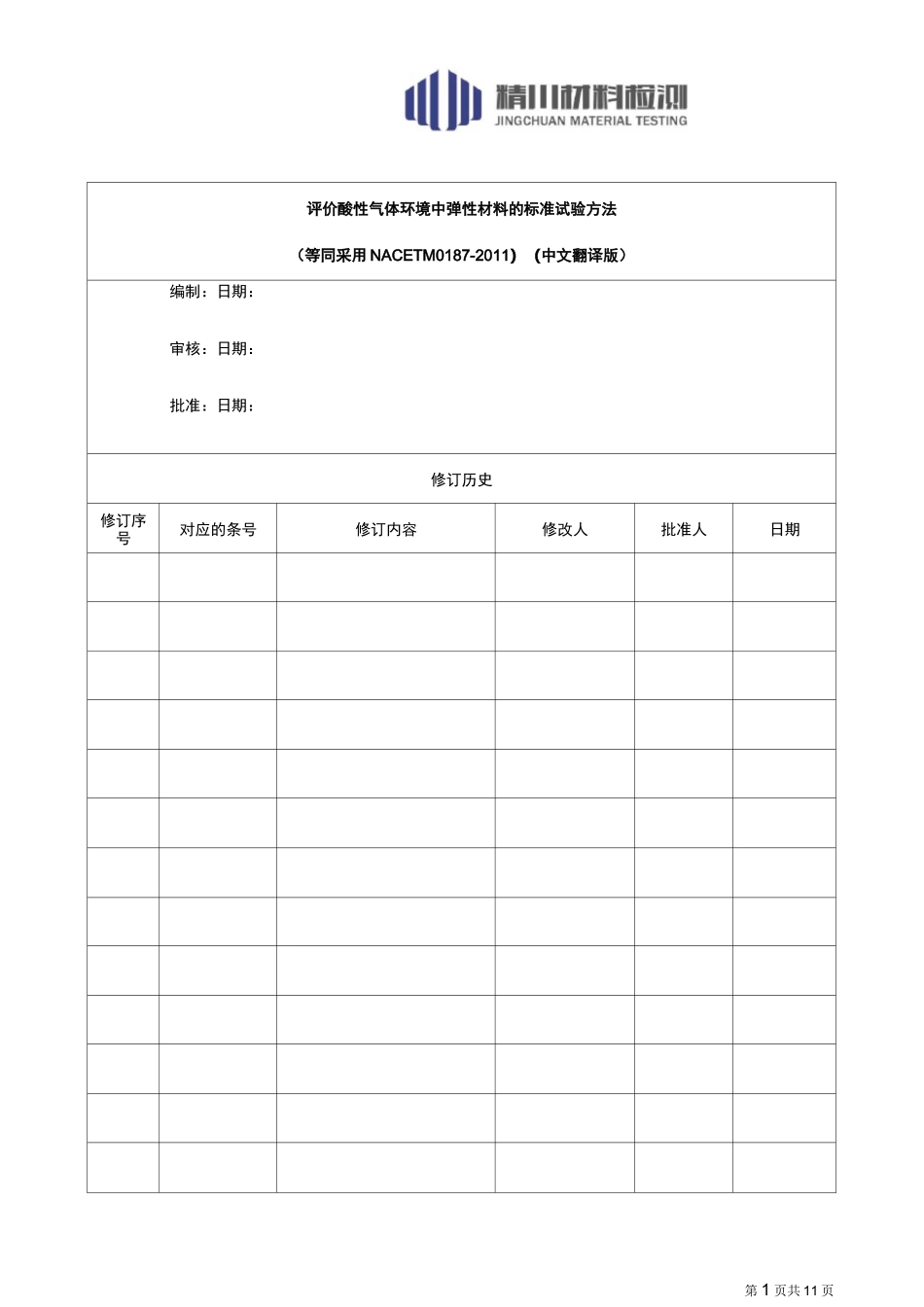

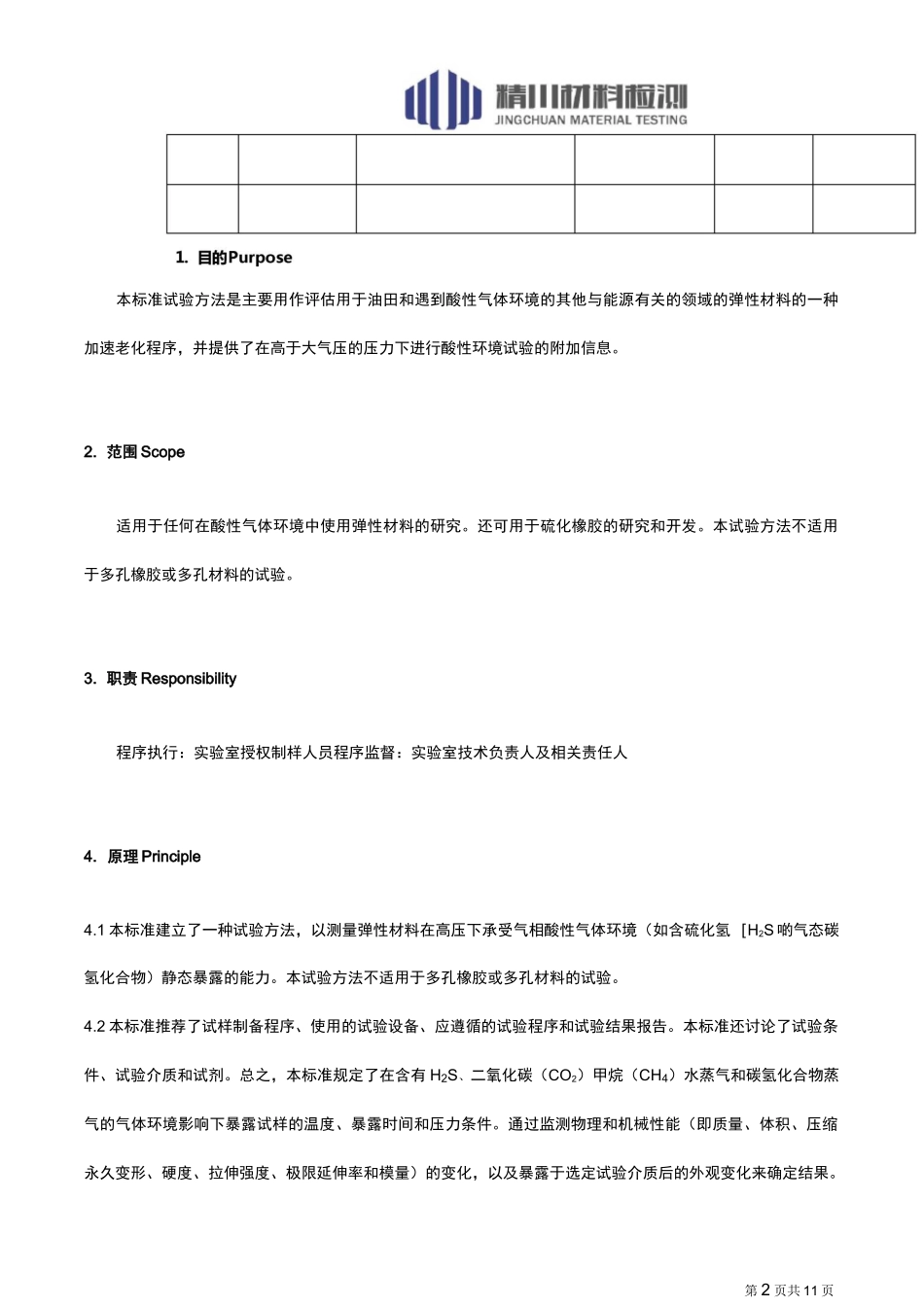

第 1 页共 11 页评价酸性气体环境中弹性材料的标准试验方法（等同采用 NACETM0187-2011）（中文翻译版）编制：日期：审核：日期：批准：日期：修订历史修订序号对应的条号修订内容修改人批准人日期第 2 页共 11 页本标准试验方法是主要用作评估用于油田和遇到酸性气体环境的其他与能源有关的领域的弹性材料的一种加速老化程序，并提供了在高于大气压的压力下进行酸性环境试验的附加信息。2. 范围 Scope适用于任何在酸性气体环境中使用弹性材料的研究。还可用于硫化橡胶的研究和开发。本试验方法不适用于多孔橡胶或多孔材料的试验。3. 职责 Responsibility程序执行：实验室授权制样人员程序监督：实验室技术负责人及相关责任人4. 原理 Principle4.1 本标准建立了一种试验方法，以测量弹性材料在高压下承受气相酸性气体环境（如含硫化氢［H2S 啲气态碳氢化合物）静态暴露的能力。本试验方法不适用于多孔橡胶或多孔材料的试验。4.2 本标准推荐了试样制备程序、使用的试验设备、应遵循的试验程序和试验结果报告。本标准还讨论了试验条件、试验介质和试剂。总之，本标准规定了在含有 H2S、二氧化碳（CO2）甲烷（CH4）水蒸气和碳氢化合物蒸气的气体环境影响下暴露试样的温度、暴露时间和压力条件。通过监测物理和机械性能（即质量、体积、压缩永久变形、硬度、拉伸强度、极限延伸率和模量）的变化，以及暴露于选定试验介质后的外观变化来确定结果。Ill|h 購iiinn 料画JiNGCHUANMATERIALTESTfhlG第 3 页共 11 页Ill|h 購iiinn 料画JiNGCHUANMATERIALTESTfhlG第 4 页共 11 页7.2.2 气相的成分应为以下之一：7.2.2.1 20±2vol%H2S，5±1vol%C02，75±3vol%CH4。7.2.2.2 5±1vol%H2S，20±2vol%C02，75±3vol%CH4。7.2.3 烃液相组成如下：碳氢化合物体积百分比 Vol%正己烷 25±1正辛烷 20±1正癸烷 50±1甲苯 5±0.5碳氢液相在装入试验容器之前应进行混合。7.3 试样——试样的选择通常受到可用材料的尺寸和形状的限制。试样的几何形状、横截面积和方向会影响试验结果，必须进行记录。7.3.1 标准 O 型圈试样731.1 标准试样应为内径(ID)为 37.47mm(1.475in)和横截面直径为 5.33mm(0.210in)的 O 型圈。这对应于标准的 SAEAS568-325O 型圈。7.3.2 对于不能以 O 型圈形式进行试验的材料，应将试样从标准板(见 ASTMD3182)上切下，制备成以下尺寸：7.3.2.1 用于测量质量和体积变化的片状试样应为 25x51x2....
