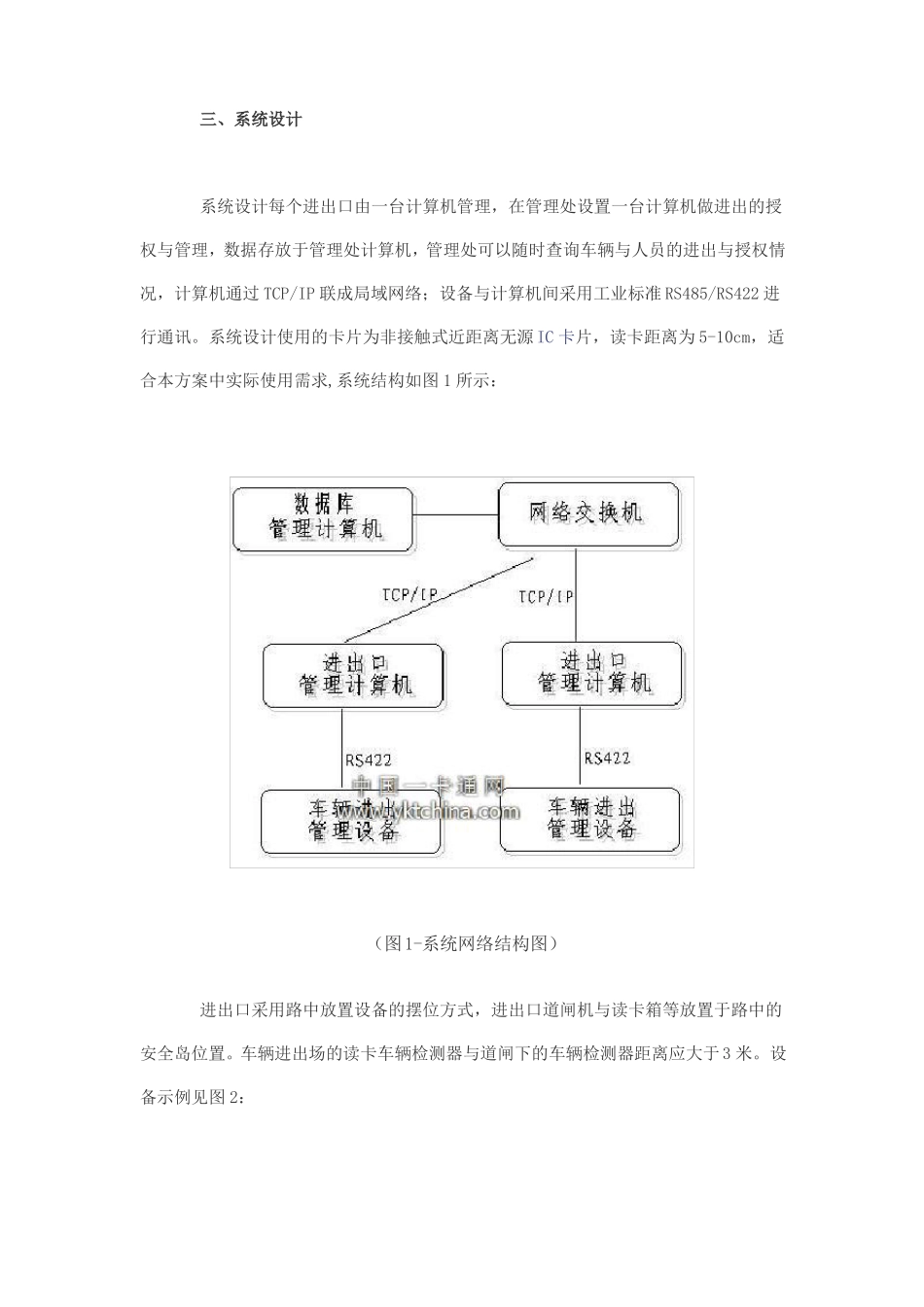

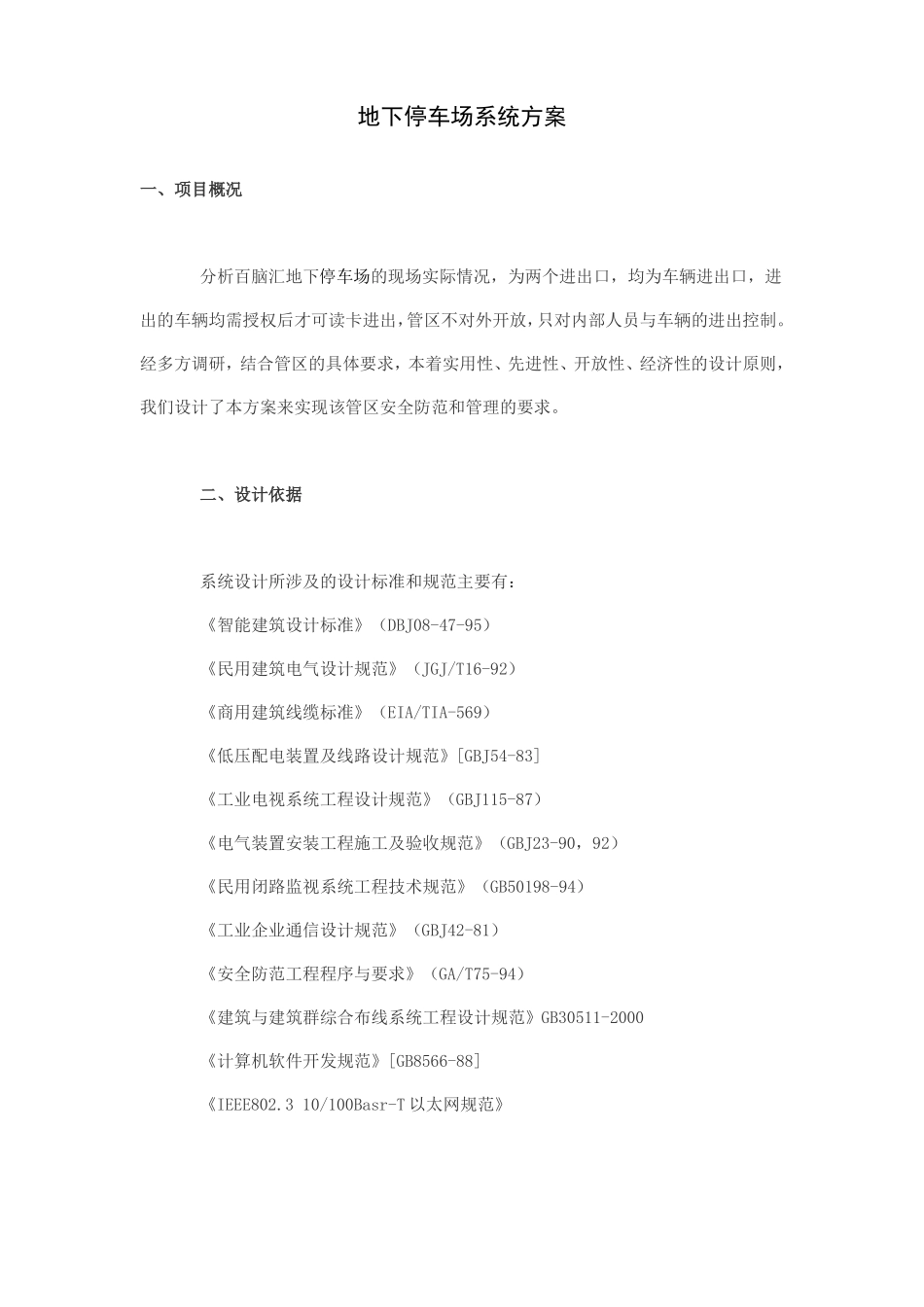

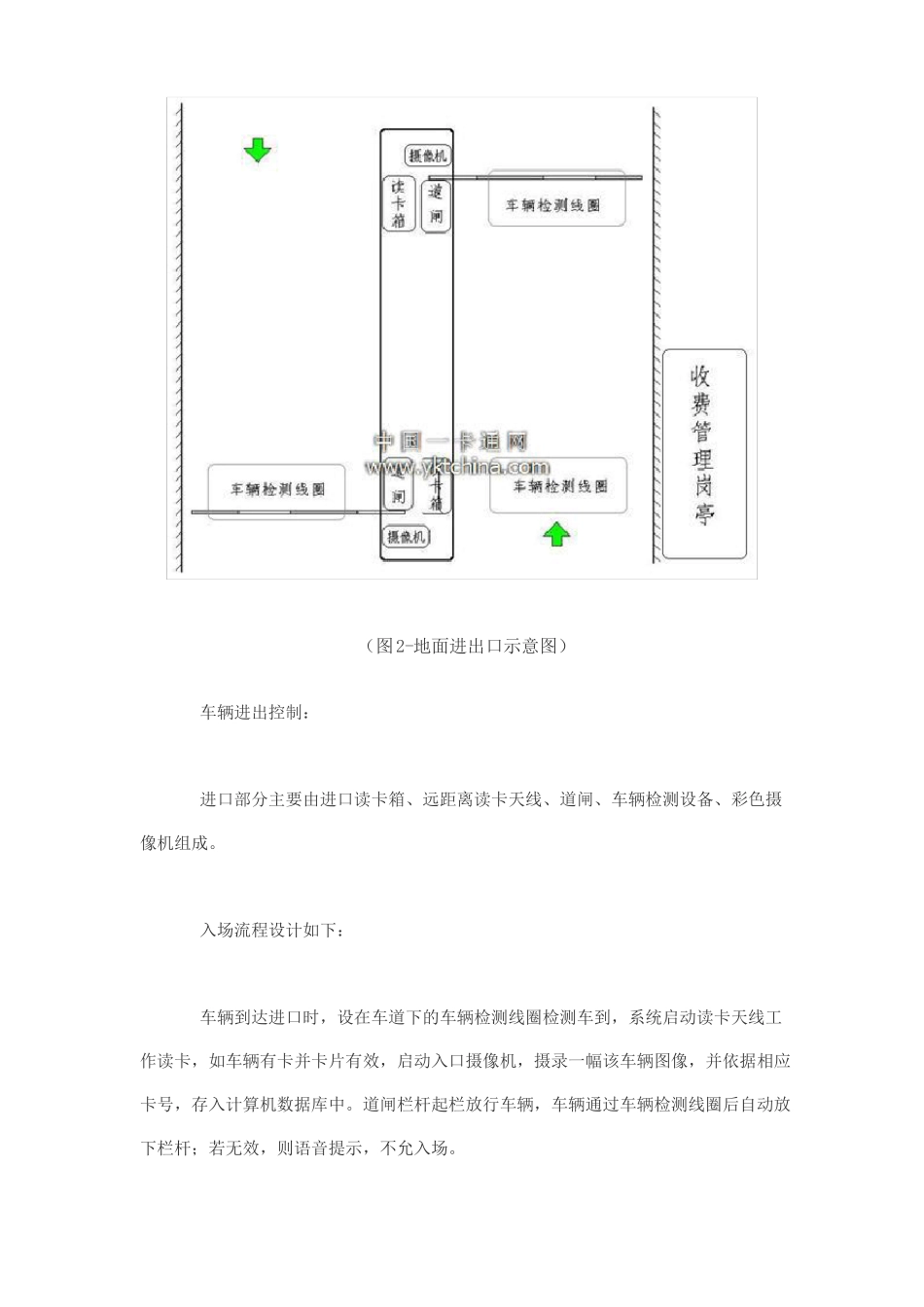

地下停车场系统方案一、项目概况分析百脑汇地下停车场的现场实际情况，为两个进出口，均为车辆进出口，进出的车辆均需授权后才可读卡进出，管区不对外开放，只对内部人员与车辆的进出控制。经多方调研，结合管区的具体要求，本着实用性、先进性、开放性、经济性的设计原则，我们设计了本方案来实现该管区安全防范和管理的要求。二、设计依据系统设计所涉及的设计标准和规范主要有：《智能建筑设计标准》（DBJ08-47-95）《民用建筑电气设计规范》（JGJ/T16-92）《商用建筑线缆标准》（EIA/TIA-569）《低压配电装置及线路设计规范》[GBJ54-83]《工业电视系统工程设计规范》（GBJ115-87）《电气装置安装工程施工及验收规范》（GBJ23-90，92）《民用闭路监视系统工程技术规范》（GB50198-94）《工业企业通信设计规范》（GBJ42-81）《安全防范工程程序与要求》（GA/T75-94）《建筑与建筑群综合布线系统工程设计规范》GB30511-2000《计算机软件开发规范》[GB8566-88]《IEEE802.3 10/100Basr-T 以太网规范》三、系统设计系统设计每个进出口由一台计算机管理，在管理处设置一台计算机做进出的授权与管理，数据存放于管理处计算机，管理处可以随时查询车辆与人员的进出与授权情况，计算机通过 TCP/IP 联成局域网络；设备与计算机间采用工业标准 RS485/RS422 进行通讯。系统设计使用的卡片为非接触式近距离无源 IC 卡片，读卡距离为 5-10cm，适合本方案中实际使用需求,系统结构如图 1 所示：（图1-系统网络结构图）进出口采用路中放置设备的摆位方式，进出口道闸机与读卡箱等放置于路中的安全岛位置。车辆进出场的读卡车辆检测器与道闸下的车辆检测器距离应大于3 米。设备示例见图 2：（图2-地面进出口示意图）车辆进出控制：进口部分主要由进口读卡箱、远距离读卡天线、道闸、车辆检测设备、彩色摄像机组成。入场流程设计如下：车辆到达进口时，设在车道下的车辆检测线圈检测车到，系统启动读卡天线工作读卡，如车辆有卡并卡片有效，启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入计算机数据库中。道闸栏杆起栏放行车辆，车辆通过车辆检测线圈后自动放下栏杆；若无效，则语音提示，不允入场。出口部分主要由出口读卡箱、远距离读卡天线、道闸、车辆检测设备、彩色摄像机组成。出场流程设计如下：车辆到达出口时，设在车道下的车辆检测线圈检测车到，系统启动读卡天线工作读卡，如车辆有卡并卡片有效，启动出口摄像机，摄录一幅该车...
