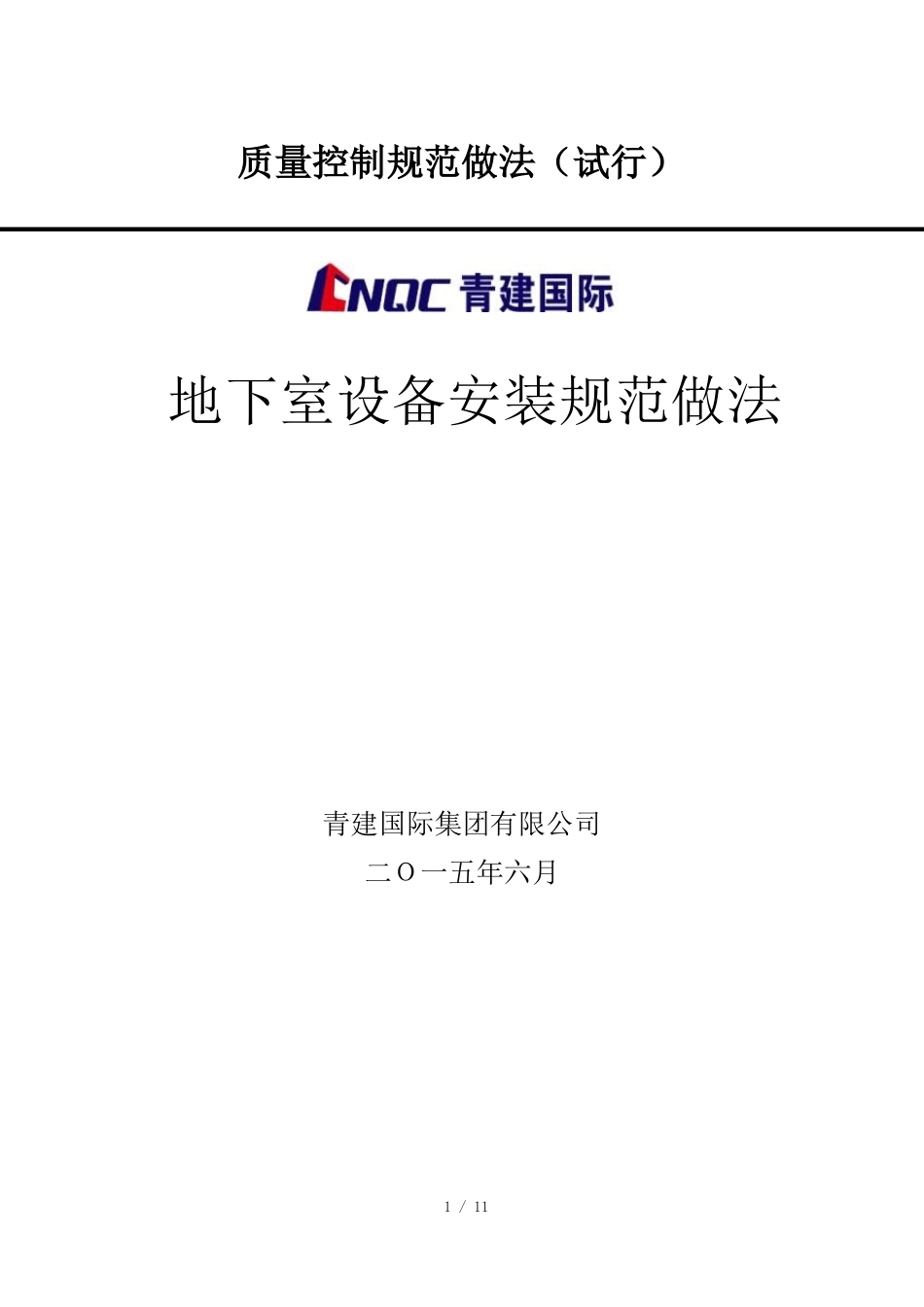

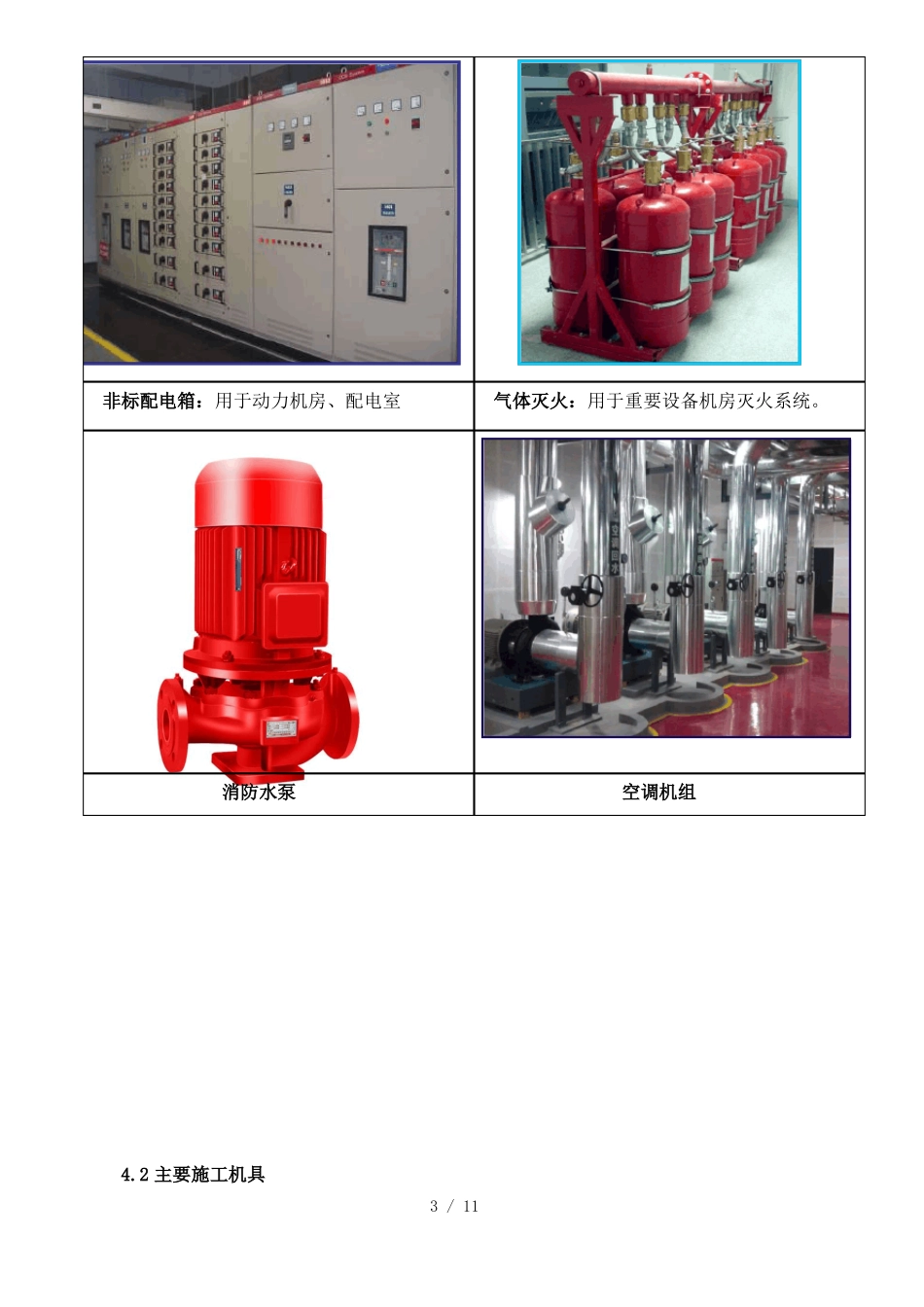

质量控制规范做法(试行)地下室设备安装规范做法青建国际集团有限公司二O一五年六月1 / 111目标:明确地下室设备机房的规范做法,主要的 送排风机房、无负压泵房、消防泵房、配电室、空调机房等常规机房、排污泵安装 ,确保实现设备的使用功能并提高观感质量,从而提升客户对于工程质量的满意度。2适用范围:适用于集团所有在建工程。3编制说明本规范做法原则上要求所有在建及新建工程均按此做法执行。《建筑电气工程施工质量验收规范》GB50303—2002《建筑工程施工质量验收统一规范》GB50300—2002《电气装置安装工程接地装置施工及验收规范》(GB50169-92)青建管质字[2007]44 号 《建筑设备安装工程质量经管有关规定(试行)》4、 工程规范做法4.1 材料风机:主要用于风机房、送排烟设备机房。无负压供水设备:用于生活给水系统。2 / 11非标配电箱:用于动力机房、配电室气体灭火:用于重要设备机房灭火系统。消防水泵4.2 主要施工机具3 / 11空调机组电焊机激光水平仪压槽机4.3 分项工程控制4.3.1 配电室4 / 11万用表配电室接地:1、配电室接地扁钢就近与兼职结构柱内钢筋接地,并引至建筑主接地网;2、扁钢与扁钢搭接为扁钢宽度的 2 倍,不少于三面施焊;3、圆钢与圆钢搭接为圆钢直径的6 倍,双面施焊;4、圆钢与扁钢搭接为圆钢直径的 6 倍,双面施焊;5、接地电阻值不大于 4 欧姆,设备外壳,包括电缆桥架都应接地。设备基础:槽钢基础用于大型设备的基础施工,槽钢基础与整个接地网连接。水平槽钢安装时,高出地面 2~3mm,竖向槽钢安装时,内侧高出地面 30mm,外侧高出地面 10mm,固定牢固,接地可靠。(需和土建专业配合施工)5 / 11配电室成排配电柜排列整齐水平桥架与配电柜连接,规范美观。接地跨接采用编织铜带,固定牢固,接地可靠范要求。配电柜压线安装:配电箱、配电柜压线整齐有序,线缆弯曲半径一致美观,做好标识,符合设计规4.3.2 消防泵房6 / 11泵房设备有序规范,油漆色泽明快、整洁,施工前与土建专业配合完成设备基础,注意设备基础尺寸要求,并预留排水沟。各管道布置整齐美观,阀门高度一致,管道采用分层支架安装固定,上下排列整齐,标识清楚。7 / 11桥架、水管整体排布合理、美观,用途、流向明确,阀门排布均匀,标高一致。采用减震装置,基础、基座、减震器安装正确8 / 11设备做好接地,标识齐全4.3.3 空调机房设备有序规范,油漆色泽明快、整洁,施工前与土建专业配合完成设...
