城镇道路沥青面层摊铺高程控制施工工法

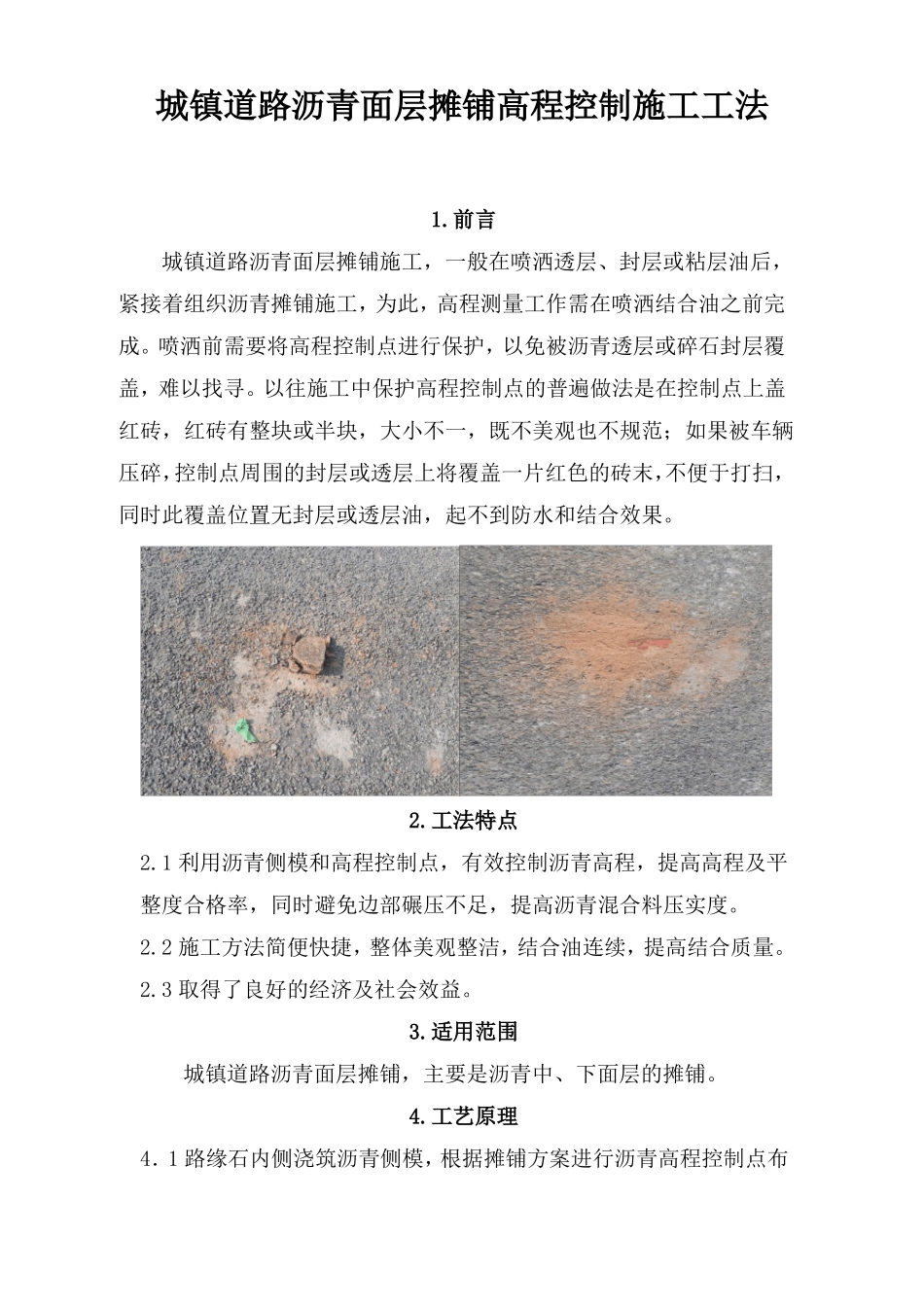

城镇道路沥青面层摊铺高程控制施工工法1.前言城镇道路沥青面层摊铺施工，一般在喷洒透层、封层或粘层油后，紧接着组织沥青摊铺施工，为此，高程测量工作需在喷洒结合油之前完成。喷洒前需要将高程控制点进行保护，以免被沥青透层或碎石封层覆盖，难以找寻。以往施工中保护高程控制点的普遍做法是在控制点上盖红砖，红砖有整块或半块，大小不一，既不美观也不规范；如果被车辆压碎，控制点周围的封层或透层上将覆盖一片红色的砖末，不便于打扫，同时此覆盖位置无封层或透层油，起不到防水和结合效果。2.工法特点2.1 利用沥青侧模和高程控制点，有效控制沥青高程，提高高程及平整度合格率，同时避免边部碾压不足，提高沥青混合料压实度。2.2 施工方法简便快捷，整体美观整洁，结合油连续，提高结合质量。2.3 取得了良好的经济及社会效益。3.适用范围城镇道路沥青面层摊铺，主要是沥青中、下面层的摊铺。4.工艺原理4．1 路缘石内侧浇筑沥青侧模，根据摊铺方案进行沥青高程控制点布设，采用钢钉加彩色布条标记点位。4．2 进行外业水稳高程测量，准确进行数据计算。4．3 利用沥青侧模进行栓点。4. 4 透层或封层施工。4．5 采用钢钉加彩色布条的方式恢复高程控制点位。4．6 从控制点准确起挂高程线，摊铺沥青，及时碾压成型，做好成品保护。5. 施工工艺流程及操作要点工艺施工流程图：清理基层面施工准备沥青侧模器具、材料钢钉加彩色布条标记高程控制点测量高程控制点栓点透层或封层施工恢复高程控制点在钉帽起挂高程沥青摊铺碾压成品保护5．1 作业条件5.1.1 沥青侧模完成，桩号标记清晰，高程准确。5.1.2 基层已经冲洗清理干净，具备喷洒透层油或封层施工条件。5.1.3 测量仪器经校核准确，水准点高程经现场复核满足规范要求，材料准备齐全。5.2 技术准备5.2.1 摊铺施工方案已经有关方面审定，并向作业人员进行交底。5．3 施工工序5.3.1 前期准备工作沥青侧模施工完成，标示桩号位置；基层清理完成，并具备沥青摊铺条件；测量仪器、材料准备齐全。5.3.2 采用钢钉加彩色布条标记点位按摊铺方案根据道路中心桩，直坡段桩号间距 10 米，竖曲线范围内桩号间距 5 米，布设高程控制点，采用钢钉加彩色布条标记点位，钉帽中心为高程控制点。5.3.3 测量高程点在高程的控制点上，利用水准仪按测量规范要求测出高程，记录规范，正确进行内业计算。5.3.4 栓点利用沥青侧模做栓点的固定参照物，使用红色记号笔标记（该处与立沿石一起采用...
