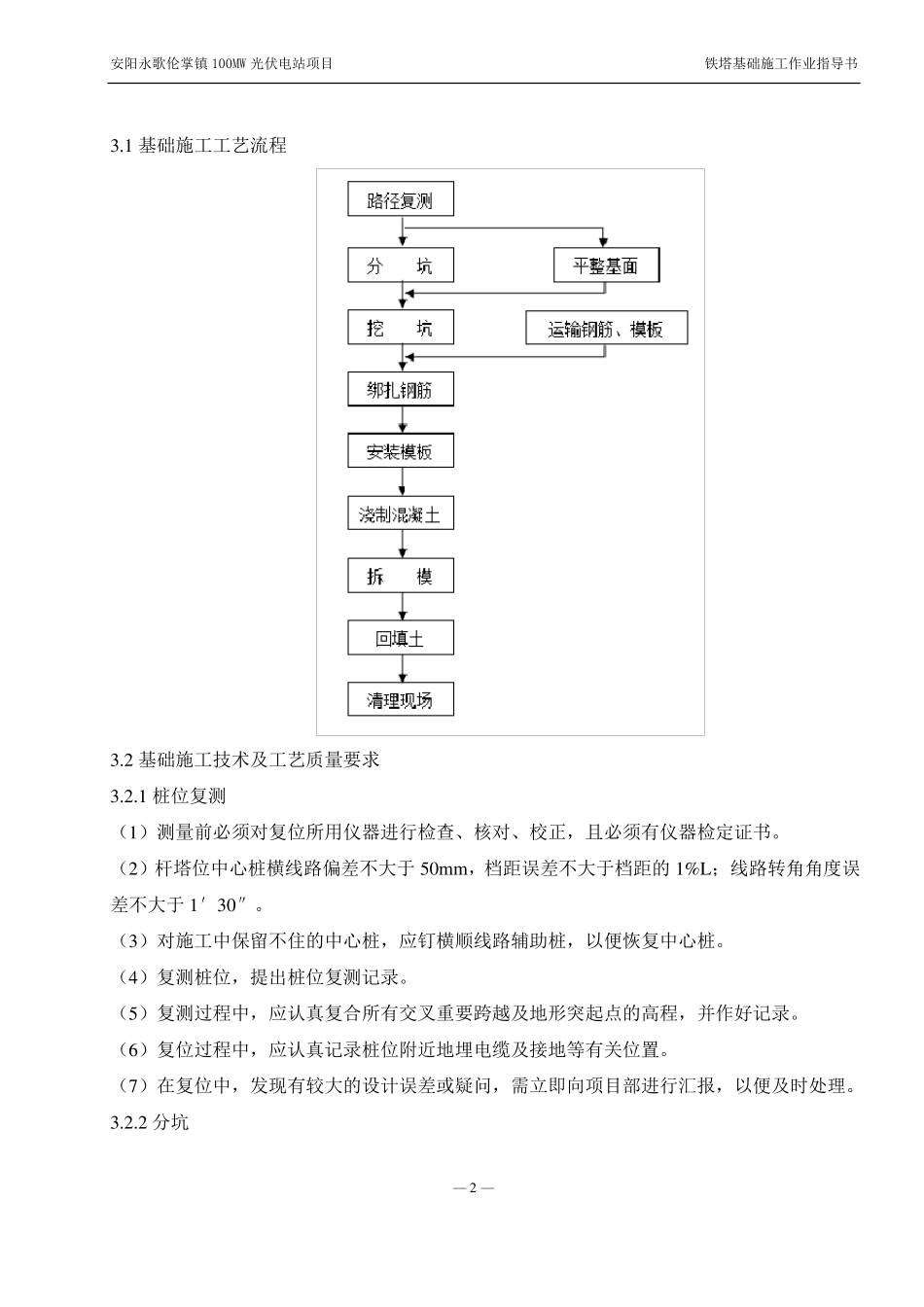

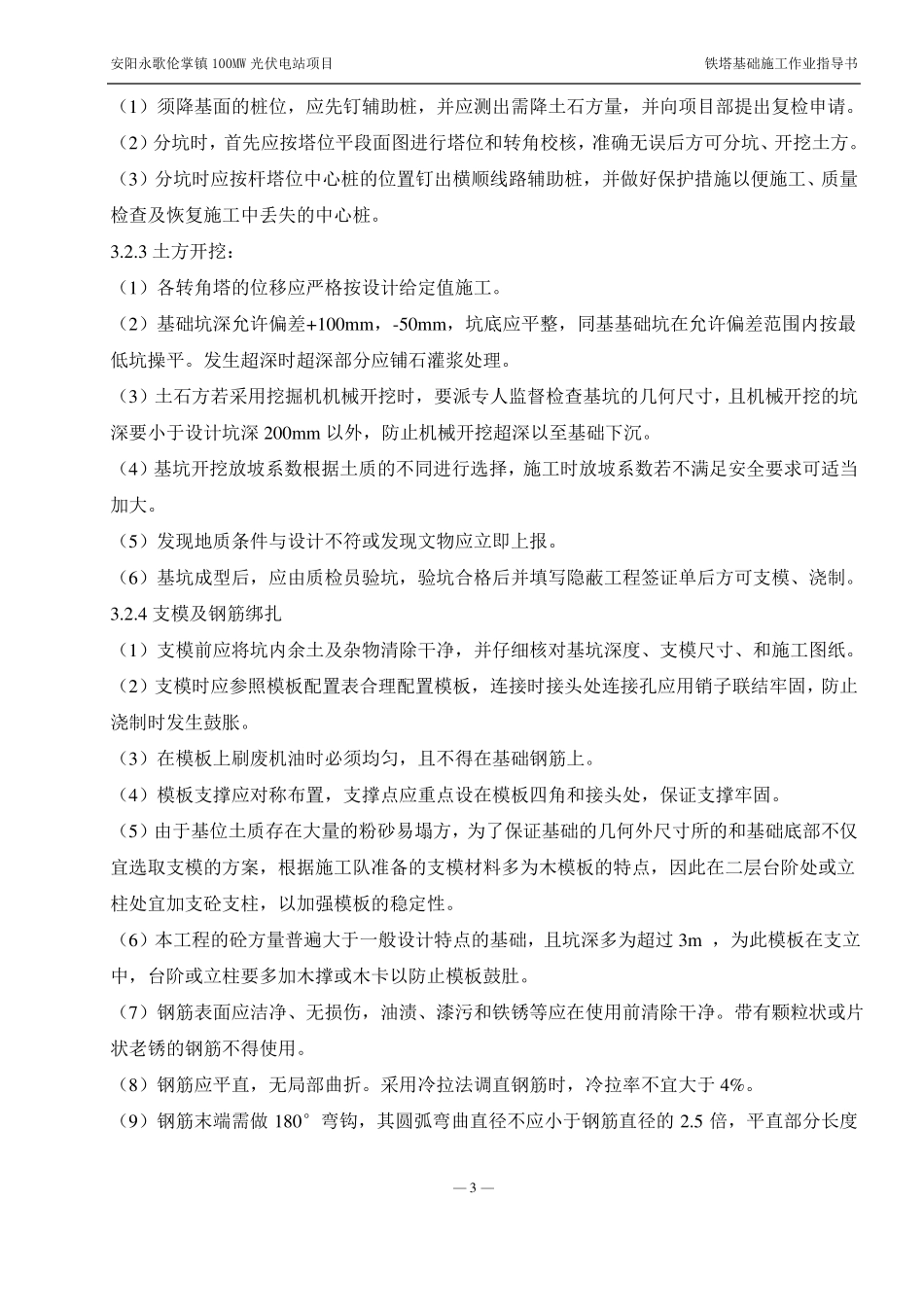

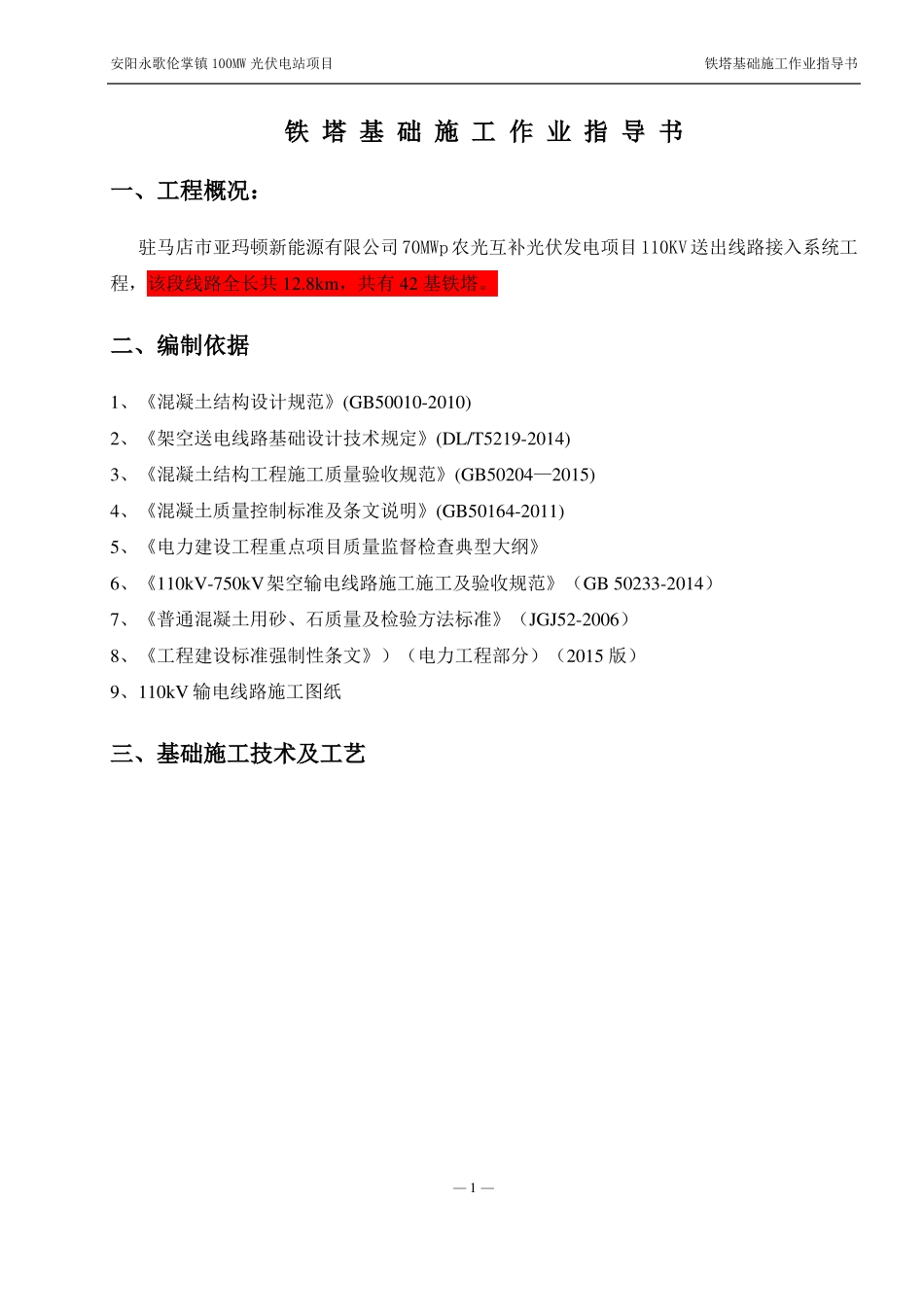

安阳永歌伦掌镇 100MW 光伏电站项目铁塔基础施工作业指导书铁 塔 基 础 施 工 作 业 指 导 书一、工程概况：驻马店市亚玛顿新能源有限公司 70MWp 农光互补光伏发电项目 110KV 送出线路接入系统工程，该段线路全长共 12.8km，共有 42 基铁塔。二、编制依据1、《混凝土结构设计规范》(GB50010-2010)2、《架空送电线路基础设计技术规定》(DL/T5219-2014)3、《混凝土结构工程施工质量验收规范》(GB50204—2015)4、《混凝土质量控制标准及条文说明》(GB50164-2011)5、《电力建设工程重点项目质量监督检查典型大纲》6、《110kV-750kV架空输电线路施工施工及验收规范》（GB 50233-2014）7、《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006）8、《工程建设标准强制性条文》）（电力工程部分）（2015 版）9、110kV 输电线路施工图纸三、基础施工技术及工艺— 1 —安阳永歌伦掌镇 100MW 光伏电站项目铁塔基础施工作业指导书3.1 基础施工工艺流程3.2 基础施工技术及工艺质量要求3.2.1 桩位复测（1）测量前必须对复位所用仪器进行检查、核对、校正，且必须有仪器检定证书。（2）杆塔位中心桩横线路偏差不大于 50mm，档距误差不大于档距的 1%L；线路转角角度误差不大于 1′30″。（3）对施工中保留不住的中心桩，应钉横顺线路辅助桩，以便恢复中心桩。（4）复测桩位，提出桩位复测记录。（5）复测过程中，应认真复合所有交叉重要跨越及地形突起点的高程，并作好记录。（6）复位过程中，应认真记录桩位附近地埋电缆及接地等有关位置。（7）在复位中，发现有较大的设计误差或疑问，需立即向项目部进行汇报，以便及时处理。3.2.2 分坑— 2 —安阳永歌伦掌镇 100MW 光伏电站项目铁塔基础施工作业指导书（1）须降基面的桩位，应先钉辅助桩，并应测出需降土石方量，并向项目部提出复检申请。（2）分坑时，首先应按塔位平段面图进行塔位和转角校核，准确无误后方可分坑、开挖土方。（3）分坑时应按杆塔位中心桩的位置钉出横顺线路辅助桩，并做好保护措施以便施工、质量检查及恢复施工中丢失的中心桩。3.2.3 土方开挖：（1）各转角塔的位移应严格按设计给定值施工。（2）基础坑深允许偏差+100mm，-50mm，坑底应平整，同基基础坑在允许偏差范围内按最低坑操平。发生超深时超深部分应铺石灌浆处理。（3）土石方若采用挖掘机机械开挖时，要派专人监督检查基坑的几何尺寸，且机械开挖的坑深要小于设计坑深 200mm 以外，防止...
